Weergave WCM-SOL
83277607 • 3/2012-10 • La
Montage- en bedieningsrichtlijnen
Afstandsbedieningseenheid WCM-FS 2.0 en zonneregelaar WCM-SOL 1.0 home
6 Bediening

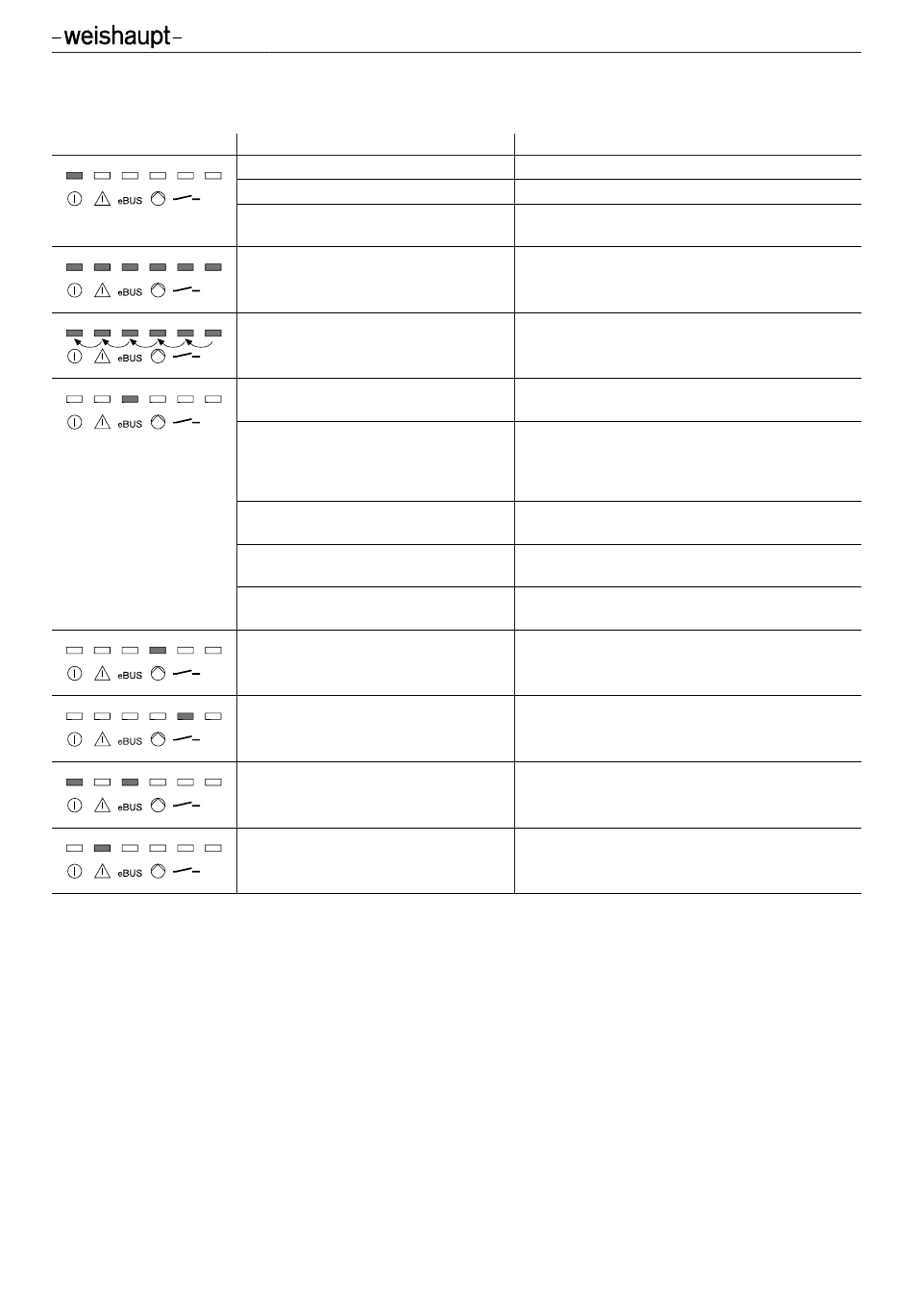

6.3 Werkingsweergave zonneregelaar WCM-SOL (zonnemodule)
Weergavestatus
Net-LED-lampje AAN
Net-LED-lampje UIT
Net-LED-lampje knippert
50 % AAN, 50 % UIT
Alle LED-lampjes knipperen
LED-lampjes gaan stap voor stap aan
eBUS-LED knippert
50 % AAN, 50 % UIT
eBUS-LED-lampje knippert onregel-
matig
5 % AAN, 20 % UIT
5 % AAN, 70 % UIT
eBUS-LED-lampje constant UIT
eBUS-LED-lampje constant AAN
eBUS-LED knippert
50 % AAN, 50 % UIT
Pomp-LED-lampje AAN
Contact-LED-lampje AAN
eBUS-LED en net-LED-lampje knip-
pert
Fout-LED-lampje knippert
Betekenis
Er is netspanning aanwezig
Er is geen netspanning aanwezig
Er is netspanning aanwezig, fout
(bijv. voeleruitval)
eBUS-adres A ingesteld,
na 10 seconden worden standaardwaarden ge-
laden (reset)
Vooruitgang bij het ladingsproces voor stan-
daardwaarden bij reset van de WCM-SOL
Startfase van het toestel
Toesteladres correct ingesteld,
Bus-verbinding gelegd,
Bus-voeding correct
BUS-onderbreking, geen BUS-verbinding resp.
BUS-ondervoeding
BUS-overvoeding
eBUS-stroom > 100 mA
Verkeerd eBUS-adres ingesteld
Relais-uitgang zonnepomp M1 geschakeld
Relais-uitgang variabele uitgang VA1 geschakeld
eBUS-adres F ingesteld,
handbedrijf actief
Weergave van de fout via foutcode WCM-FS.
22-78
