3. Montage kit 2-3 aftakkingen en aanvoerleiding
Montage Varjet 1-2

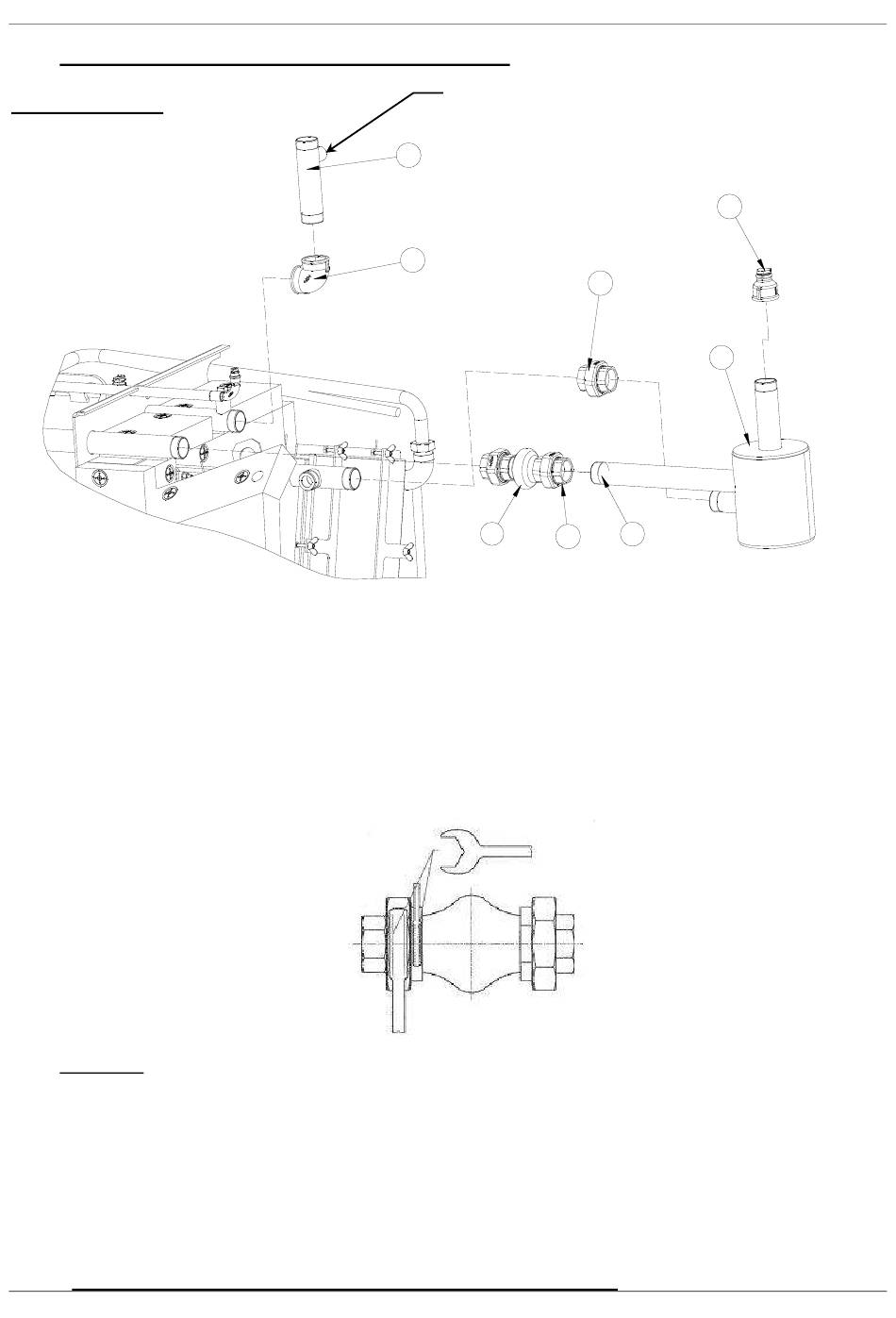

Montage hydraulische fitting
-
Schroef de compensator (n°1) op de retourleiding van de ketel.
-
Demonteer het losse stuk (n°2) van de compensator en monteer het op de lange aftakking van de
hydraulische fitting (n°3)
-
Monteer de twee stukken van de schroefkoppeling (n°4) op de korte aftakking van de fitting en de
aanvoerleiding van de condensor
-
Plaats de fitting (n°5) tussen de condensor en de retourleiding van de ketel zoals aangegeven op de tekening
-
Draai alle koppelingen aan, vermijd torsie ter hoogte van de balg van de compensator (gebruik, indien nodig,
twee sleutels)
Opmerking: In het geval dat de installatie hydraulisch en geconfigureerd is voor twee aansluitingen, monteer
de reductie 1"1/2- 3/8" (rep.8) op de aansluiting " terugname warm water ". De reductie laat toe om de
installatie te voorzien van een ontluchtingssysteem.
.
Montage aanvoerleiding
-
Schroef de bocht (n°6) op de aanvoerleiding van de ketel
-
Schroef de buis met schroefdraad op de bocht (n°7) (de gesoldeerde koppeling op deze buis moet bovenaan
geplaatst worden)
Al deze aansluitingen moeten met aangepaste dichtingen gebeuren
1NO0P0006-C
varjet 1 - 14
Gesoldeerde koppeling
7
6
1
2
8
4
5
3
6
