Montage

Instructiemateriaal en aanvullende onderdelen
Omschrijving
Halvekogeltap
Gebruikershandleiding
Onderdelencatalogus

De voorrol monteren

Het maaidek wordt geleverd zonder voorrol. Bevestig de rol
met behulp van de losse onderdelen die meegeleverd zijn met
het maaidek en volg de montage-instructies die met de rol
zijn meegeleverd.
De halvekogeltappen
monteren

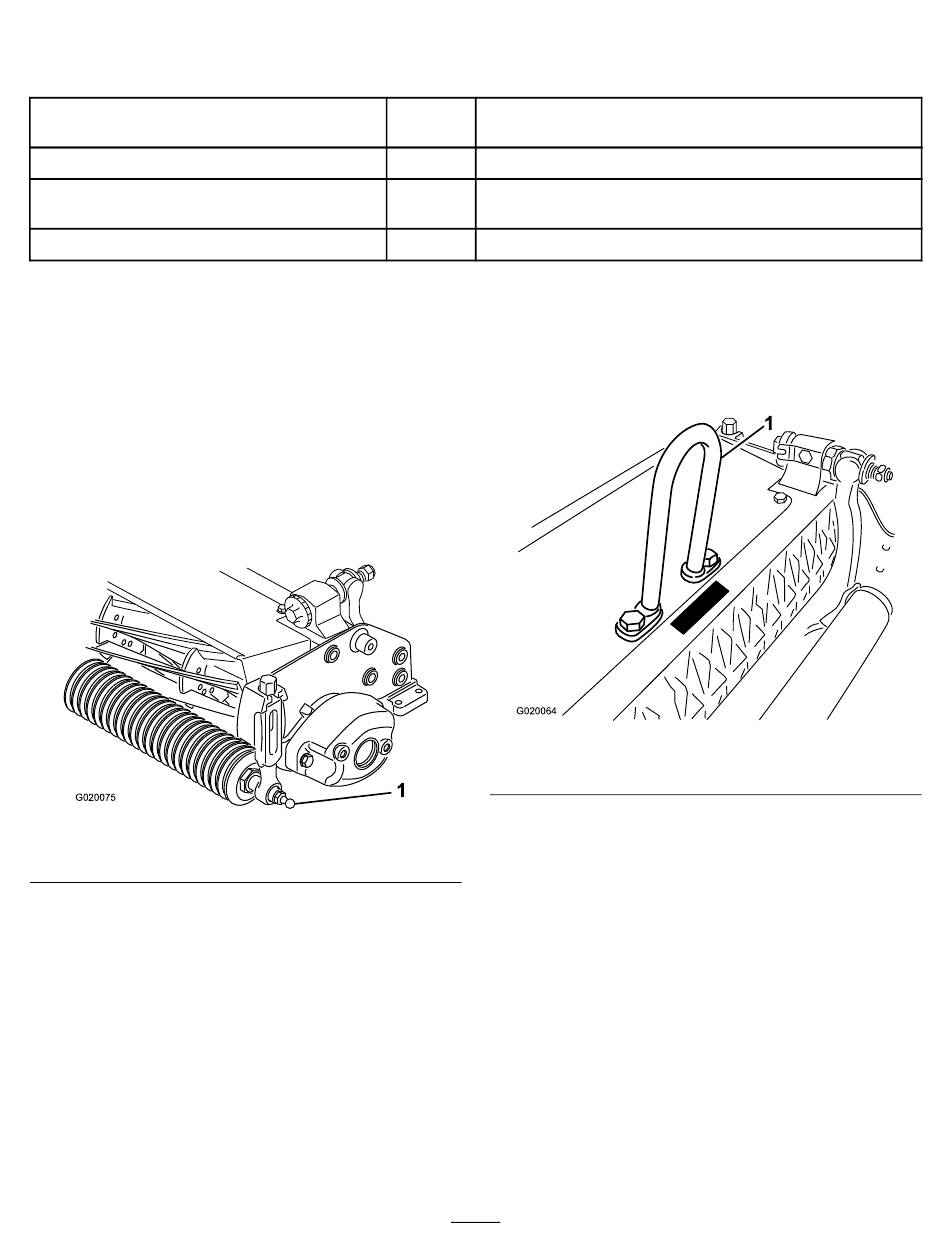

Draai een halvekogeltap op de uiteinden van de voorrol
(Figuur
3).
G020075
1. Halvekogeltap
De ringverbinding,
schuine verbinding of
kettingverbinding monteren
Voor maaidekken die op een tractie-eenheid met een
serienummer vóór 240000001 worden gemonteerd, moet de
juiste hefschakel worden gemonteerd.
Opmerking: De 2 bouten om de hefschakel te bevestigen,
zijn bij levering op het maaidek gemonteerd.
Voor de Greensmaster 3000, 3000-D, 3050, 3100, 3150
en 3150-Q moet de ringverbinding (onderdeelnummer
Figuur 3
Hoeveel-
heid
2
Monteer deze op de rol.
Lees deze handleiding voordat u het maaidek gaat
1
instellen en gebruiken.
1
Gebruiken om onderdeelnummers op te zoeken.
105-5740) worden gemonteerd (deze wordt bij de
tractie-eenheid geleverd).
Monteer de ringverbinding boven op het maaidek met 2
bouten. Draai de bout vast met een torsie van 34-40 Nm
(Figuur
4).
G020064
1. Ringverbinding
Voor Greensmaster 3250-D tractie-eenheden moet
de excentrische schakel (onderdeelnummer 110-2397)
worden gemonteerd (wordt meegeleverd met de
tractie-eenheid).
Monteer de excentrische schakel
bovenzijde van het maaidek met behulp van 2 bouten.
Draai de bouten vast met een torsie van 34-40 Nm.
Belangrijk: Plaats de excentrische hefhaak in de
richting van de voorkant van het maaidek.
5
Gebruik
Figuur 4
(Figuur
5) aan de
