Opmerking:
Zodra de verticuteermessen
slijten, neemt de diameter van de messenkooi
af en verandert de diepte-instelling. Controleer
regelmatig de diepte-instelling om er zeker van
te zijn dat de gewenste diepte wordt bereikt.

Achtergrasscherm instellen

Opmerking:
Bij het werken op gazon met
ongebruikelijk veel vuil of gazonvilt, kunt u het
achterscherm openen om het vuil eenvoudiger uit de
messenkooi te verwijderen.
1.
Draai de bouten op het scharnierpunt van het
grasscherm los
(Figuur
1. Achtergrasscherm
2.
Draai het grasscherm naar de gewenste
instelling en draai de bouten vast
VOORZICHTIG
Open het achterscherm niet verder dan
horizontaal ten opzichte van de grond.
Uitgeworpen afval kan lichamelijk letsel
veroorzaken.

Rolschrapers afstellen

1.
Draai de flensmoeren los waarmee de
rolschrapers zijn bevestigd
11).

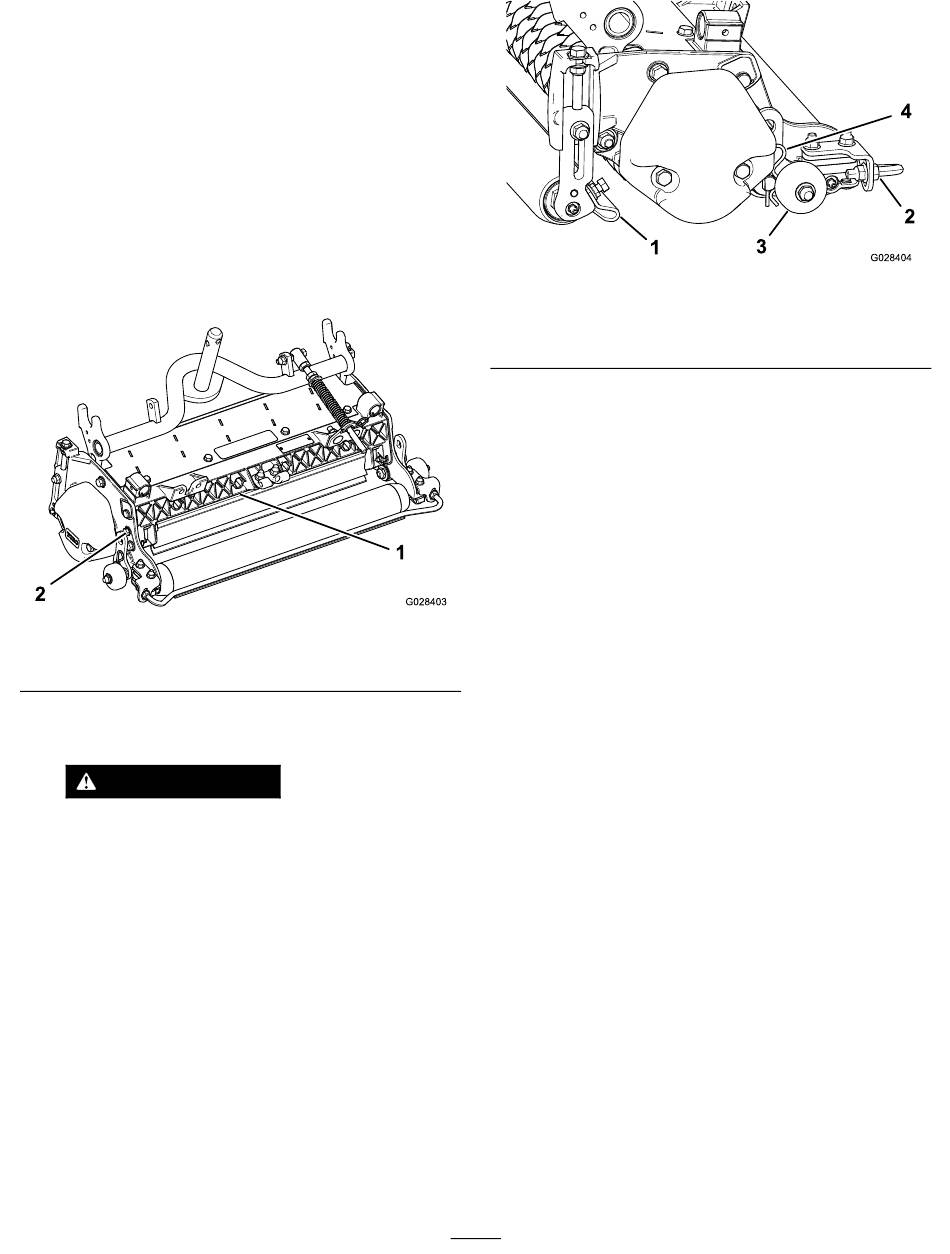

Figuur 11
2. Ankerbout
(Figuur
(Figuur
12).
1. Voorrolschraper
2. Achterrolschraper
2.
Beweeg de stang van de schraper naar binnen
of naar buiten om een ruimte van 0,0 tot 0,75 mm
in te stellen tussen de schraper en de rol.
3.
Controleer of de stang van de schraper zich
parallel aan de rol en aan het horizontale
oppervlak bevindt.
4.
Draai de flensmoeren vast om de afstelling te
borgen.

De transportrollen instellen

g028403
Voordat de verticuteermessen omlaag worden
gebracht tot op de vloer of van de tractie-eenheid
worden verwijderd, moet u de transportrollen
12) verwijderen om de messen te beschermen tegen
contact met een hard oppervlak.
11).
1.
Verwijder de borgpen waarmee de beugel van
de transportrol aan de pen van de zijplaat is
bevestigd.
2.
Plaats de transportrol als volgt:
Breng de rolbeugel omlaag voordat de
verticuteerset omlaag komt en de vloer raakt.
Breng de rolbeugel omhoog nadat de
verticuteerset omhoog is gebracht in de
bedrijfsstand.
3.
Bevestig de transportrolbeugel aan de pen van
de zijplaat met de borgpen.
4.
Herhaal deze procedure aan de andere kant
van de verticuteerset.
Tips voor bediening en
gebruik
Gebruik de tractie-eenheid bij volgas, maximale
snelheid van de messenkooien (stand 9) en bij de
gewenste tractiesnelheid.
10
Figuur 12
3. Transportrol
4. Borgpen
g028404
(Figuur
