9.6
Ketting spannen
De kettingspanning dient ongeveer 1cm te zijn, mocht dit niet het geval zijn, ga dan als volgt
te werk:
1. Schakel de BENOMIC STAR 260 uit met de hoofdschakelaar en verwijder de sleutel
uit het slot om te voorkomen dat de BENOMIC STAR 260 ingeschakeld kan worden.
2. Hef de wagen omhoog met bijvoorbeeld een vorkheftruck en zet deze vervolgens
vast zodat veilig werken gewaarborgd is. (zie 6.2 Intern transport)
3. Draai de 4 motor bevestigingsmoeren ca. een halve slag los (A)
4. Draai de spanner blokkeermoer los (B)
5. Span de ketting door de stelbout aan te draaien (C) en zorg voor een kettingspeling
van ongeveer 1cm (D)
6. Zet de stelbout vast door de blokkeermoer weer goed vast te draaien (B)
7. Draai de 4 motor bevestigingsmoeren weer vast (A)
A
D

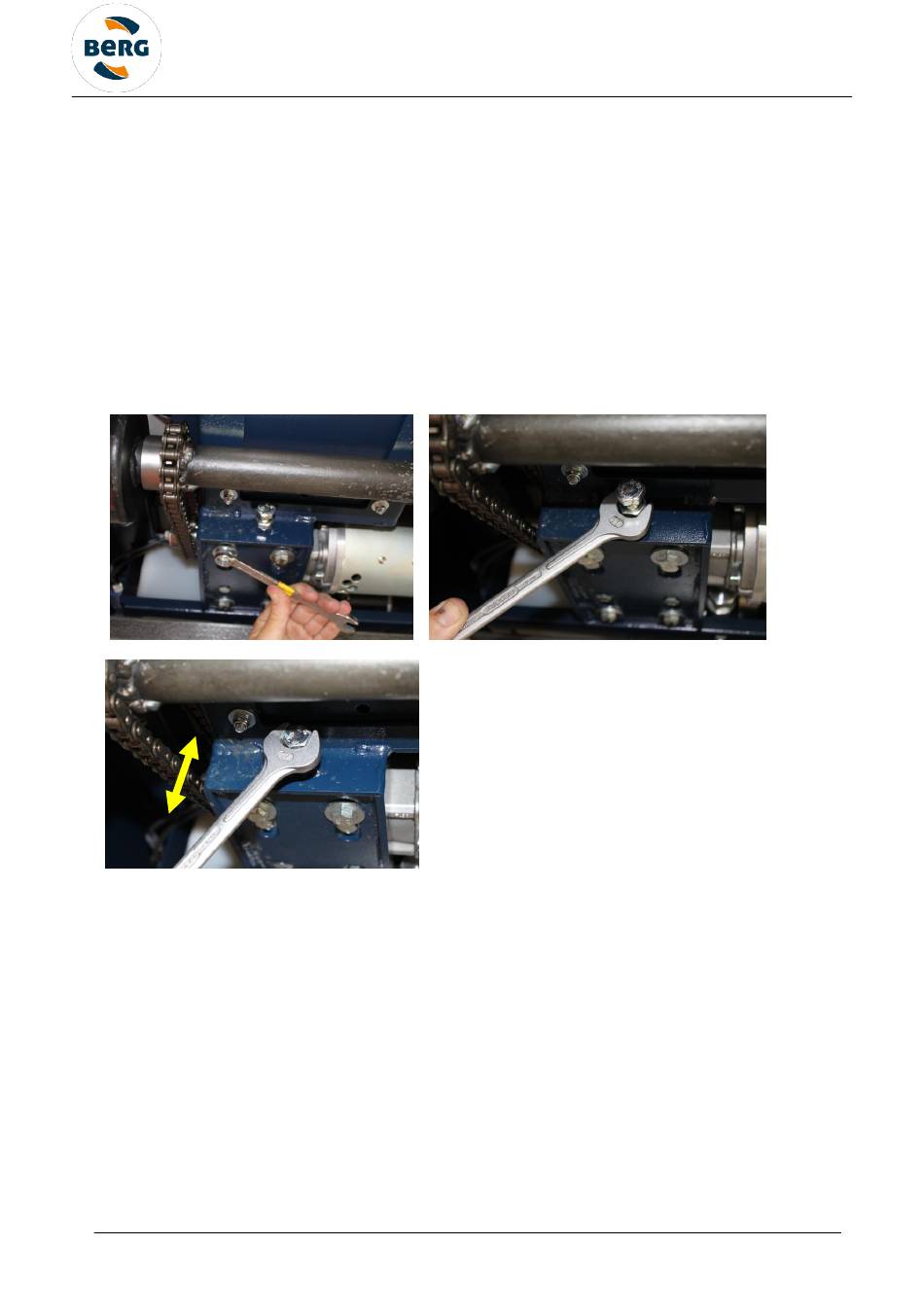

Figuur 9.5 A-B-C; Spannen van de ketting
Oorspronkelijke gebruiksaanwijzing
C
BENOMIC STAR 260
C
B
27 / 39
