Plaats het toestel zo dicht mogelijk
bij de deuropening.
-
Plaats het toestel zo mogelijk op ge-
lijke hoogte met de deur.
w
Waarschuwing:
De minimale montagehoogte (maat h)
bedraagt 1,8 m.
De bovenkant van het toestel kan heet
worden. Het toestel moet tenminste 25
mm vrijgehouden worden van het pla-
fond (maat x).
Indien het toestel tegen het plafond wordt
gemonteerd:
-
Zorg ervoor dat het toestel aan de bo-
venzijde vrij kan aanzuigen.
2.4.2 Toestel ophangen en borgen
1
Plaats vier draadeinden M8. Verzeker u
ervan dat de draadeinden loodrecht han-
gen.

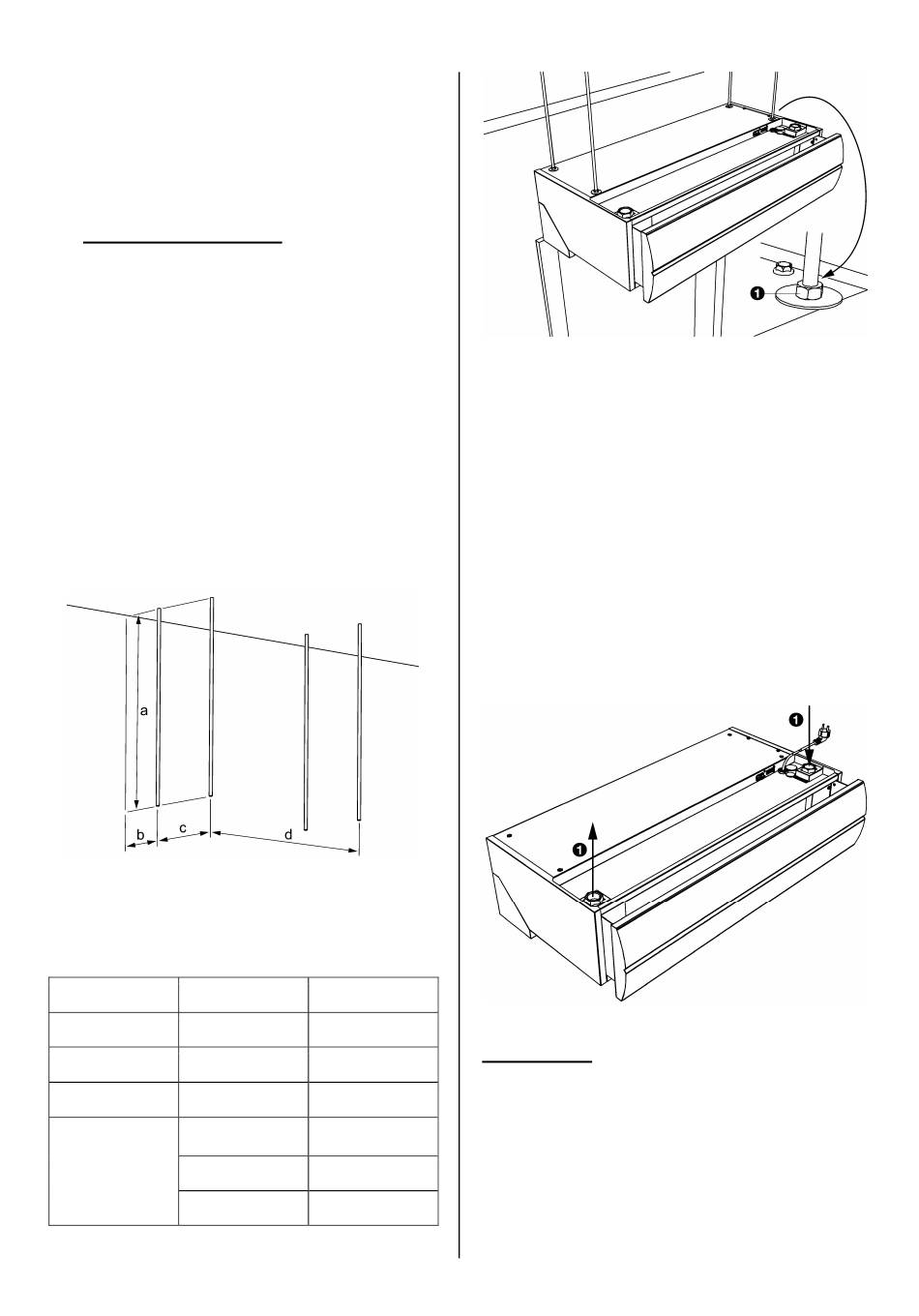

Maten voor ophanging toestel
maat
type
a
alle modellen
b
alle modellen
c
alle modellen
d
DF 100
DF 150
DF 200
8
2
3
4
2.5 Toestel aansluiten op CV-
installatie
Alleen bij modellen met waterverwarming
2.5.1 Bijzonderheden
afmeting
naar behoefte
c
35 mm
-
228 mm
896 mm
1396 mm
1896 mm
-
Breng een borgmoer 1 aan op elk
draadeind.
Bevestig het toestel aan de draadeinden.
Borg het toestel door de borgmoeren 1
aan te draaien.
Let op:
De aanvoer- en retourleiding van de CV-
installatie moeten worden aangesloten
op de juiste bijbehorende aansluitingen
1. Op het toestel zijn de richtingen aan-
gegeven met pijlen.
Houdt de aansluitingen 1 bij het aanslui-
ten van de leidingen tegen met een tang.
Handleiding model DF
