Onderhoud uitvoeren aan
de zwaar uitgevoerde
tweepuntsafstelling (DPA)
1.
Verwijder alle onderdelen (raadpleeg
Aanwijzingen voor montage van de HD DPA-set
en
Figuur
34).
2.
Breng anti-seizepasta aan op de binnenkant van
de plaats van de lager op het middelste frame
van de maai-eenheid
1. Afstelas
2. Golfring
3. Flenslager
7.
Breng anti-seize pasta aan op de schroefdraad
van de snijbalkstelschroef die in de afstelas
gaat.
8.
Schroef de stelschroef van de snijbalk in de
afstelas.
9.
Monteer de geharde ring, veer en
veerspanningsmoer losjes op de stelschroef.
10.
Plaats de snijbalk en zorg ervoor dat de
montagelippen zich tussen de ring en de
stelschroef van de snijbalk bevinden.
(Figuur
34).
4. Breng anti-seize pasta hier
aan.
5. Platte ring
6. Borgmoer
3.
Lijn de pinnen van de flenslagers uit met de
openingen in het frame en monteer de lagers
(Figuur
34).
4.
Monteer een golfring op de afstelas en schuif de
afstelas in de flensbussen in het frame van de
maai-eenheid
5.
Bevestig de afstelas met een platte ring en een
borgmoer
(Figuur
6.
Draai de borgmoer vast met een koppel van 20
tot 27 N·m.
Opmerking:
heeft linksdraaiende schroefdraad.

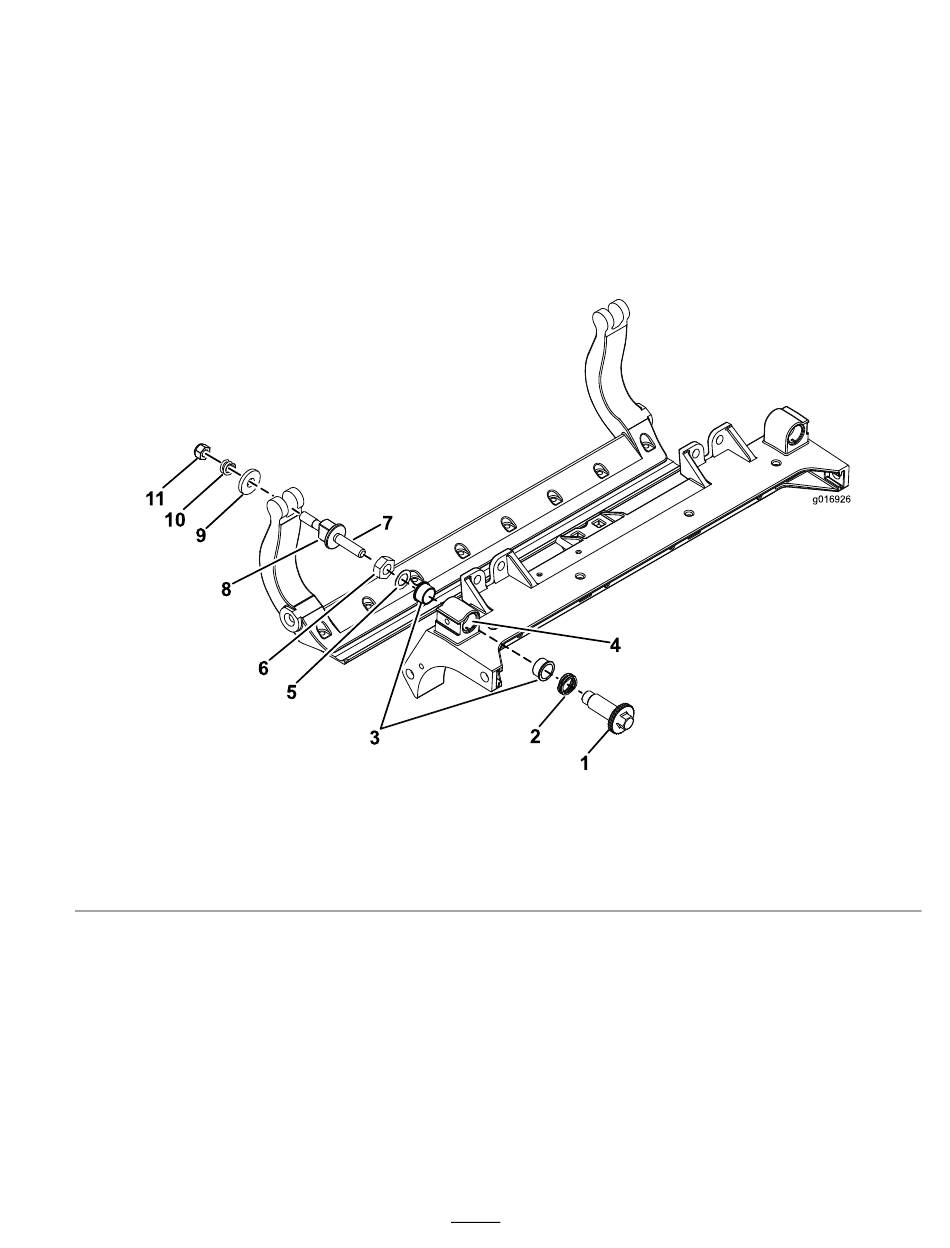

Figuur 34
7. Breng anti-seize pasta hier
aan.
8. Stelschroef van snijbalk
9. Geharde ring
11.
Zet de snijbalk vast aan beide zijplaten met
de snijbalkbouten (moeren op de bouten) en 6
ringen.
Opmerking:
zijde van de naaf van de zijplaat.
12.
Plaats een stalen ring op de buitenkant van
beide nylon ringen
13.
Draai de snijbalkbouten vast met een koppel
van 37 tot 45 N·m.
14.
Draai de borgmoeren vast tot de buitenste stalen
ring stopt met draaien en er geen eindspeling
22
(Figuur
34).
34).
De afstelas van de ondermesbalk
10. Drukveer
11. Veerspanningsmoer
Plaats een nylon ring aan elke
(Figuur
34).
g016926
