Inhoudsopgave
1
Maaier gebruiksklaar maken
Geen onderdelen vereist
Procedure
Voer de onderstaande procedure uit om de maaimachine voor
te bereiden voor het bevestigen van de blazer en egalisatieset.
1. Schakel de aftakas uit, zet de schakelhendels in de
neutraalstand en stel de parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen voordat u de bestuurderspositie verlaat.
3. Herstel alle gebogen of beschadigde delen van het
maaidek en vervang eventuele ontbrekende onderdelen.
4. Verwijder eventueel vuil van het maaidek of de
achterzijde van de maaier om de montage te
vergemakkelijken.
2

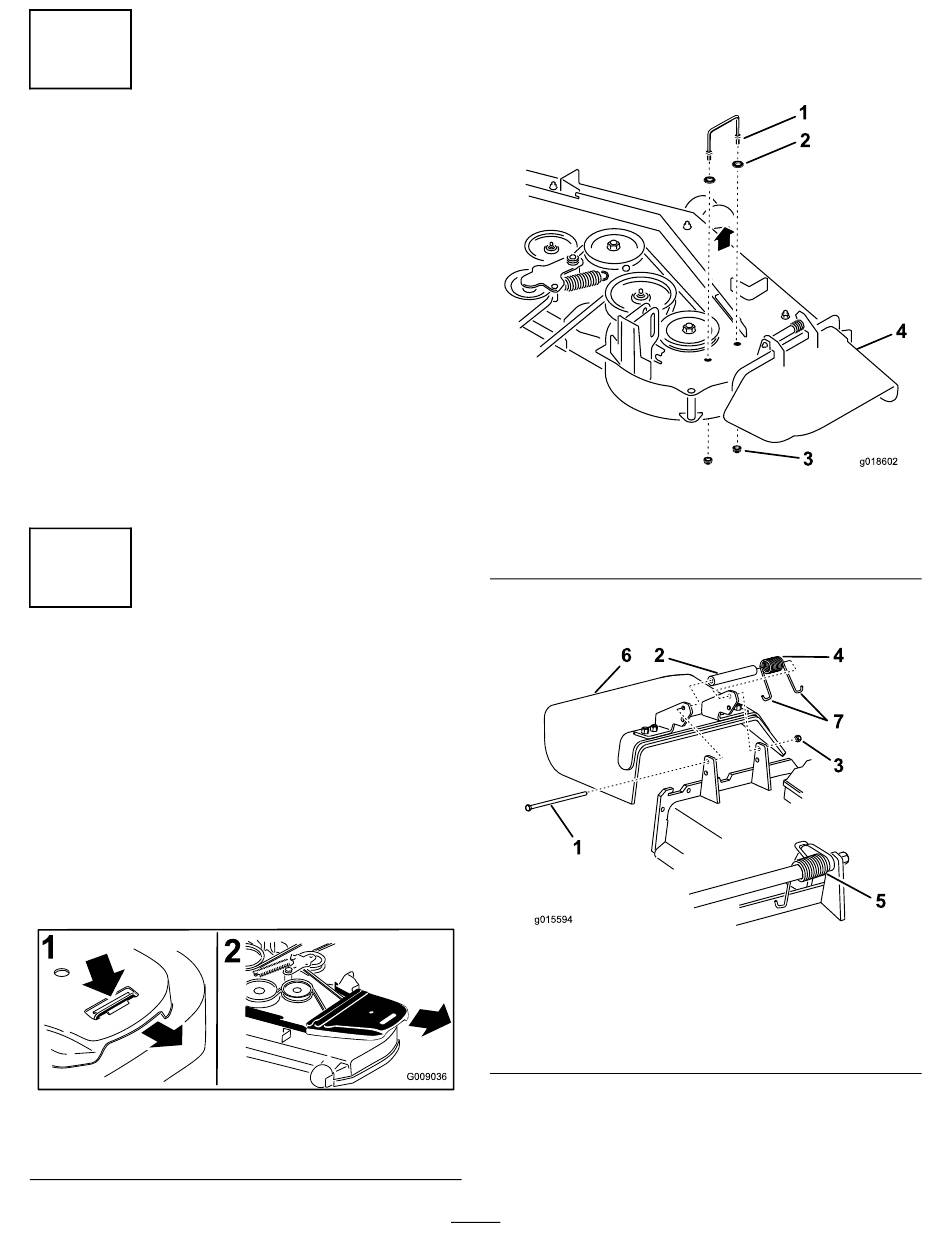

De bestaande drijfriemkap, de
beugel en het uitwerpkanaal
verwijderen
Geen onderdelen vereist
Procedure
Opmerking: Maak schoon rond de drijfriemkap voordat u
deze verwijdert.
1. Breng het maaidek omlaag naar de laagste maaistand.
2. Verwijder de rechterdrijfriemkap (Figuur 1).
1
1. Druk de lip naar beneden
2
Figuur 1
2. Verwijder de
aandrijfriemkap
3. Verwijder de bestaande beugel van de
rechterdrijfriemkap en bewaar het bevestigingsmateriaal
voor het geval dat u de grasvanger en de blazer
verwijdert (Figuur 2).
1. Beugel rechterdrijfriemkap
2. Ring (alleen bij
maaidekken van 152 cm)
4. Neem het uitwerpkanaal af en bewaar het
bevestigingsmateriaal.
1
g015594
1. Bout
2. Afstandsstuk
3. Borgmoer
4. Veer
G009036
5. Bewaar de rechterdrijfriemkap, de beugel en het
uitwerpkanaal voor toekomstig gebruik. U hebt deze
onderdelen opnieuw nodig als u de grasvanger, blazer
en poelie verwijdert.
2
1
2
Figuur 2
3. Flensmoer
4. Uitwerpkanaal
6 2
Figuur 3
5. Gemonteerde veer
6. Uitwerpkanaal
7. J-vormige uiteinde van de
veer
4
3
g018602
4
7
3
5
