Verloopring
De Heat Pure wordt standaard geleverd met een verloopring. Deze ring
kunt u gebruiken om verschillende schoorsteensystemen op de Heat Pure
aan te sluiten.

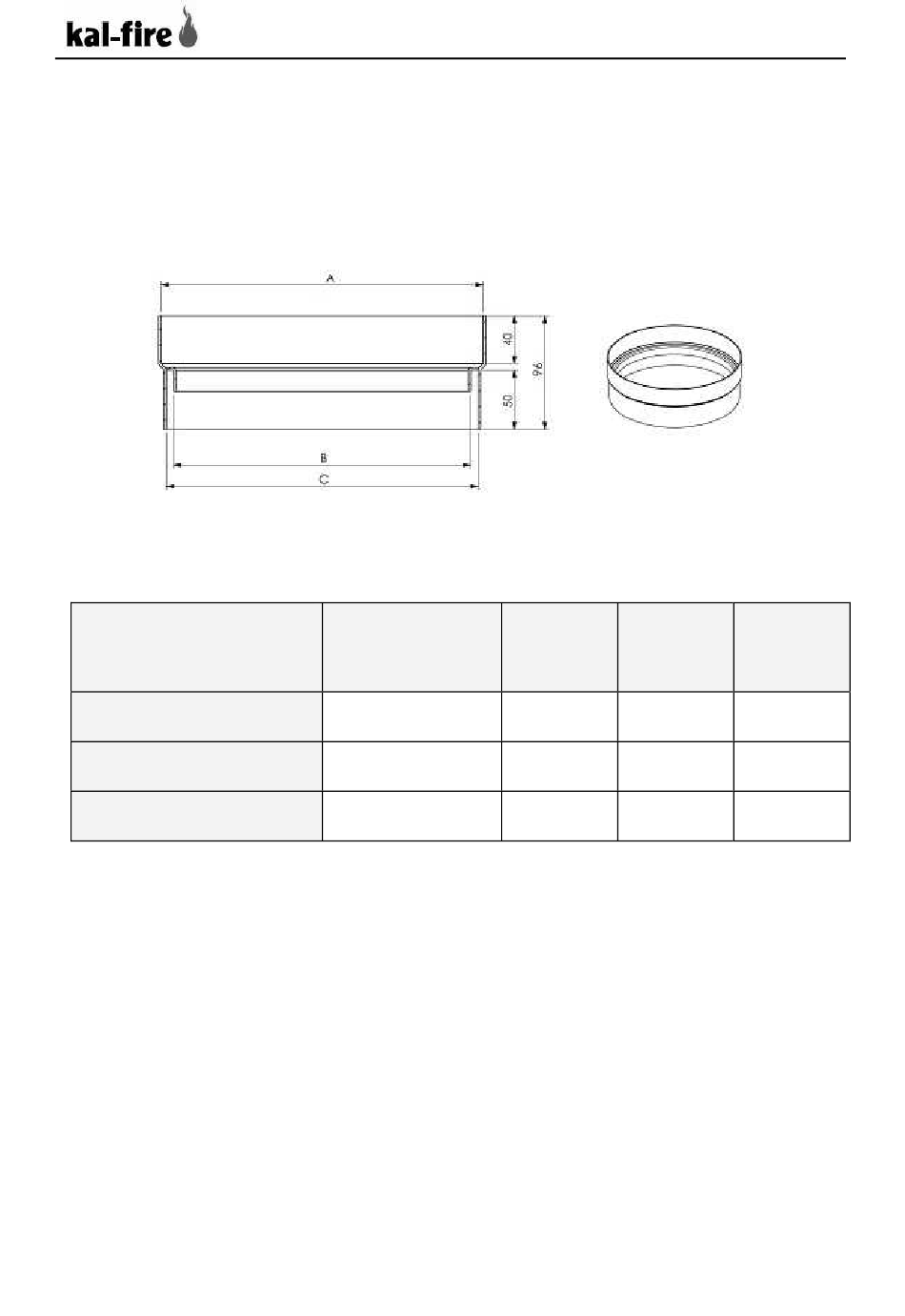

Figuur 1 Verloopring
Tabel 4: Diameter aansluitkraag schoorsteen
Heat Pure
Type
65R, 65L
66 3Z, 80T
90R, 90L,
90 3Z, 105T,
Bij de Heat Pure 65 hoek en 90 3-zijdig wordt een adapter ring geleverd.
Deze zit op de verloopring geschoven. De adapter ring voor de Heat Pure
65 hoek is Ø180/ Ø200, de verloopring voor de Heat Pure 90 3-zijdig is
Ø250/ Ø300. Houd bij de keuze voor het rookkanaal rekening met
onderstaande voorwaarden.
Heat Pure 65 hoek
Aansluiting op rookkanaal Ø200 is alleen mogelijk bij een
schoorsteenkanaal van minimaal 4,5 meter en maximaal 6 meter lang.
Heat Pure 90 3-zijdig
Aansluiting op rookkanaal Ø300 is alleen mogelijk bij een
schoorsteenkanaal van minimaal 4,5 meter en maximaal 6 meter lang.
Aansluitkraag
Heat Pure
(mm)
Ø178 ±2
Ø198 ± 2
Ø248 ±2
24
3. Montage en installatie
A inw.
B inw.
(mm)
(mm)
Ø186 ±1
Ø166 ±1
Ø 206 ±1
Ø186 ±1
Ø256 ±1
Ø236 ±1
C inw.
(mm)
Ø182 ±1
Ø 202 ±1
Ø248 ±1
