83326607 1/2022-08 Luw
Montage- en bedieningsrichtlijnen
Gascondensatieketel WTC-GB 15 ... 32-B

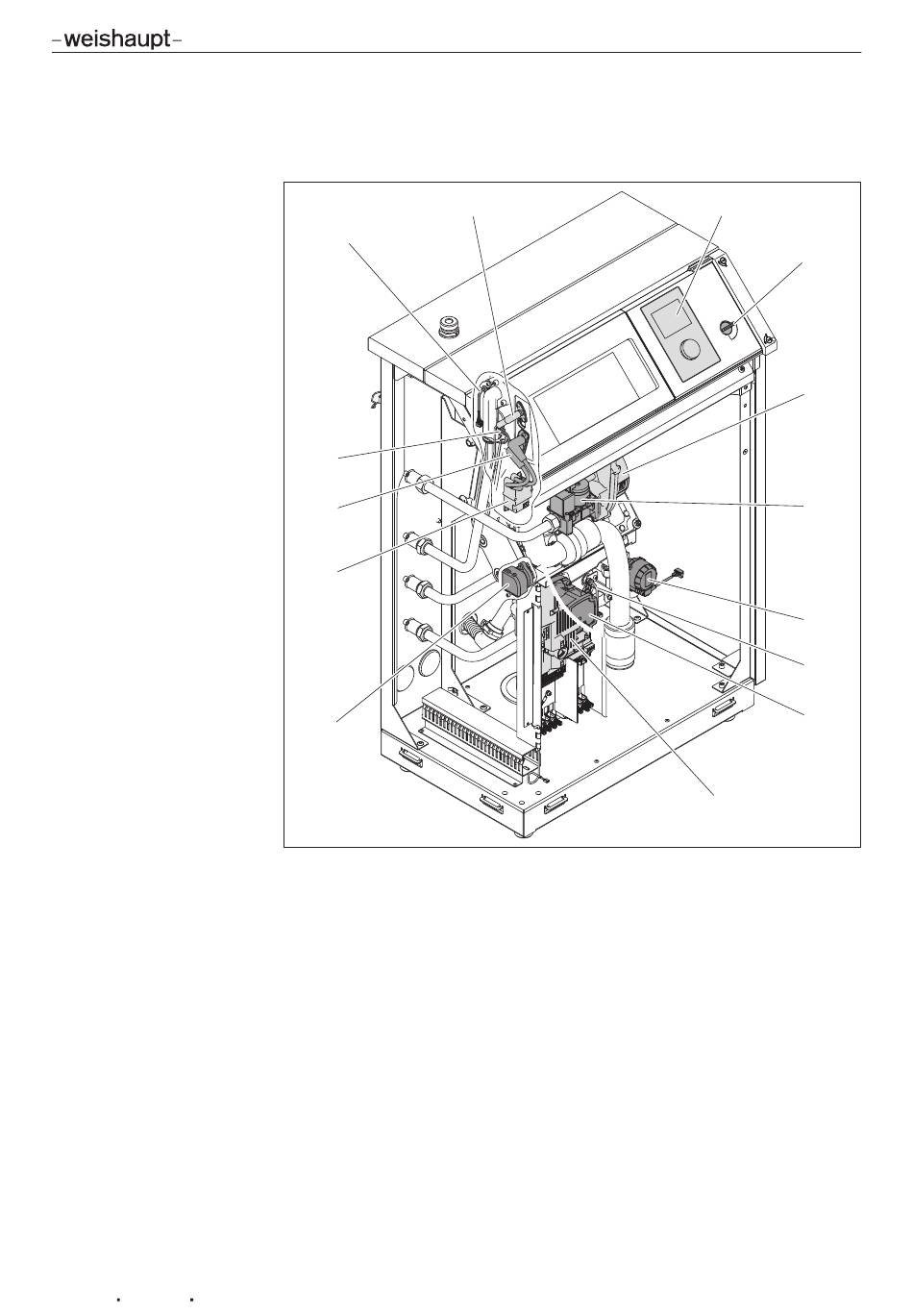

3.4.2 Elektrische componenten
Afbeelding: WTC-GB 15-B uitv. W
1
r
e
w
q
1 Vertrekvoeler eSTB
2 Ionisatie-elektrode
3 Weergave- en bedieningseenheid (systeemmodule)
4 Schakelaar S1
5 Ventilator
6 Gascombiventiel
7 Servomotor drie-weg-ventiel
8 Rookgasvoeler
9 Circulatiepomp met toerentalregeling
0 Toestelelektronica WEM-FA-G met elektrische aansluiting en toestelzekering
q Multifunctionele sensor VPT
w Ontstekingstoestel
e Ontstekingselektrode
r Vertrekvoeler multifunctionele sensor VPT
13-208
2
3 Productbeschrijving
3
4
5
6
7
8
9
0
