Oxynator
De Oxynator kan met een controller in de besturingsstand worden aangestuurd of zonder controller in de
stand-alonestand.
Bedieningspaneel
Besturingsstand
De fixtures worden individueel aangestuurd via een datalink en aangesloten op de controller.
De fixtures reageren op het DMX-signaal uit de controller. (Als u het DMX-adres selecteert en opslaat,
toont de controller de volgende keer het opgeslagen DMX-adres.)
DMX-adrestoewijzing
Met het bedieningspaneel aan de voorkant van de basis kunt u DMX -fixtureadressen toewijzen. Dit is het
eerste kanaal waarmee de Oxynator zal reageren op de controller.
Merk op dat het apparaat beschikt over 3 kanalen als u de controller gebruikt.
Zorg ervoor dat u de DMX-adressen goed instelt als u meerdere Oxynators gebruikt .
Het DMX-adres van de eerste Oxynator dient daarom 1 (001) te zijn, het DMX-adres van de tweede
Oxynator dient 1+3=4 (004) te zijn, het DMX-adres van de derde Oxynator dient 4+3=7 (007) te zijn. Zorg
dat er geen kanalen overlappen om elke Oxynator correct aan te kunnen sturen.
Als er twee of meer Oxynators eenzelfde adres hebben, zullen deze gelijktijdig werken.
Besturing:
Nadat u een adres hebt toegewezen aan alle Oxynator-fixtures, kunt u deze bedienen via uw
verlichtingscontroller.
Let op: Na het inschakelen, detecteert de Oxynator automatisch of er DMX 512-data wordt
ontvangen.Als er geen dataontvangst via de DMX-ingang is, gaat de 'LED' op het bedieningspaneel niet
knipperen.
Zo niet, dan is het probleem mogelijk:
•
De XLR-kabel van de controller is niet aangesloten op de ingang van de Oxynator.
•
De controller is uitgeschakeld of defect, de kabel of de aansluiting is defect of de signaalkabels in
de invoerstekker zijn omgewisseld.
Opmerking: U moet een XLR-eindplug (met 120 Ohm) in de laatste fixture plaatsen voor een goede
gegevenstransmissie over de DMX-datalink.
Weergave uit na 10 seconden
Het display wordt uitgeschakeld als er langer dan 10 seconden geen knop wordt ingedrukt.
Voor het oplichten van het display, moet u de knop MODE, SETUP, OMHOOG of OMLAAG indrukken.
Wanneer u de knop hebt ingedrukt, zal het display licht geven.
Bestelcode: 43154

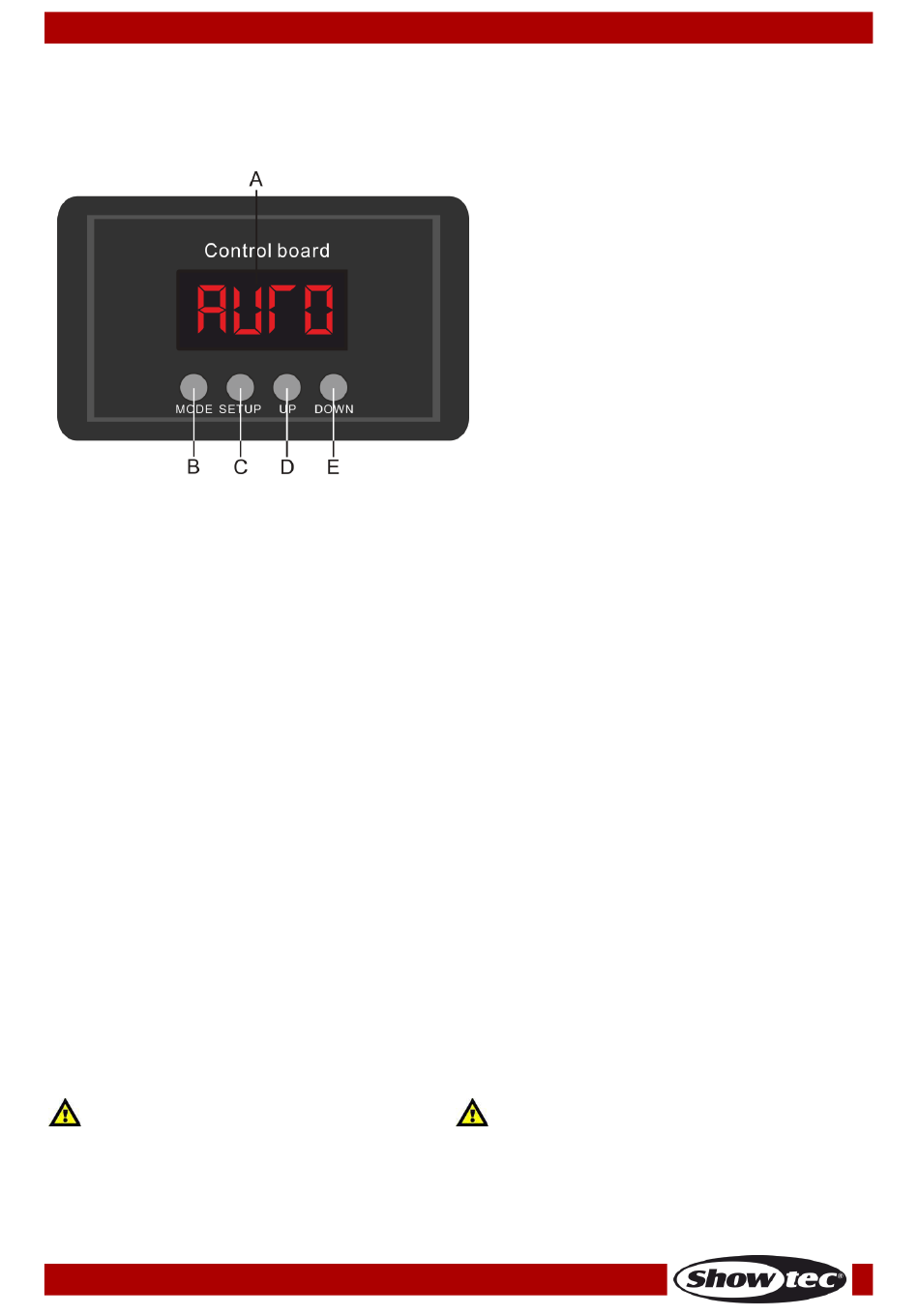

A)
Leddisplay
B)
MODE-knop
C) SETUP-knop
D) OMHOOG-knop
E)
OMLAAG-knop
12
Afb. 05
