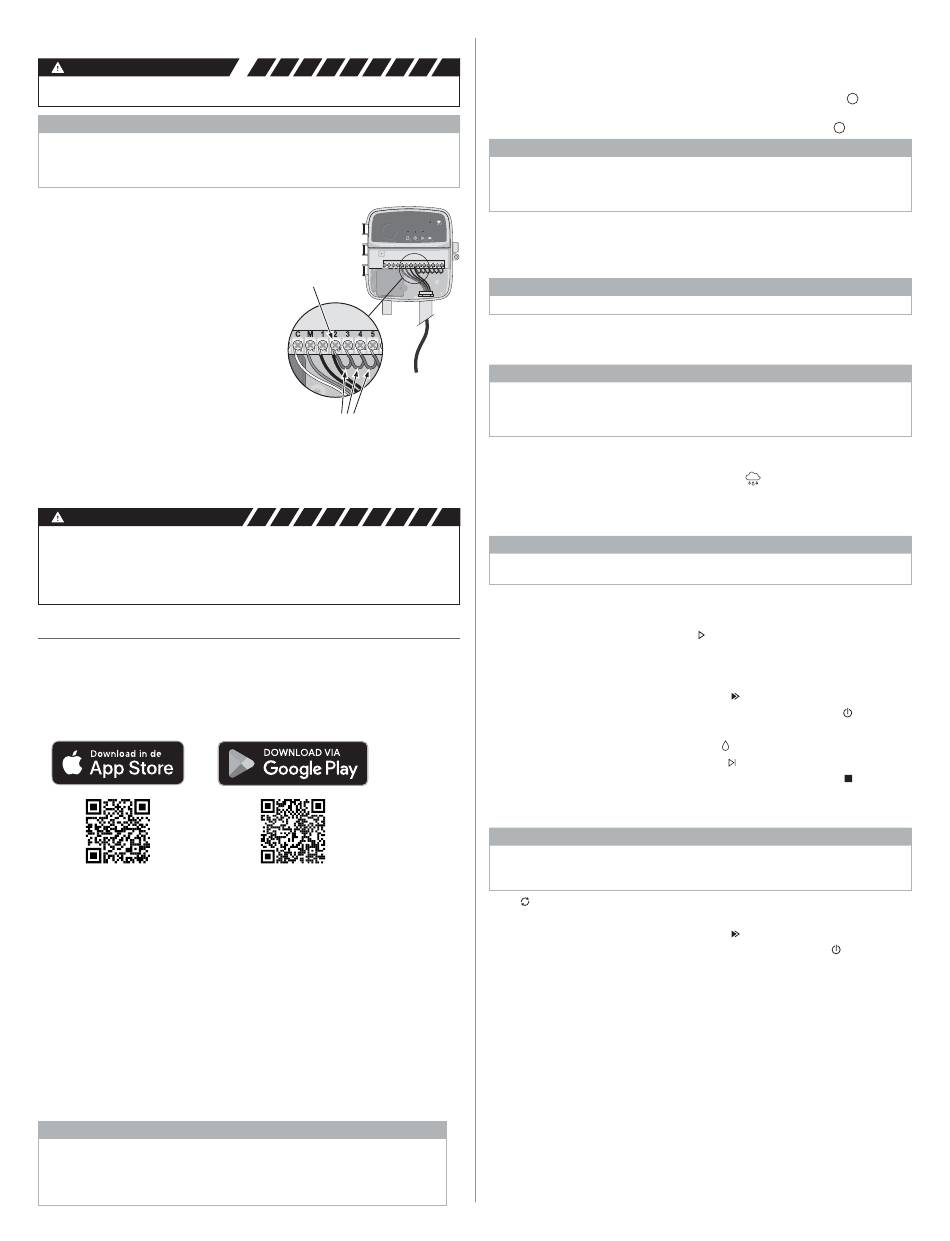

Pompstartrelais Aansluiten (optioneel)
WAARSCHUWING
Geleid de draden van de pompstartrelais NIET door dezelfde opening als de
stroomdraden.
NOTIE
• Een pompstartrelais wordt op dezelfde manier op de regelunit aangesloten als een
hoofdklep, maar wordt anders aangesloten bij de waterbron.
• Deze regelunit levert GEEN stroom voor een pomp. Een relais moet worden geïnstalleerd/
bedraad volgens de Installatie-instructies van de pompfabrikant.
1. Gebruik een ingraafkabel, sluit één van de
draden van het pompstartrelais aan op de
hoofdklepklem (M).
2. Sluit de overige draad van het pompstartrelais
aan op de gemeenschappelijke aansluiting (C).
3. Om Mogelijke beschadiging van de pomp te
voorkomen in het geval dat looptijden worden
toegewezen aan ongebruikte zone's, sluit u
een korte doorverbindingsdraad aan van alle
onge-bruikte zoneaansluitingen naar
de dichtsbijzijnde zoneaansluiting die
in gebruik is.
4. Raadpleeg de installatie-instructies van de
pompfabrikant voor gedetailleerde installatie
en bediening van een pompstartrelais.
Stroom Aansluiten
• De regelunit kan binnen of buiten worden
geïnstalleerd (indien aangesloten op een weersbestendig buitenstopcontact).
• De regelunit heeft een interne transformator die de voedingsspanning verlaagt van
230 V∿ naar 24 V∿. U moet de voedingsdraden aansluiten op de drie draden (line,
neutraal, aarding). Raadpleeg de sectie "Stroom bedrading Aansluiten" voor details v/d
installatie.
WAARSCHUWING
• Electrische schok kan ernstig letsel of de dood veroorzaken. Zorg ervoor dat de
stroomtoevoer is UITGESCHAKELD voordat u de voedingsdraden aansluit.
• Sluit de regelunit NIET AAN en schakel hem NIET IN voordat u ALLE
bedradingsaansluitingen hebt voltooid en gecontroleerd.
• Ontkoppel of schakel de externe toevoerstroom UIT voordat u draden op de regelunit
aansluit of loskoppelt.
Programmering
Voeg een Nieuwe Regelunit toe aan de Rain Bird App
1. Controleer voordat u een nieuwe regelunit monteert het WiFi-signaal op de regelunit.
• Controleer een minimale signaalsterkte van twee balkjes op de regelunit.
• Monteer de regelunit dichter bij de router of voeg indien nodig een
signaalversterker toe.
2. Download en open de Rain Bird App.
3. Selecteer "Controller toevoegen" om de installatiewizard te starten.
Datum en Tijd Instellen
• Wanneer de regelunit is verbonden met wifi, stelt deze automatisch de datum en tijd in
volgens de lokale WiFi-netwerkinstellingen. In het geval van een stroomstoring, worden
de datum en tijd standaard ingesteld op de lokale WiFi-netwerkinstellingen.
• Als een lokaal WiFi-netwerk niet beschikbaar is bij het instellen en de regelunit is
verbonden met de Rain Bird App in AP Hotspot-modus, zal de regelunit standaard de
datum en tijd in de instellingen van het mobiele apparaat gebruiken. In het geval van
een stroomstoring moeten de datum en tijd handmatig opnieuw worden ingesteld door
de regelunit opnieuw te verbinden met uw mobiel app. via de AP-hotspot-modus.
Maak een Beregenings Schema
1. VOEG PROGRAMMA(S) TOE: Deze regelunit is uitgerust met 3 programma's (A, B
en C). Basis programma's bevatten instructies over beregeningsdagen, starttijden
en looptijden.
In de Rain Bird App, een nieuw programma toevoegen door te selecteren + PGM en
een beschikbaar programma.
NOTIE
• De eerste keer dat u verbinding maakt met de regelunit, geeft de Rain Bird App het
standaardprogramma weer dat aan de regelunit is toegewezen. Je kunt ervoor kiezen om
een nieuw programma te behouden, te wijzigen of in te stellen.
• Programmering wordt opgeslagen in een apart geheugen en blijft in de regelunit in het
geval van een stroomstoring.
36
STATUS
AUTO
OFF
MANUAL
NEXT
RESET
C M
1
2
3
4
5
6
7
8
24VAC
SENS
ACCESSORY
ACTIEVE
KLEM
CONNECT
120 VAC
DOORVERBINDINGSDRADEN
2. INSTELLEN PROGRAMMA STARTTIJD(EN): Deze regelunit is uitgerust met maximaal
vier onafhangkelijke starttijden per programma. De starttijd(en) is de tijd van de dag
waarop het programma begint. Elke starttijd zal elke zone uitvoeren voor de geplande
duur binnen dat programma.
• In de Rain Bird App, voeg een starttijd van een programma toe door het + icoon
te selecteren.
• Stel de zone(s) en irrigatietijd(en) in die bij de starttijd horen doorhet + icoon.
NOTIE
Starttijden gelden voor het hele programma, niet voor individuele zone's. Afhankelijk
van de landschapsbehoeften kunnen meerdere starttijden voor dat programma worden
toegewezen. Zodra de starttijd is ingesteld, begint de regelunit de beregeningscyclus met
de eerste zone; de andere zone's in het programma volgen in volgorde.
3. INSTELLEN PROGRAMMA IRRIGATIEDAGEN: Irrigatiedagen zijn de specifieke dagen
van de week waarop water wordt gegeven.
Stel in de Rain Bird App, de beregeningsfrequentie in door oneven of even (dagen van
de week), aangepast of cyclisch (specifieke intervallen) te selecteren.
NOTIE
Irrigatiedagen gelden voor het hele programma, niet voor de individuele zone's.
4. SEIZOENSINSTELLING Verandert de irrigatieduur (in %) voor alle zone's die zijn
gekoppeld aan looptijden in een individueel programma. Dit kan handmatig worden
aangepast in de Rain Bird App met behulp van de schuifregelaar in de instellingen.
NOTIE
• De regelunit moet verbonden zijn met WiFi om automatische aanpassingen te maken.
• Een aanpassingswaarde van 100% is representatief voor irrigatie tijdens de gemiddelde
warmste tijd van het jaar, dus zelfs als u op een zomerdag warm weer heeft, ziet u
mogelijk geen aanpassing boven de 100%.
5. IRRIGATIE UITSTELLEN: In de Rain Bird App, handmatig automatisch beregenen
uitschakelen voor een vast aantal dagen als het regent, zelfs zonder regensensor.
• Onderbreek de beregening tot 14 dagen door het
instellingen te selecteren.
• Schuif de balk naar het gewenste aantal dagen om de automat. irrigatie uit te stellen.
• Selecteer "Opslaan/Save" om de instelling op te slaan.
NOTIE
Het maximale aantal dagen om de beregening uit te stellen is 14. Na het verstrijken van de
dagen begint de automatische irrigatie opnieuw volgens het geprogrammeerde schema.
Handmatige Irrigatie
VIA DE REGELUNIT
• Om handmatig water te geven, druk op de
• Elke zone zal standaard 10 minuten lopen; je kan ervoor kiezen om de beregeningsduur
te behouden of te wijzigen in de Rain Bird App.
• De knipperende LED geeft aan welke zone actief is.
• Om naar de volgende zone te gaan, drukt u op de
• Om de handmatige beregening op de regelunit te stoppen, drukt u op de
VIA DE RAIN BIRD APP
• Om handmatige irrigatie te starten, selecteer het
• Om naar de volgende zone te gaan, selecteer het
• Om de handmatige irrigatie in the Rain Bird-App te stoppen, selecteer het
Automatische Beregening
VIA DE REGELUNIT
NOTIE
Wanneer het in de automatische modus werkt, wordt elk programma in volgorde
uitgevoerd volgens de starttijden, dagen, en looptijden voor elke zone totdat alle
geplande irrigatie is uitgevoerd.
• Druk
om de automatische irrigatie te starten volgens de geplande programma(s).
• De knipperende LED geeft aan welke zone actief is.
• Om naar de volgende zone te gaan, drukt u op de
• Om de automatische irrigatie op de regelunit te stoppen, drukt u op de
VIA DE RAIN BIRD APP
De Rain Bird-App biedt een schakelaar om te schakelen tussen automatisch beregenen
en uit-status.
icoon in de regelunit-
knop.
knop.
knop.
icoon en kies handmatige keuze's.
icoon.
icoon.
knop.
knop.
