7.5 Aansluiten van verwarming
Power Switch
N Ls L1
bl.
sw.
br.
N
L1 L2 L3
N U
230 V
230 V
400 V
Mains
A
C
E
D
B

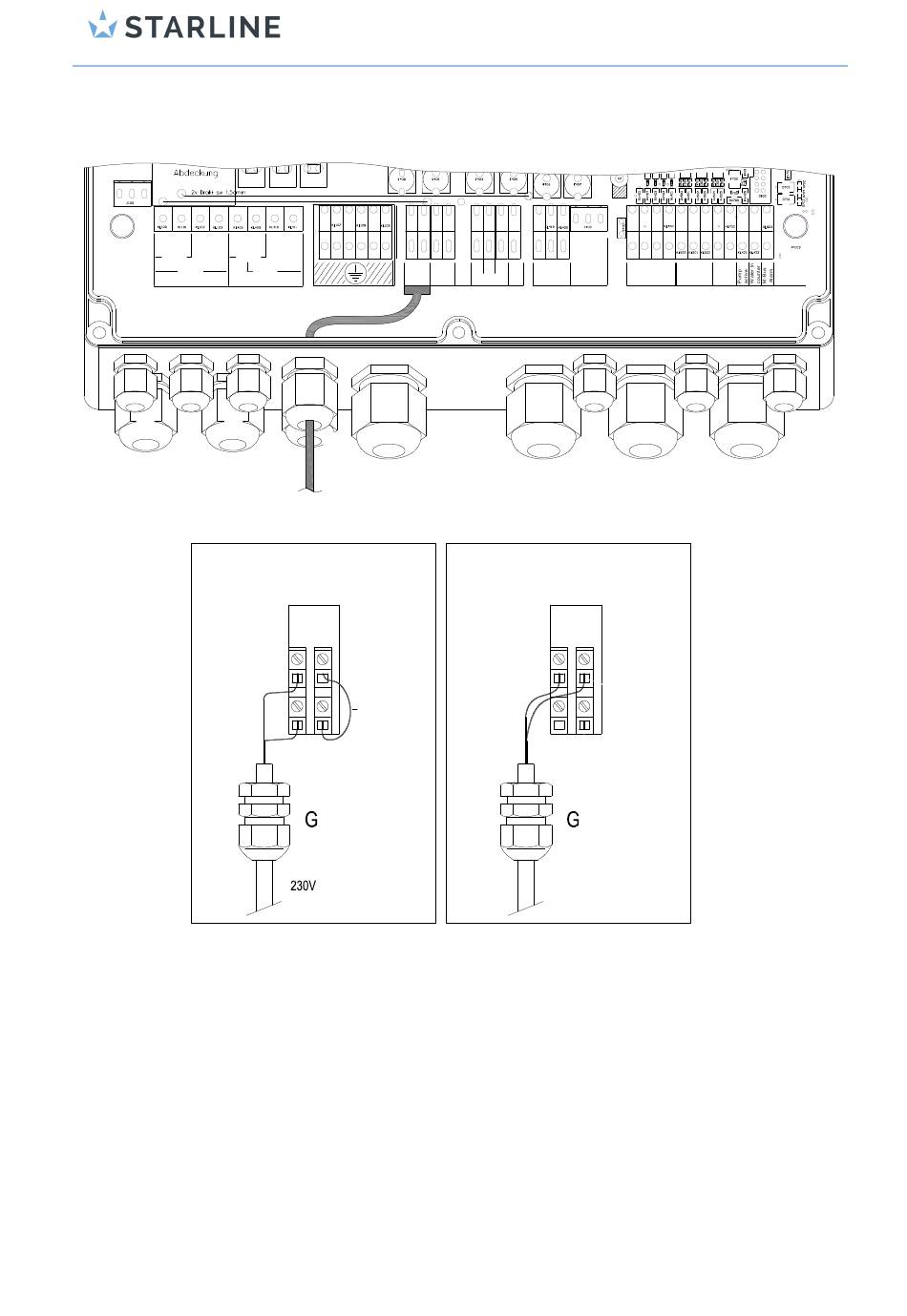

Verwarming spanning 230V
geschakeld
De verwarming kan op twee verschillende mogelijkheden worden aangesloten:
230V.-spanning geschakeld.
o
Potentiaal-vrij geschakeld.
o
Aansluitingen:
De aansluitklemmen "H1 en H2" zijn potentiaal-vrij geschakeld (geen spanning).
Wanneer er een draadbrug tussen de aansluitklemmen "H2 en L" geplaatst wordt, worden de
aansluitklemmen "H1 en N" 230V. spanning geschakeld.
Belangrijk: Voordat u de verwarming aansluit moet u eerst de verwarmingsinstructie lezen of deze
spanning geschakeld (230V.) of potentiaal-vrij geschakeld moet worden.
Na het inschakelen van de Poolcontrol wordt de verwarmingsaansluiting na 3 minuten bekrachtigd.
Opmerking: Draadbrug tussen de aansluitklemmen "H2 en L" is niet seriematig gemonteerd.
7pcs
4A/tr
KL407
V
W
H1 H2
400 V
N
L1
Pump
Heater
G
H
F
Heater
H1 H2
Draadbrug
N
L1
Max. 4 amp.
(maximaal 4 Amp.)
(maximaal 900 Watt)
KL410
KL408
N La Lb
KL409
KL411
L1
L1
L1
L1
L1
L1
L1
B1 B2
Solar
N
N
N
N
N
L1
1
2
3
N
N
N
Water
Valve
Water
Backw
230V Out
.
treatment
In
J
I
Verwarming potentiaal-vrij
geschakeld
Heater
H1 H2
N
L1
1
2 3
10
12
14
22
a4
a1
Temp.
9
11
13
21
a3
a2
Safety
Sensors
Sswitch
L
N
K
M
Max. 900 W
37
