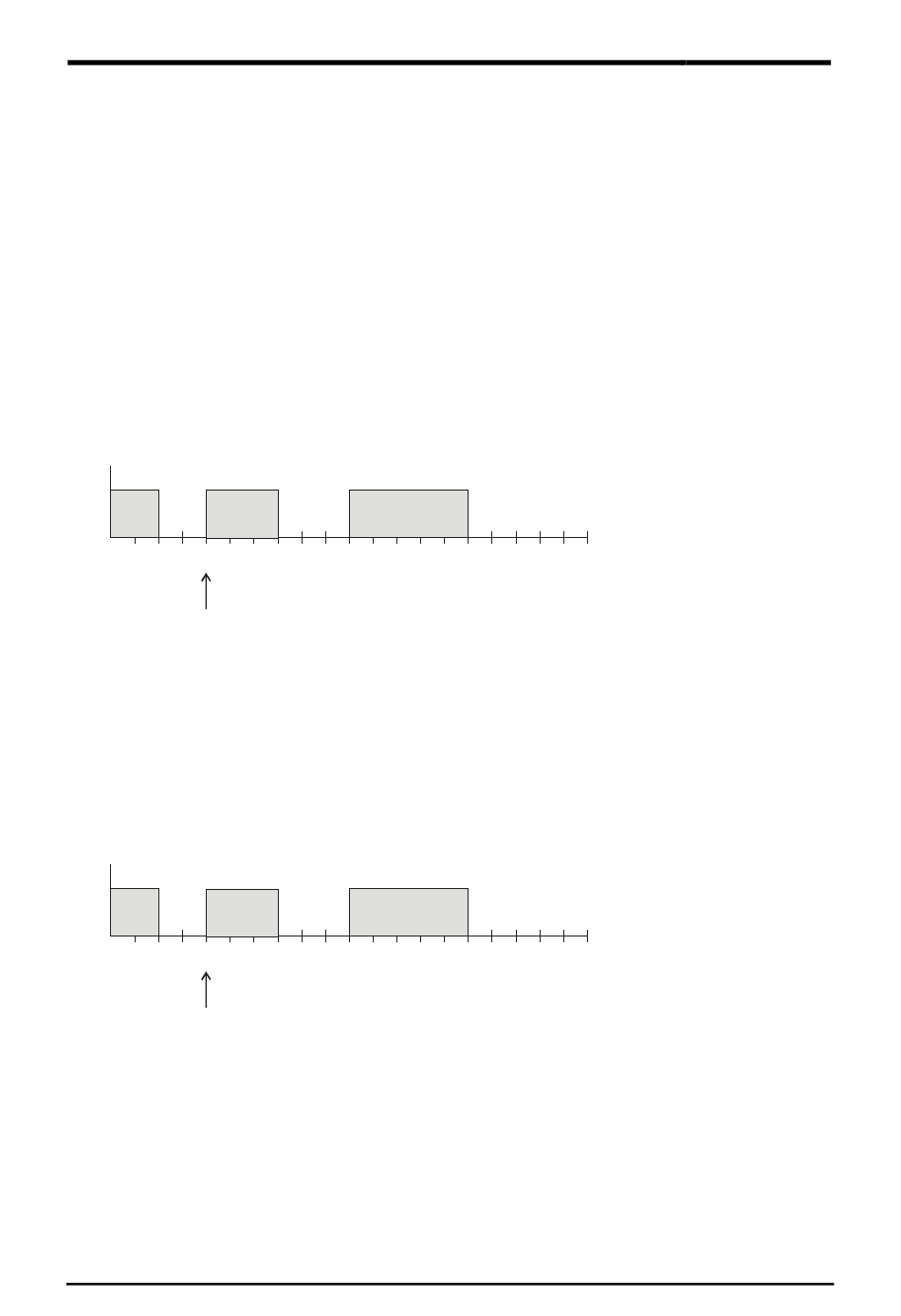

6.2.2 Reactie op veranderingen van de stelgrootte
Om zo snel mogelijk op veranderingen te reageren, wordt elke verandering van de stelgrootte
direct naar de PWM-cyclus verzonden.
Voorbeeld 1:
De laatste stelgrootte was 20% (A).
Een nieuwe stelgrootte van 50% wordt tijdens de cyclus ontvangen (B).
De uitgang wordt direct ingeschakeld, waardoor de ontbrekende 30% inschakeltijd wordt
toegevoegd
De volgende cyclus wordt met 50% uitgevoerd (C).
A
Aan
+
20%
30%
Uit
1
2
3
4
5
B
Voorbeeld 2:
De laatste stelgrootte was 50% (A).
Een nieuwe stelgrootte van 30% wordt tijdens de cyclus ontvangen (B).
Na afloop van 30% van de PWM-cyclus wordt de uitgang uitgeschakeld, waardoor de nieuwe
stelgrootte reeds is uitgevoerd.
A
Aan
+
20%
30%
Uit
1
2
3
4
5
B
Opmerking:
Is bij ontvangst van de nieuwe stelgrootte de nieuwe gewenste inschakeltijd voor de lopende
cyclus reeds overschreden, dan wordt de uitgang direct uitgeschakeld en de nieuwe stelgrootte
bij de volgende cyclus uitgevoerd.
Stand: Jun-12 (wijzigingen voorbehouden)
C
=
50%
6
7
8
9
10
1
2
3
C
=
50%
6
7
8
9
10
1
2
3
4
5
6
7
8
9
10 Minuten
4
5
6
7
8
9
10 Minuten
