Besturing - bedieningselementen
Overzicht besturingsdelen
Pos. Symbool Beschrijving
7
8
9
10
11
12
VRD
13
Hold
14
15
16
4.1.2

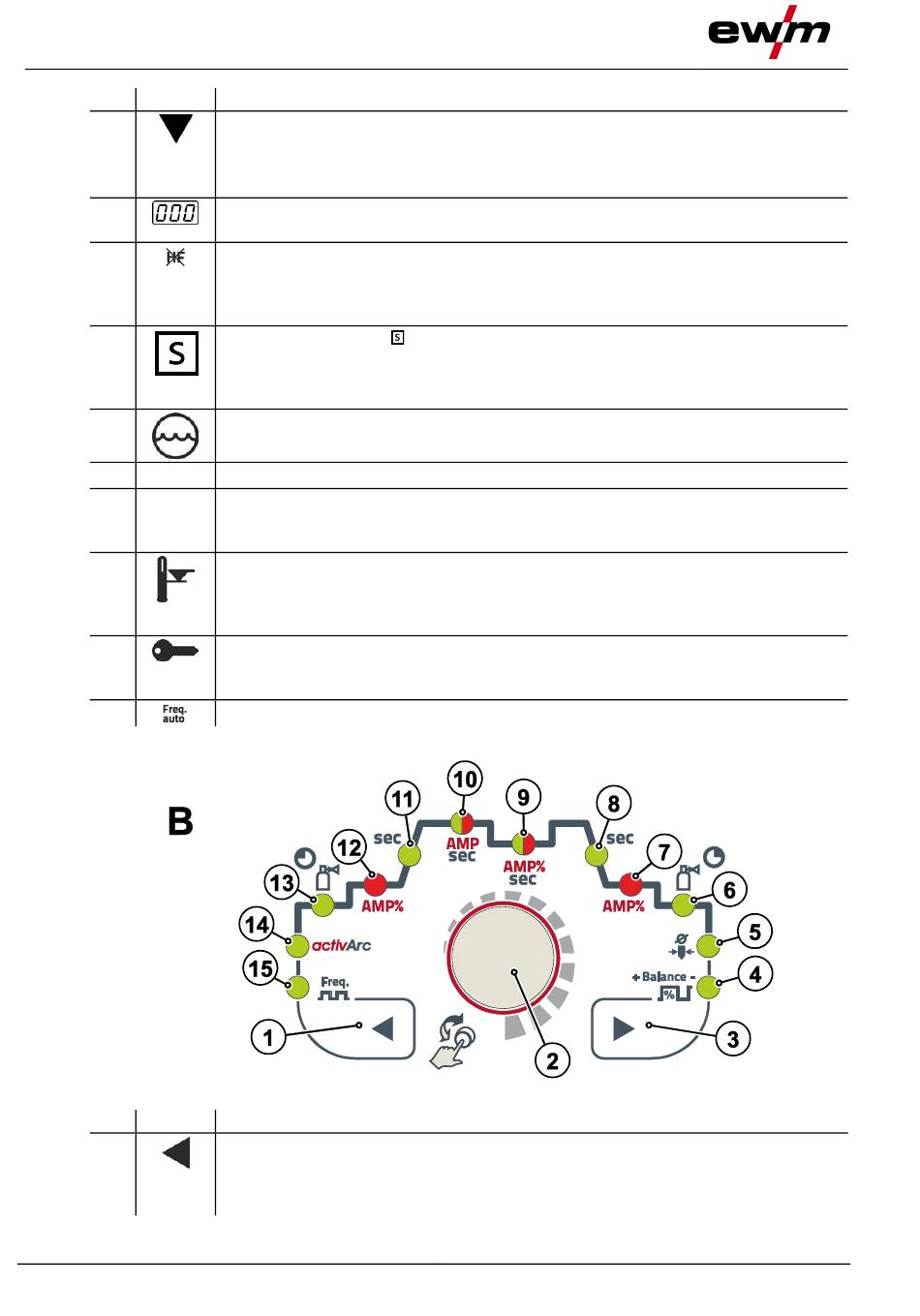

Besturingsdeel B
Pos. Symbool Beschrijving
1
10
0
Drukknop Omschakeling weergave
kW ------- Weergave lasvermogen
V --------- Weergave lasspanning
JOB ----- Weergave en instelling van het JOB-nummer met de besturingsknop
Lasgegevensweergave (3 digits)
Weergave van lasparameters en bijbehorende waarden > zie hoofdstuk 4.2
Signaallampje TIG-ontstekingstype
Signaallampje is aan: Ontstekingstype Liftarc geactiveerd/HF-ontsteking uitgeschakeld.
De omschakeling van het ontstekingstype wordt uitgevoerd in het expertmenu
(TIG) > zie hoofdstuk 5.1.11.
Signaallampje functie
Geeft aan dat in een omgeving met verhoogd elektrisch risico lassen mogelijk is (bijv.
in ketels). Licht het signaallampje niet op, dan moet de servicedienst absoluut worden
gewaarschuwd.
Signaallampje, koelmiddelstoring
Geeft het drukverlies of koelvloeistofgebrek in het koelmiddelcircuit aan.
Signaallampje spanningsverminderingsinrichting (VRD) > zie hoofdstuk 5.5
Signaallampje statusmelding
Na het voltooien van elk lasproces worden de laatst gebruikte waarden voor lasstroom
en lasspanning op de het display weergegeven en brandt het signaallampje
Controlelampje Te hoge temperatuur
Thermische schakelaars in het sterkstroomgedeelte schakelen bij een te hoge
temperatuur het sterkstroomgedeelte uit en het controlelampje 'Te hoge temperatuur'
brandt. Na het afkoelen kan zonder verdere maatregelen verder worden gelast.
Signaallampje toegangsbesturing actief
Het signaallampje licht op bij actieve toegangsbesturing van de apparaatbe-
sturing > zie hoofdstuk 5.4.
AC-frequentieautomatiek > zie hoofdstuk 5.1.3.4
0
Drukknop parameterselectie, links
De lasparameters van de functie zijn achtereenvolgens naar links selecteerbaar. Bij
besturingen zonder deze drukknop kan deze instelling alleen met de besturingsknop
worden uitgevoerd.
-teken
Afbeelding 4-3
099-00T402-EW505
02.07.2020
