*6 Als een BKM-243HS of BKM-250TG is aangebracht, kan
het signaal binnenkomen.
*7 Alleen het interlacesignaal is beschikbaar.
*8 Het signaal werkt via PRESET 2 t/m 6. (zie pagina 42.)
*9 Zie "Voor het multidisplay" (pagina 44) voor meer informatie
over het beschikbare ingangssignaal voor het multidisplay.
*10 Het signaal werkt niet bij PRESET 7 en 8 (zie pagina 42).

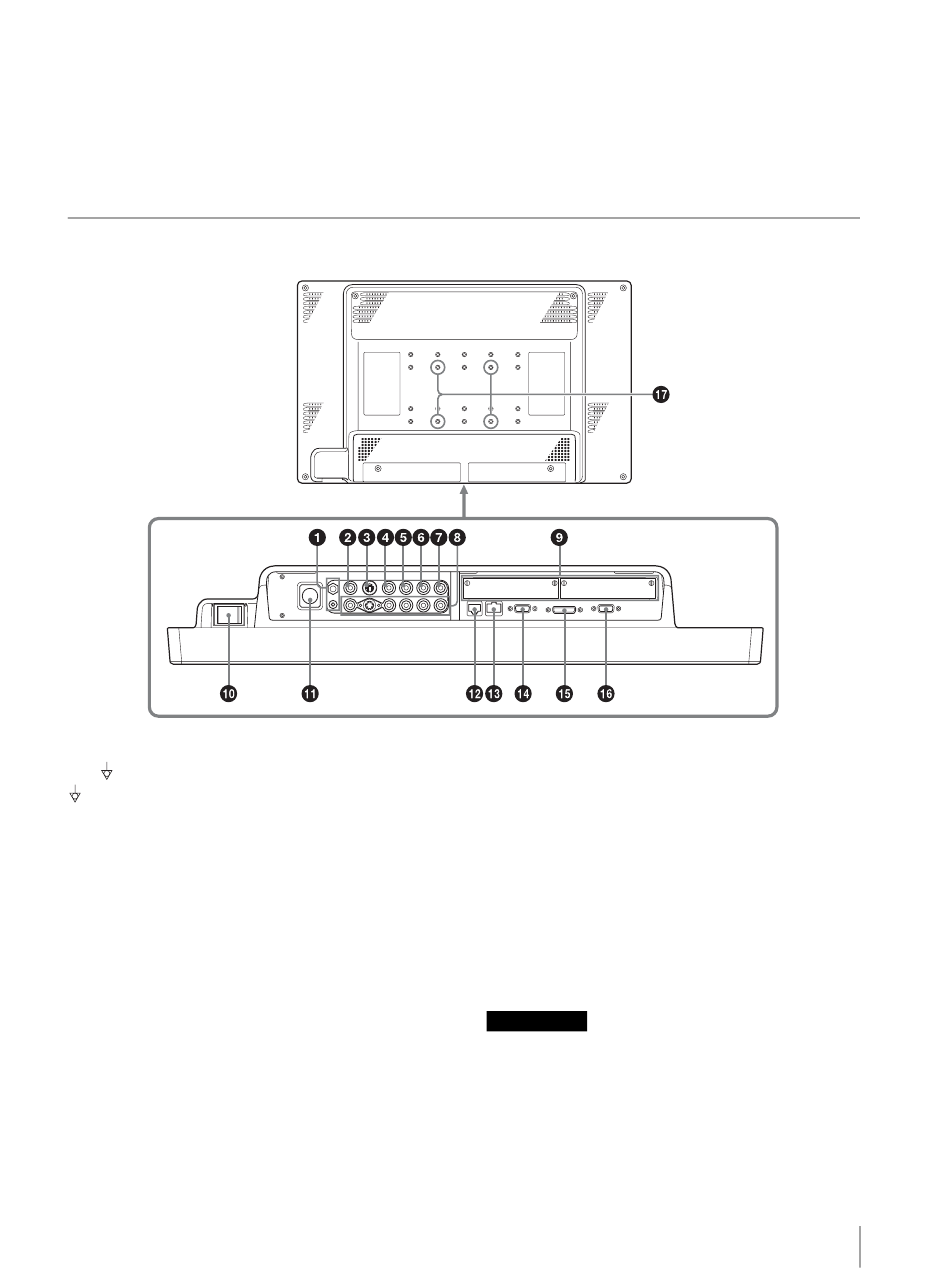

Paneel achterzijde
a
/I (Equipotentiale/Functiemassa) aansluiting
(equipotentiaal) aansluiting
Aangesloten op de equipotentiaalstekker.
I (functiemassa) aansluiting
Aangesloten op de massakabel.
b COMPOSITE IN-stekkerbus (BNC)
Ingang voor composietsignalen.
c Y/C IN-stekkerbus (4-polige mini-DIN)
Ingang voor Y/C-signalen.
d G/Y IN-stekkerbus (BNC)
Ingang voor G van RGB-signalen en component Y
(luminantie)-signalen.
e B/P
IN-stekkerbus (BNC)
B
Ingang voor B van RGB-signalen en P
kleurverschil) van componentsignalen.
f R/P
IN-stekkerbus (BNC)
R
*11 Het signaal werkt alleen bij PRESET 1 (zie pagina 42).
*12 Het signaal werkt alleen bij PRESET 6 (zie pagina 42).
*13 Wanneer een BKM-256DD aangebracht is, wordt het
*14 Als een BKM-250TG is aangebracht, kan het signaal
Ingang voor R van RGB-signalen en P
kleurverschil) van componentsignalen.
g EXT SYNC IN (ingang externe synchronisatie)
Wanneer dit apparaat op een extern
synchronisatiesignaal werkt, moet het referentiesignaal
van de signaalgever op deze stekkerbus worden
aangesloten.
Om het externe synchronisatiesignaal te gebruiken,
drukt u op de functieknop waaraan EXT SYNC is
toegewezen (F1-knop bij fabrieksinstelling).
Opmerking
Wanneer een videosignaal met golfstoringen etc.
binnenkomt, kan het beeld gestoord zijn. Wij adviseren
(blauw
de TBC (time base corrector, tijdsbasiscorrectie) te
B
gebruiken.
aantal ingangen verhoogd.
binnenkomen.
stekkerbus (BNC)
Plaats en functie van onderdelen en bedieningselementen
(rood
R
