De draadloze kaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

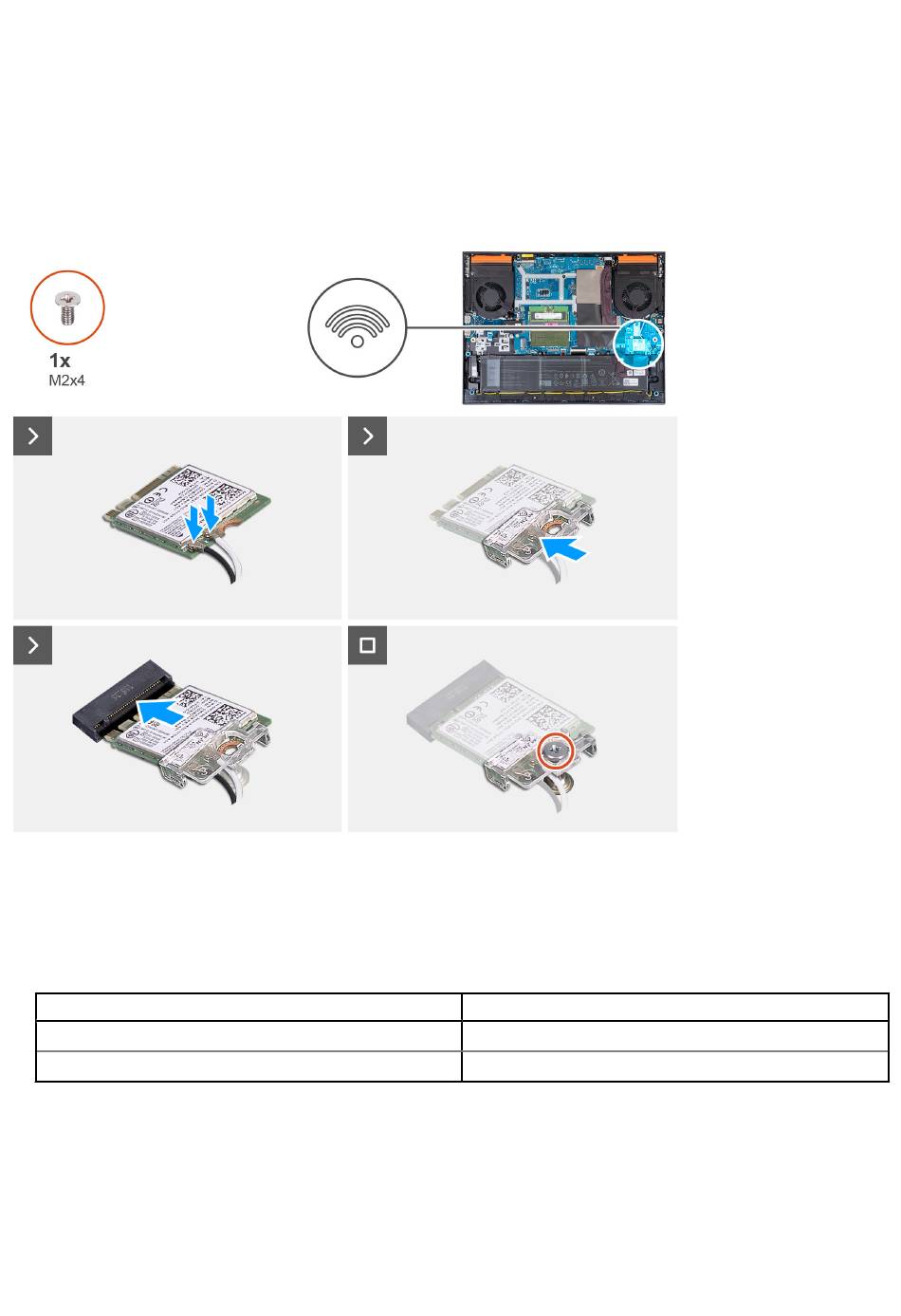

De volgende afbeelding geeft de locatie van de draadloze kaart aan en biedt een visuele weergave van de plaatsingsprocedure.
Stappen
1. Sluit de antennekabels aan op de draadloze kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabels voor de draadloze kaart die door uw computer wordt
ondersteund.
Tabel 25. Kleurschema antennekabels
Connectoren op de draadloze kaart
Hoofd (witte driehoek)
Hulp (zwarte driehoek)
2. Lijn de uitsparing op de draadloze kaart uit met het lipje op de M.2-kaartslot en plaats de draadloze kaart onder een hoek in
de M.2-kaartslot.
3. Lijn de beugel van de draadloze kaart uit op de draadloze kaart en plaats deze.
4. Plaats de schroef (M2x4) terug waarmee de draadloze kaart aan de systeemkaart wordt bevestigd.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
Kleur van de antennekabel
Wit
Zwart
43
