Elektriciteit
Wandgemonteerd vloeistofstation
EasyKey
1
2
A
. 18: Aarding
FB
30
8
3
4
6
7
Kleurwisselmodule
9
Cabinebediening
Pistoolspoelkast
5
10

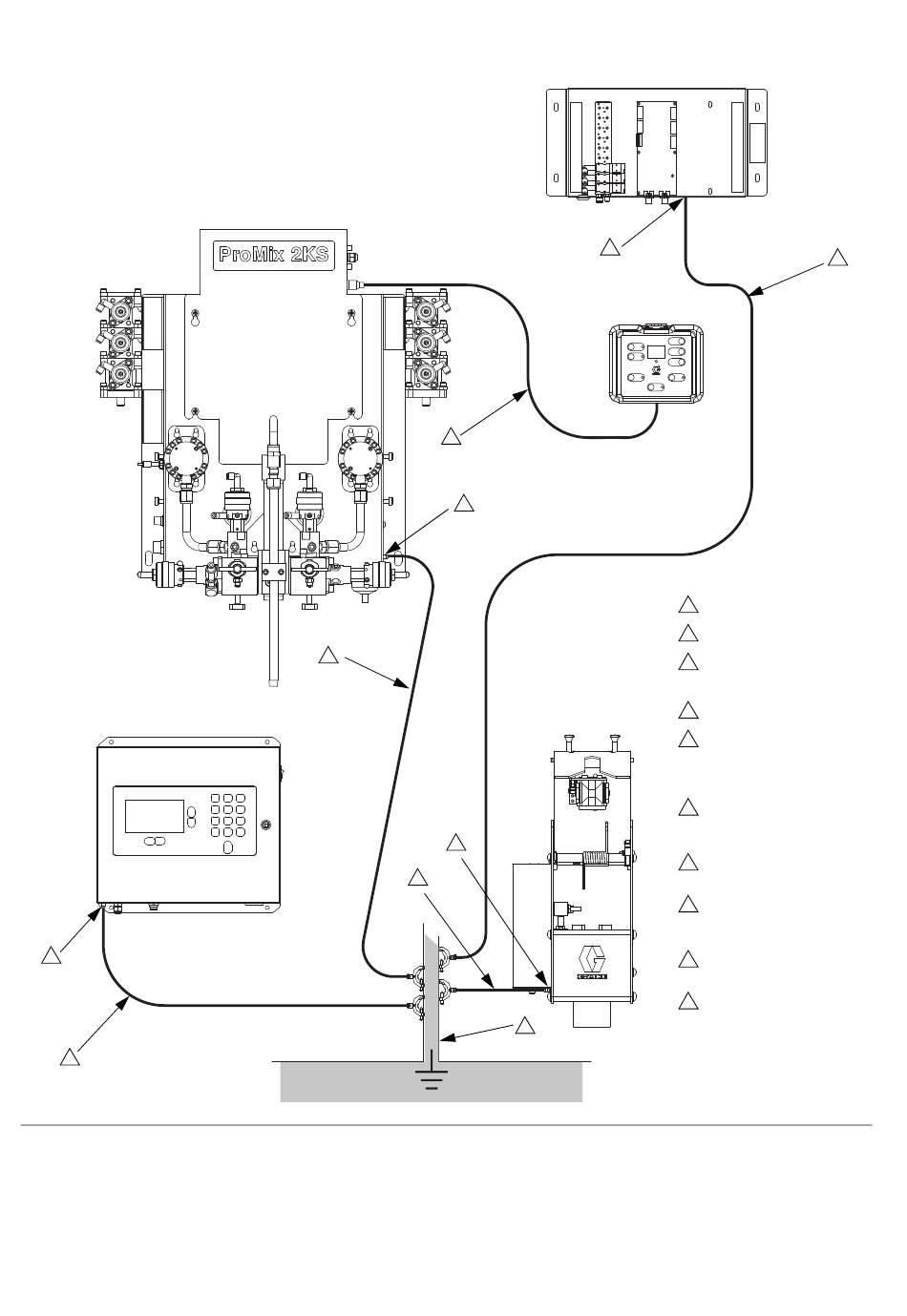

Verklaring:
1
EasyKey Aardschroef
2
EasyKey Aarddraad
3
Aardschroef
vloeistofstation
4
Aarddraad vloeistofstation
5
Echt aardingspunt – kijk
wat de ter plaatse
geldende elektrische
voorschriften zijn
6
Aansluitpunt voor de
aardingsdraad van de
pistoolspoelkast
7
Aardingsdraad van
pistoolspoelkast
8
Voedingskabel,
cabinebediening/
vloeistofstation
9
Aardschroef
kleurbesturingsmodule
10
Aarddraad
kleurbesturingsmodule
(onderdeelnr. 223547).
