3 Productbeschrijving
Leveringsomvang
Componenten
Toepassingsgebied
6
3
Productbeschrijving
3.1
Constructie
De levering bestaat uit:
•
Overspanningsbeveiliging B61-300 FI (optie met PE-klem in
behuizing ingebouwd)
•
PE-klem voor montagerail
– Deze gebruiksaanwijzing

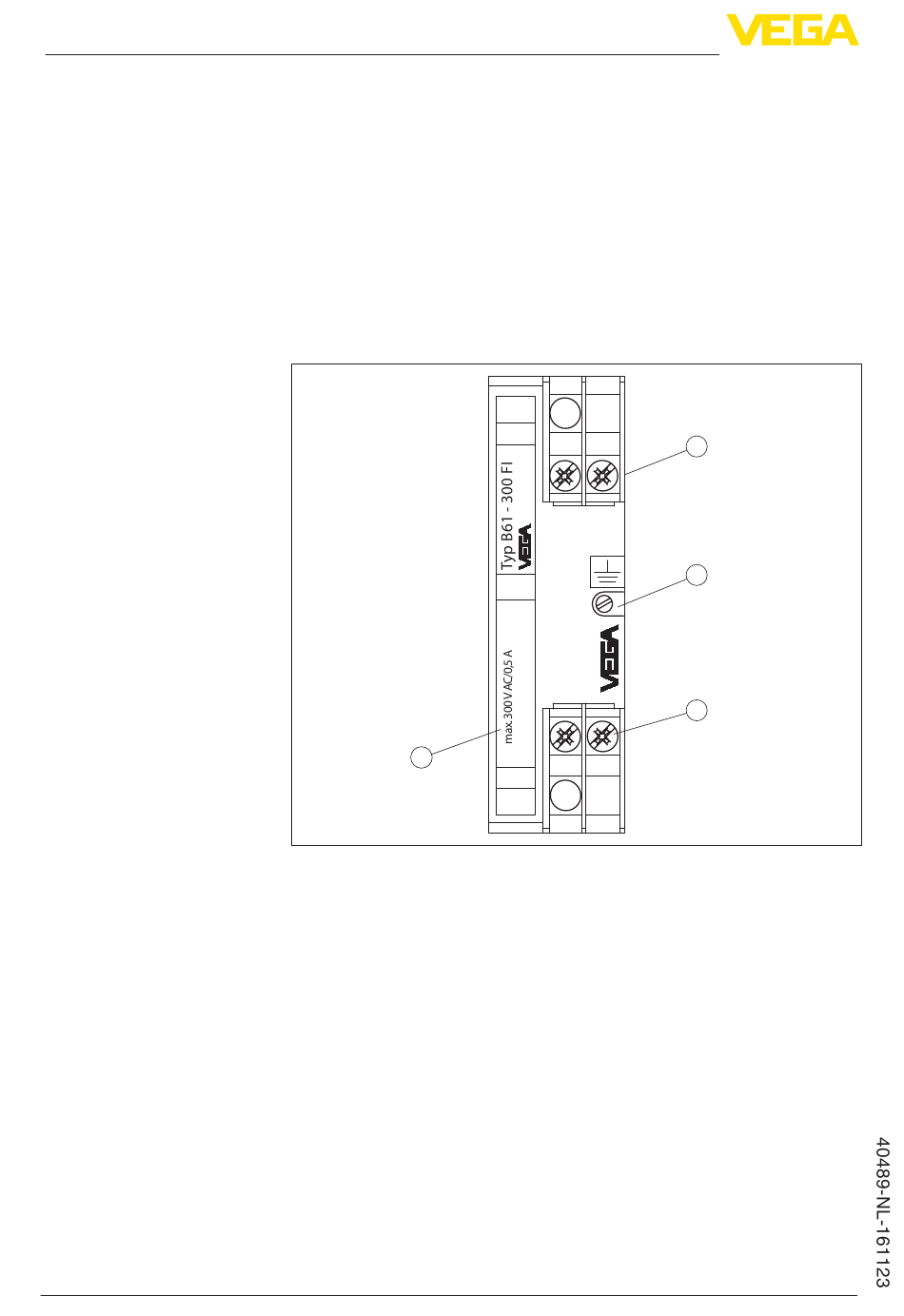

De volgende afbeelding toont de opbouw van het overspanningsbe-
veiligingsapparaat B61-300 FI:
4
Fig. 1: Opbouw van de B61-300 FI
1
Aansluitklemmen Out (beveiligde zijde)
2
Schroef voor montagerailbevestiging
3
Aansluitklemmen In (niet beveiligde zijde)
4
Typeplaat
3.2
Werking
Overspanningen kunnen door indirecte atmosferische ontladingen
(blikseminslag) of schakelingen op het voedingsnet ontstaan. Andere
oorzaken kunnen inductieve of capacitieve inkoppelingen van andere
elektrische systemen zijn. Vooral bij lange voedings- en signaalkabels
moet met spanningspieken (transiënten) rekening worden gehouden.
De zo optredende overspanningen kunnen schade aan de sensoren
en meetversterkers veroorzaken.
De VEGA-overspanningsbeveiligingsapparaten begrenzen in voe-
dings- resp. signaalkabels de optredende overspanningen tot een on-
gevaarlijk niveau. Deze zijn bedoeld voor de montage op montagerail
B 61-300 FI • Voor voedings- en stuurkabels met aardlekschakelaar
OUT
N
L1
IP 20
N
L1
IN
1
2
3
