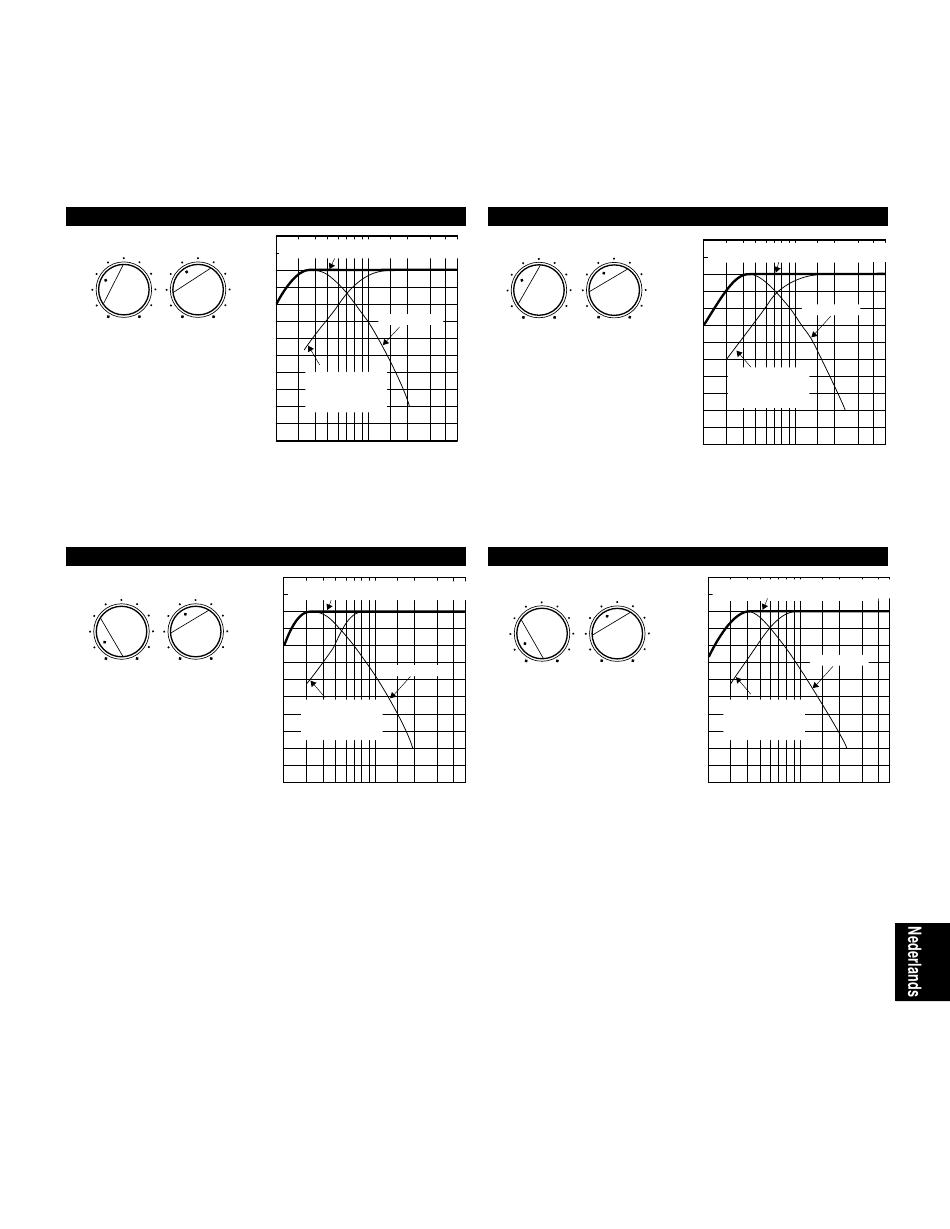

De onderstaande afbeeldingen tonen de optimale instelling van de genoemde regelaars en de resulterende
frequentiekarakteristieken bij gebruik van dit apparaat in combinatie met een stel gewone hoofd-luidsprekers.
Voorbeeld 1 In combinatie met hoofd-luidsprekers van 10 cm tot 13 cm doorsnede, in een akoestisch
opgehangen 2-wegsysteem
YST-SW160
HIGH CUT
VOLUME
40 Hz
140 Hz
0
10
* Eén stapje van deze
regelaar komt overeen
met 10 Hz.
PHASE– Instellen op de REV
(omkeer) stand.
Voorbeeld 2 In combinatie met luidsprekers van 20 cm tot 25 cm doorsnede, in een akoestisch opgehangen
2-wegsysteem
YST-SW160
HIGH CUT
VOLUME
40 Hz
140 Hz
0
10
* Eén stapje van deze
regelaar komt overeen
met 10 Hz.
PHASE– Instellen op de REV
(omkeer) stand.
dB
Gecombineerde frequentierespons
Combined frequency response
90
80
YST-SW160
70
60
Respons van
de hoofd-
luidsprekers
50
40
20
50
100
200
dB
Combined frequency response
Gecombineerde frequentierespons
90
80
YST-SW160
70
Respons van
60
de hoofd-
luidsprekers
50
40
20
50
100
200
HIGH CUT
VOLUME
50 Hz
150 Hz
0
* Eén stapje van deze
regelaar komt overeen
met 10 Hz.
PHASE– Instellen op de REV
(omkeer) stand.
500Hz
HIGH CUT
VOLUME
50 Hz
150 Hz
0
* Eén stapje van deze
regelaar komt overeen
met 10 Hz.
PHASE– Instellen op de REV
(omkeer) stand.
500Hz
YST-SW90
dB
Gecombineerde frequentierespons
Combined frequency response
90
80
YST-SW90
10
70
Respons van
60
de hoofd-
luidsprekers
50
40
20
50
100
YST-SW90
dB
Gecombineerde frequentierespons
Combined frequency response
90
80
10
70
Respons van
60
de hoofd-
luidsprekers
50
40
20
50
100
200
500Hz
YST-SW90
200
500Hz
