Liquiline CM442R/CM444R/CM448R
LET OP
Verkeerde aansluiting en niet gescheiden kabelinstallatie
Storingen op de signaal- of displaykabel, verkeerde meetwaarden of uitval van het display
mogelijk
‣
Sluit de kabelafscherming van de displaykabel niet aan op PE (klemrail van het instrument)!
‣
Installeer de signaal-/displaykabel in de schakelkast gescheiden van stroomvoerende
kabels.
6.2.3 Voedingsspanning CM444R en CM448R
De beide instrumentuitvoeringen mogen uitsluitend met de meegeleverde
voedingseenheid worden gebruikt. Houdt bovendien de instructies aan in het
meegeleverde inbedrijfstellingsvoorschrift van de voedingseenheid.

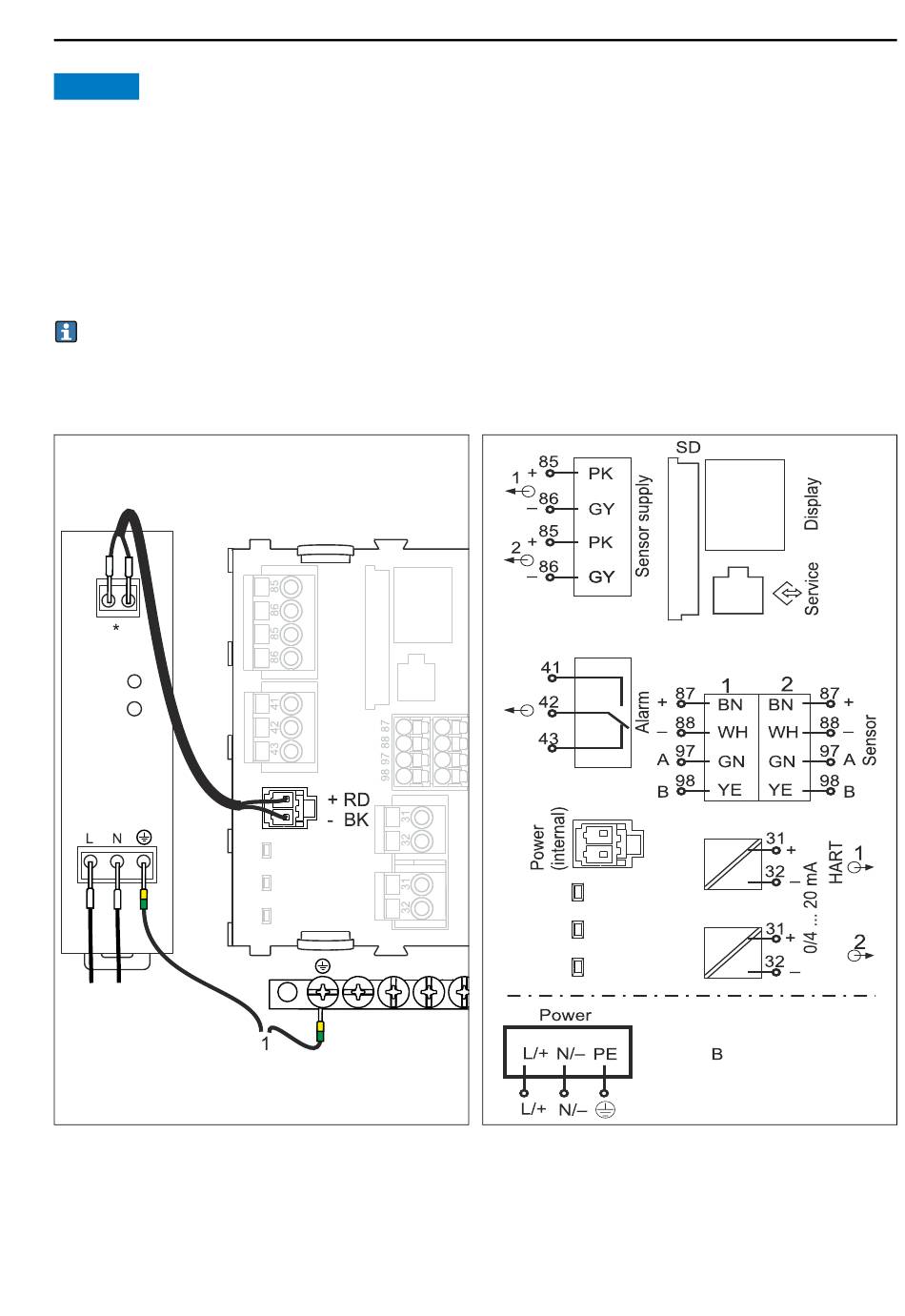

Fig. 21: Aansluiting voedingsspanning met BASE-E
1
PE van centrale sterpunt van de schakelkast
*
Bezetting afhankelijk van de voedingseenheid, let
op de juiste aansluiting
Endress+Hauser
a0020578
Fig. 22: Totaal aansluitschema BASE-E en
uitbreidingsvoeding
Elektrische aansluiting
a0015873
25
