Bedienings-, onderhouds- en reserveonderdelenhandleiding
Installatie en onderhoud van de alternator

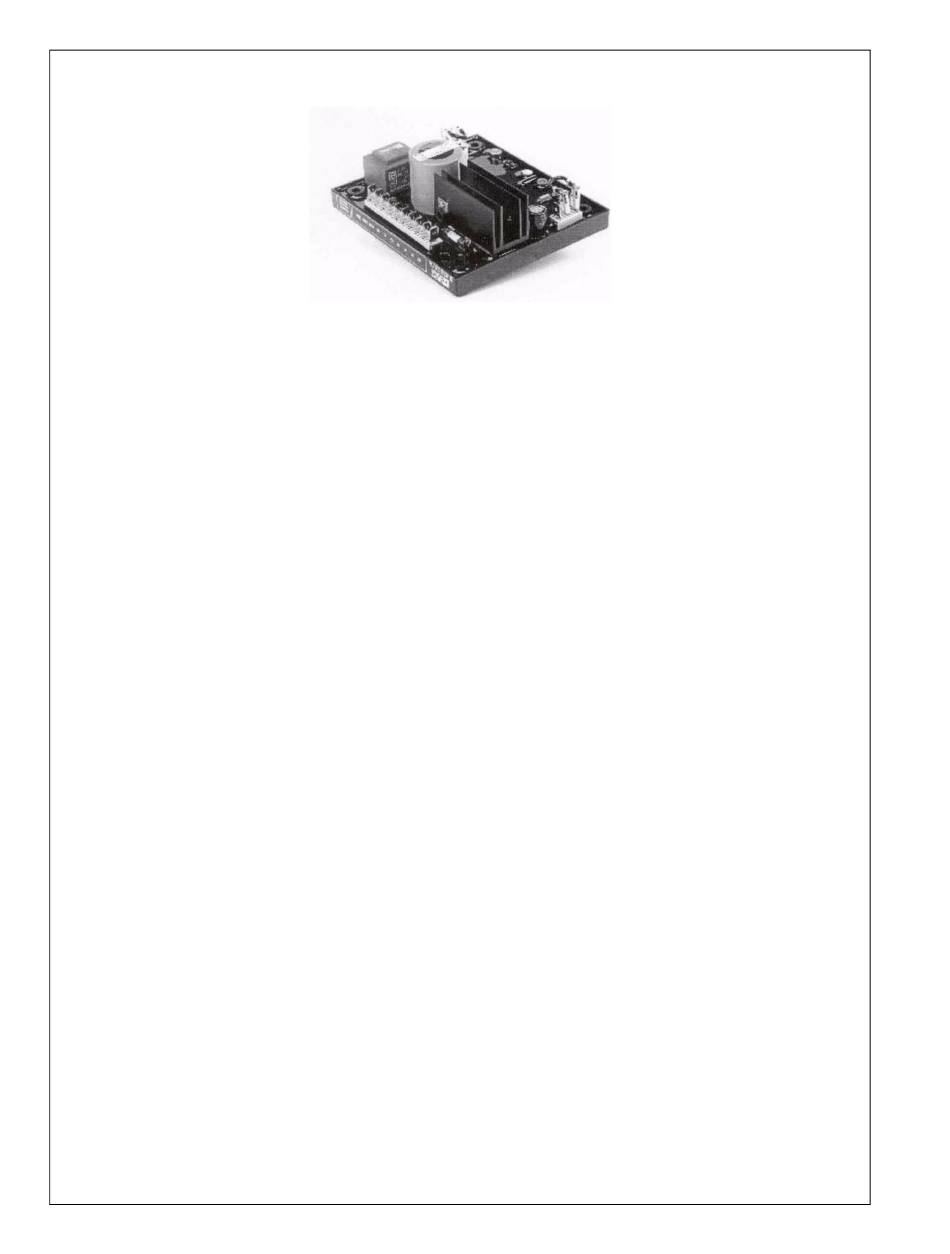

R438 afstellen (AREP-systeem)
a) Oorspronkelijke potentiometerinstellingen (zie tabel op de volgende pagina).
- Potentiometer voor spanningsregeling op afstand: center (ST4 verwijderd)
b) Installeer een analoge 50V DC-voltmeter (naaldmodel), op de E+, E- en een 300 - 500 of
1000V AC-voltmeter op de alternatoruitgangen.
c) Zorg dat de ST3 op de gewenste frequentie staat (50 of 60Hz).
d) Spanningspotentiometer P2 op minimum, volledig in tegenwijzerzin.
e) Draai V/Hz-potentiometer P4 tot het uiterste in wijzerzin.
f) Stabiliteitspotentiometer P3 ongeveer 1/3 in tegenwijzerzin.
g) Start de motor en stel de snelheid in op een frequentie van 48Hz voor 50Hz of 58Hz voor
60Hz.
h) Stel de uitgangsspanning in op het gewenste niveau met P2.
- nominale spanning UN voor solowerking (vb. 400V)
- of UN + 2 tot 4% voor parallelwerking met T.I. (vb. 410V-).
Indien de spanning schommelt, moet u de instelling aanpassen met P3 (probeer beide
richtingen) en neem daarbij de spanning tussen E+ en E- in acht (ongeveer 10V DC). De beste
responsetijden worden behaald op de grens van instabiliteit. Als geen stabiele positie mogelijk
is, probeer dan de ST2 te verwijderen of te vervangen (normaal/snel).
i) Controleer de werking van de LAM: ST's gesloten.
j) Draai potentiometer P4 langzaam in tegenwijzerzin tot de spanning aanzienlijk is gedaald
(ongeveer 15%).
k) Varieer de frequentie (snelheid) van beide onderdelen tussen de 48 en 58 Hz in functie van
de bedieningsfrequentie en controleer de vroegere spanningswijziging (-15%).
68
Boek: 23184138 (1-8-2010) Herz. E
