Repareren
Repareren
De klemslang controleren
Controleer de klemslang elke maand en kijk daarbij naar
luchtbellen in de buitenste behuizing. Als er luchtbellen
in de behuizing worden geconstateerd, vervang de
klemslang. We raden u aan om een extra klemslang
(zie Sets en accessoires, pagina 39) op voorraad te
houden. De levensduur van de klemslang is afhankelijk
van luchtinlaatdruk naar het systeem, de gebruikte media
en de snelheid waarmee de straalbedieningsschakelaar
in en uit wordt geschakeld. Houd de levensduur van
de klemslang bij zodat u weet wanneer er preventief
onderhoud nodig is.

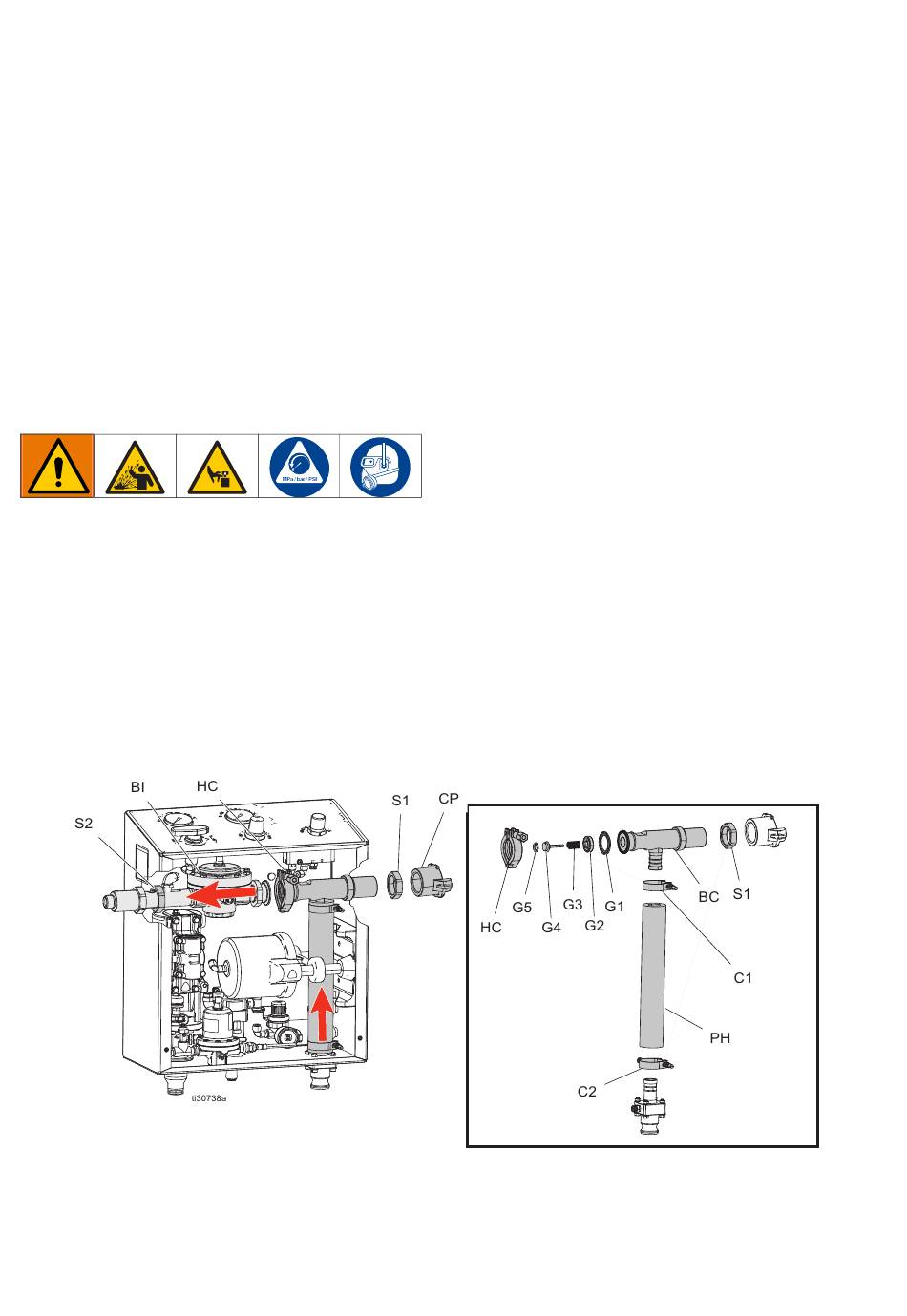

De klemslang vervangen
1. Voer de Drukontlastingsprocedure, pagina 7.
2. Verwijder de klauwkoppeling (CP).
3. Verwijder de borgmoer (S1) op de buitenkant van
de bedieningskast.
4. Verwijder de klem (HC) tussen de straaluitlaat (B)
en de straalinlaateenheid (BI).
5. Verwijder de borgmoer (S2) op de binnenkant van
de regelkast. Verplaats de straalinlaateenheid (BI)
naar links zodat er ruimte is om het straalcircuit
te verwijderen.
28
6. Verwijder de keerkleponderdelen (G1, G2, G3, G4).
7. Verwijder de onderste slangklem (C2).
8. Trek de klemslang (PH) uit het kastje.
OPMERKING: gebruik het straalcircuit (BC)
als hendel en draai terwijl u trekt.
9. Haal de resterende slangklem los en verwijder
de klemslang uit het circuit.
De klemslang installeren
1. Plaats beide slangklemmen (C1, C2) op de
klemslang (PH). Laat 1/4 inch slang aan beide
uiteinden bloot.
2. Schuif de klemslang (PH) op de haak bij het
straalcircuit (BC).
3. Plaats het straalcircuit (BC) en de klemslang (PH)
in het kastje voor het knijpventiel.
4. Draai de borgmoer (S1) vast.
5. Controleer de pakking (G) en vervang deze waar
nodig. Installeer deze tussen de straalinlaateenheid
en straaluitlaat (B).
6. Installeer keerkleponderdelen (G2, G3, G4) met de
O-ring van de plunjerkop (G5) naar de luchtregelaar
tussen de straalinlaateenheid (B1).
7. Installeer de klem (HC) en draai vast met 20,3 N•m
(15 ft-lb).
8. Draai de slangklemmen (C1, C2) vast met
9,6 +/- 0,56 N•m (85 +/- 5 in-lb).
9. Draai (S2) vast.
10. Installeer de nieuwe klauwkoppeling (CP).
3A5039D
