16 AWG GRN/GEEL
4 AMP
DOOR KLANT
120VAC
AANGELEVERD
120 VAC
OPMERKINGEN:
1: UITSCHAKELAAR = 4A
2: ALLE DRADEN ZIJN 18 AWG TENZIJ ANDERS GESPECIFICEERD
3: STIPPELLIJNEN VERTEGENWOORDIGEN VELDBEDRADING
AC 100...240V
BLACK
14AWG
WHITE
14AWG
GREEN
14AWG
UIT / AAN
120VAC
WHITE
14AWG
BLACK
14AWG
BLACK
14AWG

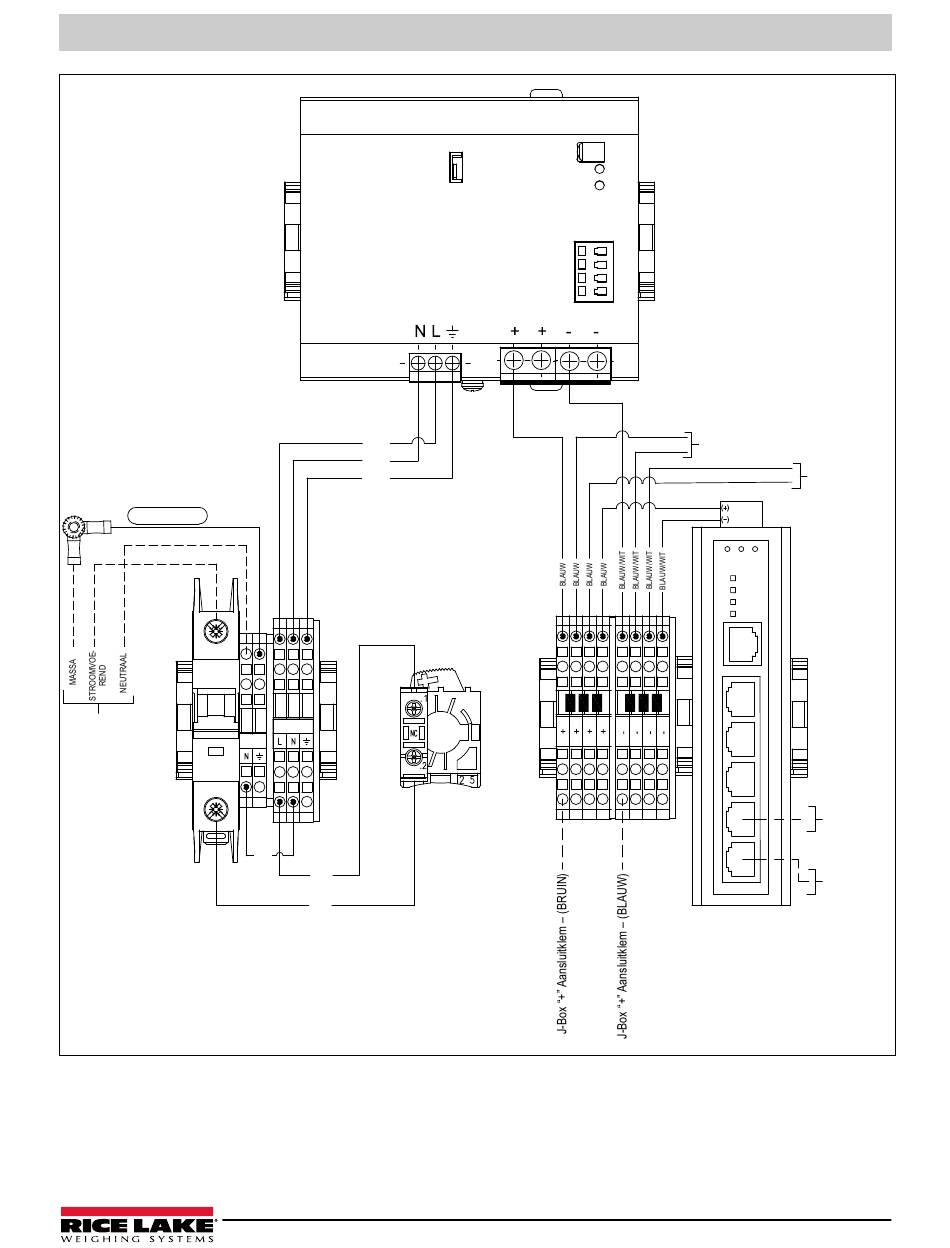

Afbeelding 5-6. Kioskbedrading
UITGANG DC 24V/40A
© Rice Lake Weighing Systems ● Alle rechten voorbehouden
Accessoires en bedrading
DISPLAY PC
VOEDING
PC ONDER
Afbeelding 5-7
op pagina 30
5
4
3
PC
BOVEN
2
Afbeelding 5-7
op pagina 30
1
J-BOX
Afbeelding 5-4
op pagina 27
SCHAKELAARPOORTEN
1: J-BOX ETHERNETSCHAKELAAR
2: iDIM PC LAN 1
3: DISPLAY PC LAN 1
4: NIET GEBRUIKT
5: NIET GEBRUIKT
