Installeren
Gangbare installatie bij vloermontage

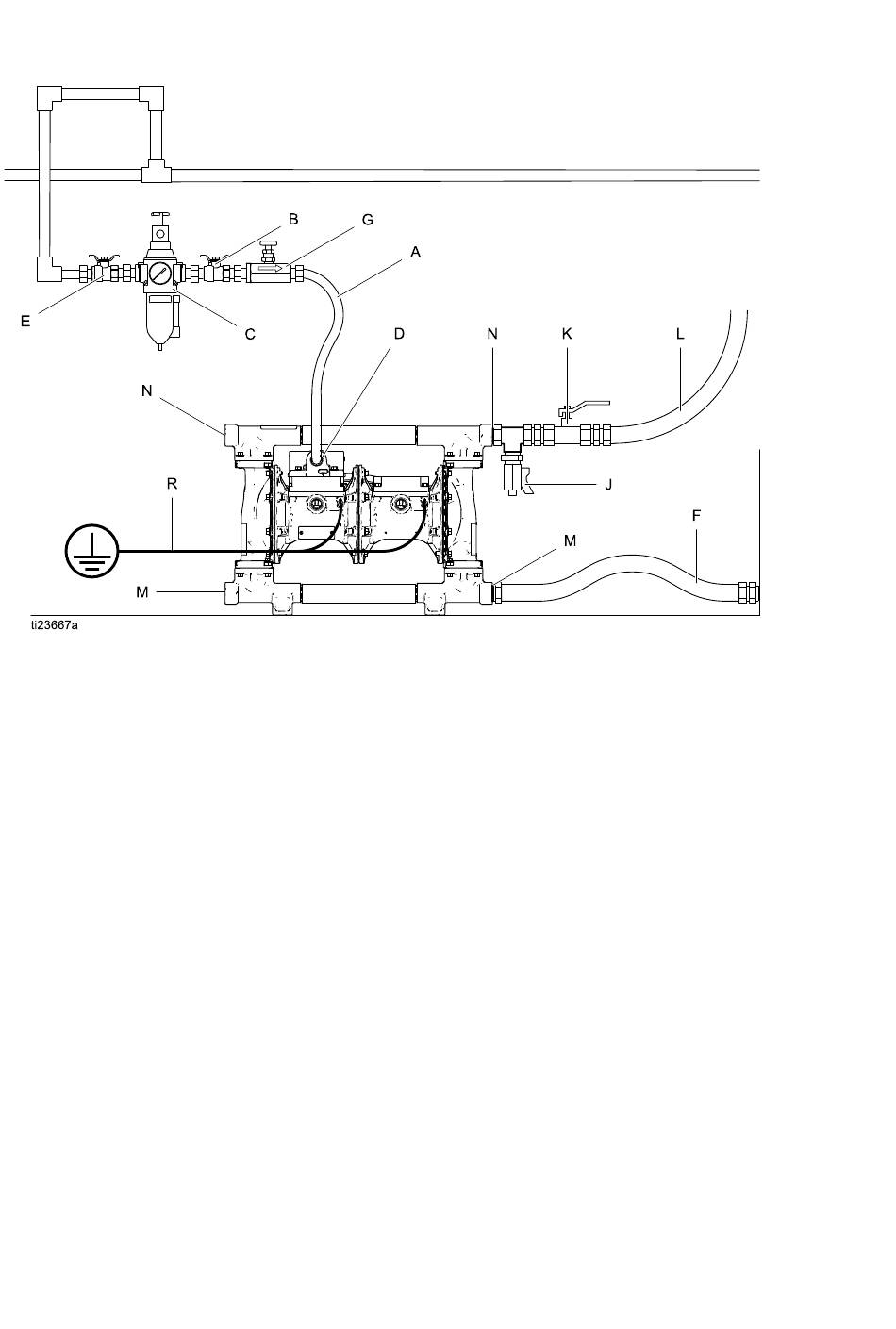

F i g u r e 3 G a n g b a r e i n s t a l l a t i e b i j v l o e r m o n t a g e
V E R K L A R I N G
A
u c h t t o e v o e r l e i d i n g
B
Z e l f o n t l a s t e n d h o o f d l u c h t v e n t i e l ( m o e t
a a n w e z i g z i j n o p d e p o m p )
C
u c h t fi l t e r e n - r e g e l a a r
D
u c h t i n l a a t
E
H o o f d l u c h t v e n t i e l ( v o o r t o e b e h o r e n )
F
F l e x i b e l e v l o e i s t o f a a n z u i g s l a n g
G
O p t i o n e e l n a a l d v e n t i e l v o o r a a n p a s s i n g v a n
p o m p s n e l h e i d .
1 2
J
V l o e i s t o f a f t a p v e n t i e l ( v e r e i s t )
K
V l o e i s t o f a f s l u i t v e n t i e l
L
F l e x i b e l e v l o e i s t o f u i t l a a t s l a n g
M
V l o e i s t o fi n l a a t ( 2 p o o r t e n o p a l u m i n i u m
s p r u i t s t u k k e n , 1 p o o r t o p r v s s p r u i t s t u k k e n )
N
V l o e i s t o f u i t l a a t ( 2 p o o r t e n o p a l u m i n i u m
s p r u i t s t u k k e n , 1 p o o r t o p r v s s p r u i t s t u k k e n )
R
A a r d i n g s d r a a d ( v e r p l i c h t , z i e
A a r d i n g , p a g e 8
) .
3 A 3 1 2 0 B
