Acrobat-Swing statief
2
59860003
3. Montagehandleiding
3.1 Montage van het statief
Leveringsomvang statiefvoet:
•
•
•
1
Voor montage benodigd toebehoren:
•
•
•
•
3
•
•
•
•
•
3.1.1 Montage van de statiefvoet
•
6
4
•
•
5
•
•
Uitgave 12
1 statiefvoet
1 statiefbuis
1 veerarm
2 antistatische wielen met remmen
2 wielen zonder remmen
1 gekleurde folie
2 kunststof halve ringen
1 kunststof huls
1 beveiligingssegment
1 plaatje
1 borgring
1 borgring-tang

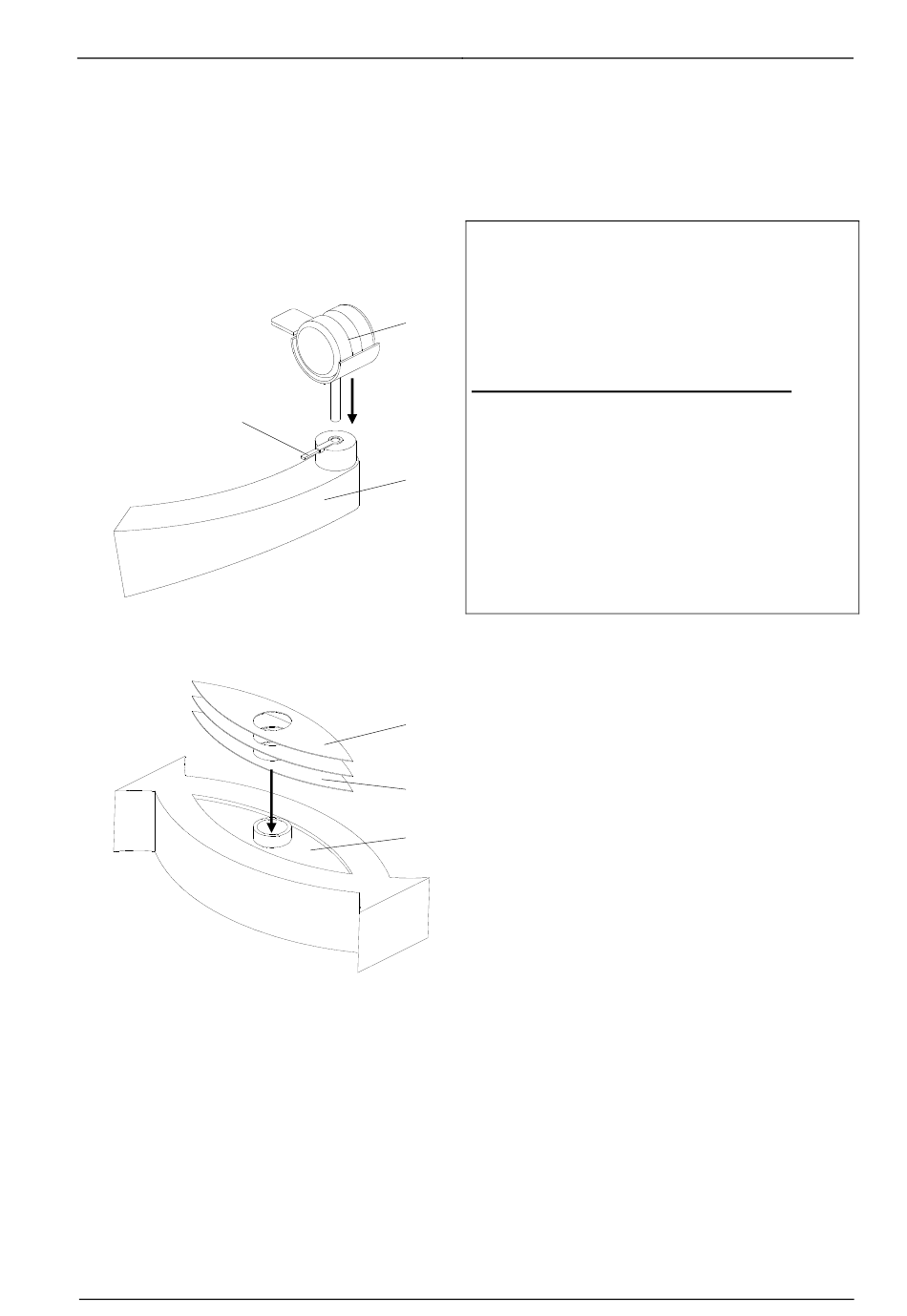

Leid de twee antistatischen wielen 1 met
remmen door de ringkabelschoen van de
PA-leiding 2 en steek deze helemaal in de
statiefvoet 3.
Steek de wielen zonder remmen er
helemaal in.
Controleer of de wielen goed vastzitten.
Trek de plakfolie 4 eraf, leg de gekleurde
folie in de oogvormige verdieping 5 en druk
deze gelijkmatig aan.
Trek de transparante beschermfolie 6 eraf.
11.10.2011 / Bak pagina 5/22
