Onderdelen van het moederbord

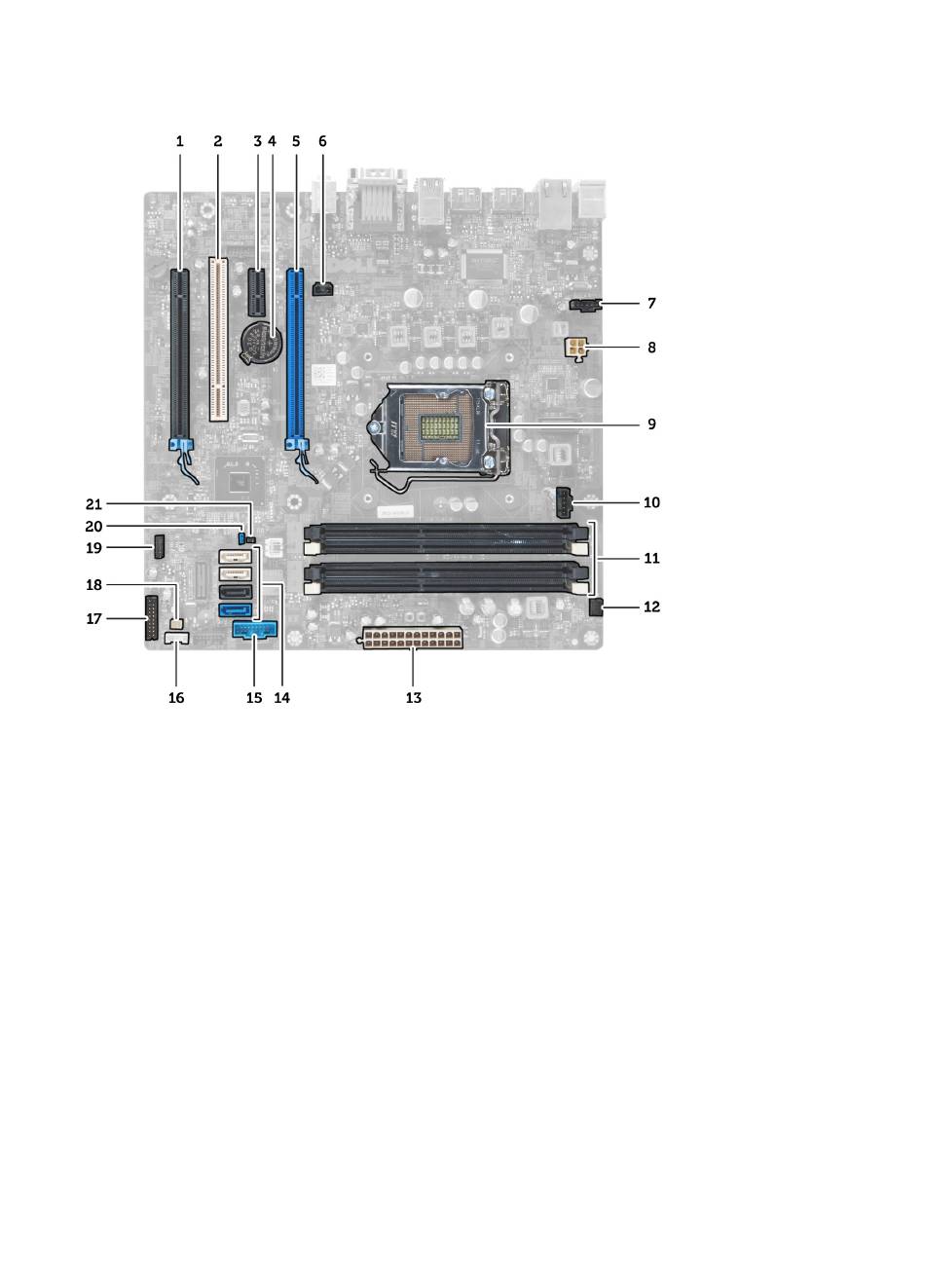

Afbeelding 1. Onderdelen van het moederbord
1.
PCI Express x16-sleuf (bekabeld als x4)
3.
PCIe x1-sleuf
5.
PCI Express x16-sleuf
7.
Aansluiting systeemventilator
9.
CPU-fitting
11.
DDR DIMM-geheugensleuven (4)
13.
ATX 24–pins stroomaansluiting
15.
USB-aansluiting voorpaneel
17.
Geluidsaansluiting voorpaneel
19.
Aansluiting interne USB 2.0
21.
RTCRST jumperaansluiting
36
2.
PCI-sleuf
4.
Knoopcelbatterij
6.
Aansluiting intrusieschakelaar
8.
4–pin CPU stroomaansluiting
10.
Aansluiting ventilator warmteafleiding
12.
Aansluiting stroomschakelaar voorkant
14.
SATA-aansluitingen
16.
Aansluiting luidspreker
18.
Aansluiting warmtesensor
20.
Wachtwoord resetjumper
