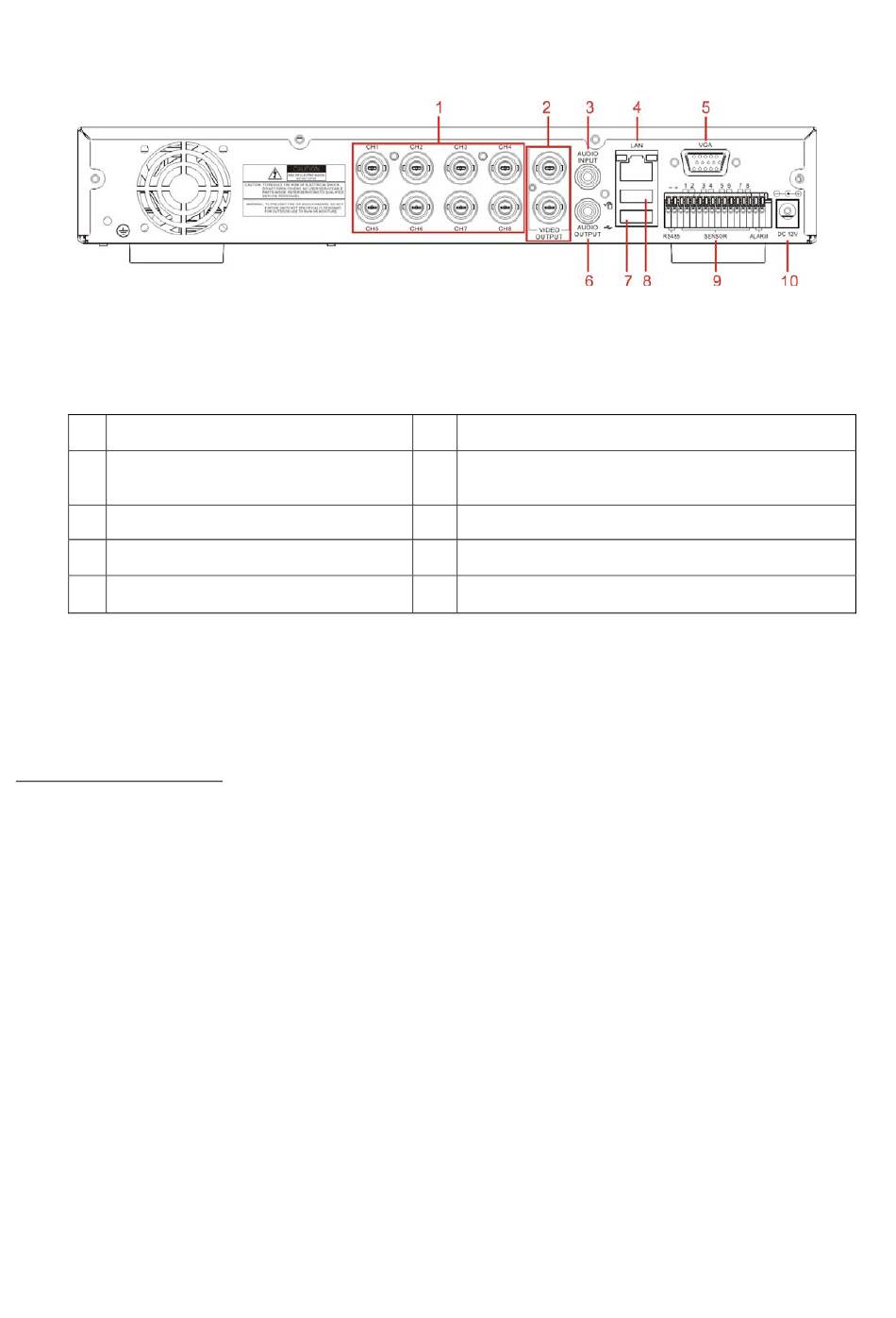

2.2.2 8-Kanaals achterpaneel
1
Kan. 1-8: Video ingangen
2
Video uitgangen
3
Audio Ingang
4
LAN poort voor Netwerk (RJ45)
5
VGA poort
RS 485 Poort Config.
4-Kan: RS485/Sensor/Alarm poort
functies (van links naar rechts):
Pin 1-2：PTZ Control poort
Pin 1：RS-485A
Pin 2：RS-485B
Pin 3-4： Sensor 1 ingang
Pin 5-6： Sensor 2 ingang
Pin 7-8: Sensor 3 ingang
Pin 9-10：Sensor 4 ingang
Pin 11-12：Alarm uitgang
6
Audio uitgang
7
USB poort: backup naar Flash Drive & Hard
Drive
8
Muis poort
9
RS-485/Sensor / Alarm poort
10
Adapter 12Vdc
8-Kan: RS485/Sensor/Alarm poort functies
(van links naar rechts):
Pin 1-2：PTZ Control poort
Pin 1：RS-485A / Pin 2：RS-485B
Pin 3-4：Sensor 1 ingang
Pin 4-5：Sensor 2 ingang
Pin 6-7：Sensor 3 ingang
Pin 7-8：Sensor 4 ingang
Pin 9-10：Sensor 5 ingang
Pin 10-11：Sensor 6 ingang
Pin 12-13：Sensor 7 ingang
Pin 13-14：Sensor 8 ingang
Pin 15-16：Alarm uitgang
