162 BEDIENINGSOVERZICHT
Achterkant

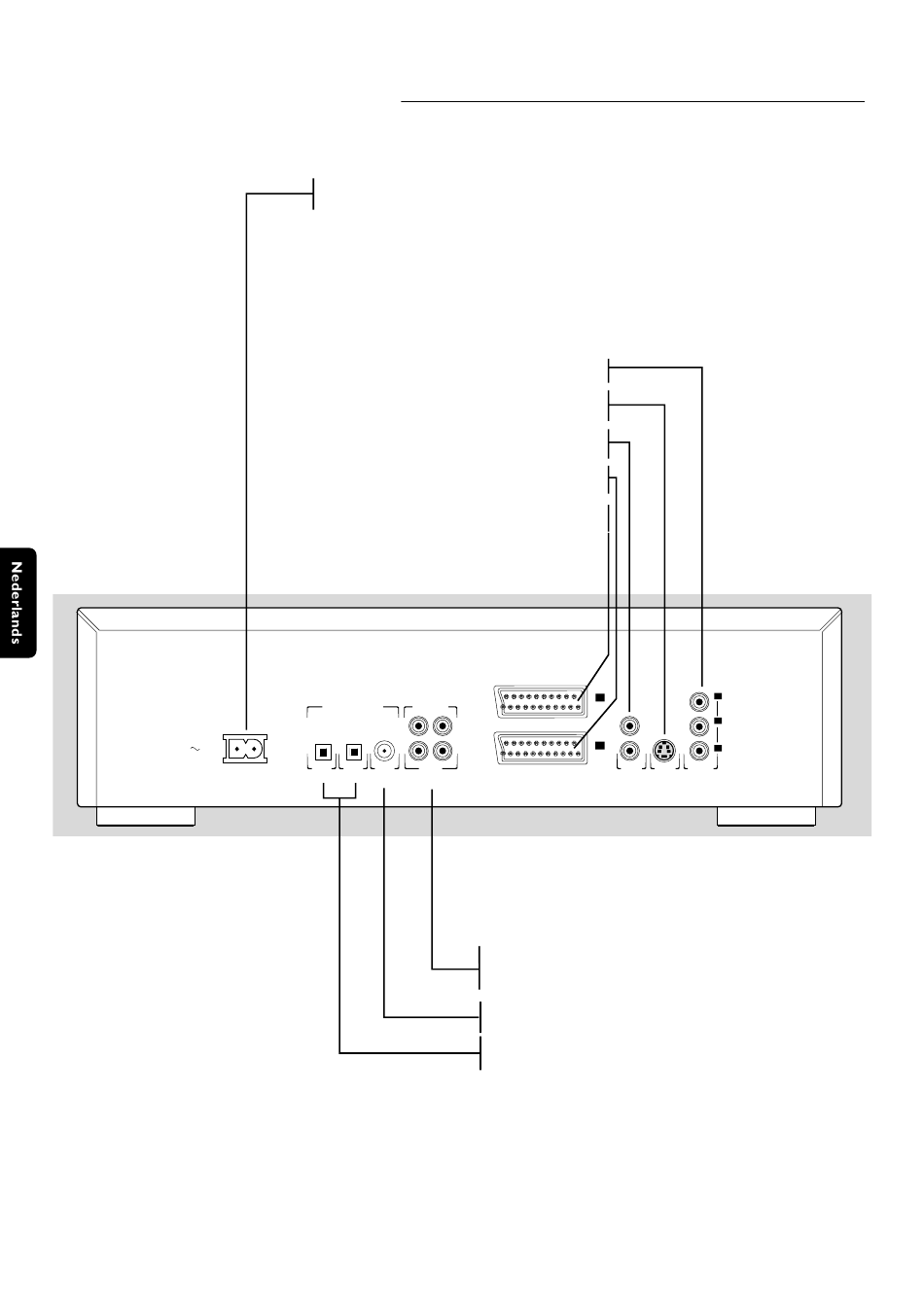

Netaansluiting
- aansluitpunt voor het netsnoer
- voor aansluiting van een TV met YUV-ingangen
- voor aansluiting van een TV met S-Video-ingangen (Y/C)
- voor aansluiting van een TV met CVBS-video-ingangen
- voor aansluiting van een TV met een euroconnector
Euroconnector (AUX-VCR)
- voor aansluiting van bijvoorbeeld een videorecorder
DIGITAL AUDIO OUT
STEREO OUT
PCM - MPEG2 - DOLBY DIGITAL - DTS
OUT
OUT
OUT
ANALOG
OPTICAL
OPTICAL
COAX
Let op: Raak de aansluitpennen van de connectors aan de achterkant
van het apparaat niet aan. Het apparaat zou dan beschadigd kunnen
raken door elektrostatische ontlading.
TV-aansluitingen
YUV(YC
C
)
B
R
S-Video (Y/C)
Video (CVBS)
Euroconnector TV OUT
II
AUX-VCR
LEFT
I
RIGHT
TV-OUT
Audioaansluitingen
2 x analoge audio-uitgangen L/R
- voor aansluiting van een versterker, receiver
of stereo-installatie
Digitale audio-uitgang (coaxiaal)
- voor (coaxiale) aansluiting van digitale apparatuur
2 x digitale audio-uitgangen (optisch)
- voor (optische) aansluiting van digitale apparatuur
Y
C
B
C
R
(CVBS)
(Y/C)
(Y-Cr-Cb)
VIDEO OUT
S-VIDEO OUT
VIDEO OUT
