- Pagina 1 PCE Brookhuis B.V. Institutenweg 15 7521 PH Enschede Nederland Telefoon: +31 53 737 01 92 info@pcebenelux.nl www.pcebrookhuis.nl GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10...
-
Pagina 2: Inhoudsopgave
GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 Inhoudsopgave 1 Veiligheid .............................. 3 2 Eigenschappen ............................4 3 Technische specificaties ........................4 4 Leveromvang ............................4 5 Apparaat omschrijving.......................... 5 6 Bediening .............................. 6 6.1 ingebruikname / plaatsen van de batterijen ................. 6 6.2 Kabellengtemeetapparaat in- en uitschakelen ................6 6.3 Hoofdmenu ............................ -
Pagina 3: Veiligheid
Gebruik voor het reinigen van het apparaat een doek. Gebruik onder geen beding oplos- of schuurmiddelen. • Het apparaat mag alleen met toebehoren uit het aanbod van PCE Instruments uitgebreid worden, of met toebehoren van gelijkwaardige vervanging. • Controleer het apparaat voor aanvang van de meting altijd op onvolledigheden of schade, bij zichtbare schade mag het apparaat niet in gebruik genomen worden. -
Pagina 4: Eigenschappen
Opslagtemperatuur -10 ... +50 °C (+14 ... +140 °F) Relatieve luchtvochtigheid 0 ... 80 % r.v. 4 Leveromvang 1 x Kabellengtemeter PCE-CLT 10 2 x Meetkabel 2 x Alligatorclip 2 x AA-Batterij 1,5 V 1 x Transporttas 1 x Handleiding... -
Pagina 5: Apparaat Omschrijving

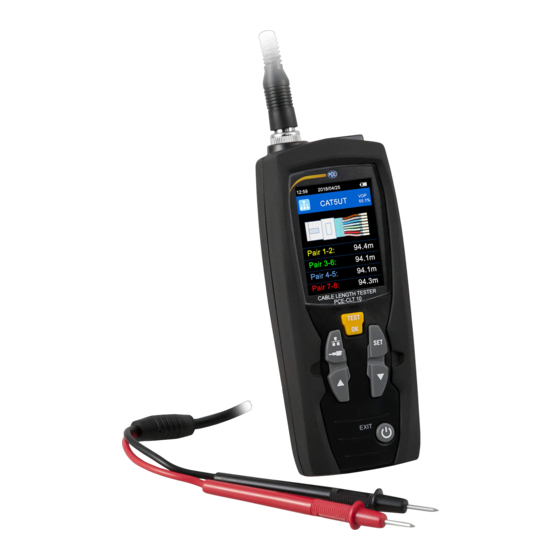

GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 5 Apparaat omschrijving 1. BNC-aansluiting – voor de meting van de kabellengte via de Coax-optie 2. RJ45-aansluiting - voor de meting van de kabellengte via de netwerk-optie 3. LC Display 4. OK en meettoets 5. Toets voor de omschakeling tussen Coax en netwerk 6. -
Pagina 6: Bediening
GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 6 Bediening 6.1 ingebruikname / plaatsen van de batterijen Om de kabellengtemeter te gebruiken, moet u allereerst de meegeleverde batterijen plaatsen. Maak het batterijvak aan de achterzijde van het apparaat open en plats de batterijen op de weergegeven manier. -
Pagina 7: Meting Van De Kabellengte
GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 Naar boven in het menu Naar beneden in het menu Selectie bevestigen met behulp van de -toets 6.4 Meting van de kabellengte 6.4.1 Meetvoorbereiding Verbindt de kabel waarvan u de lengte wilt meten met het meetapparaat. Wanneer u een netwerkkabel wilt controleren via RJ45, gebruikt u de RJ45-aansluiting. -
Pagina 8: Kabeltype Selecteren
GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 Bevestig uw keuze met de -toets, Zodra u zich in de meetmodus voor de kabellengte bevindt, verschijnt afhankelijk van uw gemaakte keuze een van de volgende beeldschermen: Coax-modus RJ45-modus Belangrijk: Metingen mogen niet aan stroom voerende kabels doorgevoerd worden. -
Pagina 9: Kabel-'Bibliotheek' Vop
GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 6.5 Kabel-‘bibliotheek’ VOP Selecteer ‘Velocity of propagation’ in het hoofdmenu en aansluitend ‘VOP Library’. Hierna kunt u kiezen of u de gebruikte coaxkabels of netwerkkabels wilt bekijken. Tot slot kunt u de gewenste kabelinfo bekijken met de... -
Pagina 10: Vooringesteld Kabeltype
-toets kunt u de actuele kabel wissen. Om het wissen te bevestigen, drukt u op . Om het wissen te annuleren drukt u de -toets. 6.5.1 Vooringesteld kabeltype De volgende kabeltypes zijn reeds vooringesteld in de PCE-CLT 10: Naam Fabrikant Naam Fabrikant... - Pagina 11 GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 • Voer bij ‘Length’ de lengte van de aangesloten kabel in. U kunt kiezen uit een lengte tussen 5 en 999 meter. Om de waarde te veranderen, drukt u op en past u de waarde aan met behulp van .
-
Pagina 12: Kabel Opslaan Met Een Bekende Vop
GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 • Druk tot slot op de -toets, om de aangemaakte kabel op te slaan in de ‘bibliotheek’. 6.5.3 Kabel opslaan met een bekende VOP Is de VOP van een kabel bekend, dan kunt u deze ook zonder referentiemeting invoeren. Ga allereerst naar het menu en doorloop de volgende stappen: •... -
Pagina 13: Verloop Weergeven
GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 • Onder ‘VOP’ kan de bij u bekende VOP-waarde ingevoerd worden. U selecteert het invoerveld met en kies de gewenste cijfers en letters met behulp van . Met -toets springt u naar het volgende cijfer/letter. Bevestig met •... -
Pagina 14: Instellingen
GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 6.7 Instellingen Om instellingen voor te nemen, gaat u naar het hoofdmenu. Selecteer hier het menupunt ‘Setting’. Hier vindt u de volgende instellingsmogelijkheden: Menu Beschrijving Eenheid Hier kunt u de eenheid instellen. U heeft de keuze tussen “m” (meter) en “ft”... -
Pagina 15: Garantie
GEBRUIKSAANWIJZING Kabellengtemeter PCE-CLT 10 7 Garantie Onze garantievoorwaarden zijn te vinden in onze algemene voorwaarden, op onze website: https://www.pce-instruments.com/dutch/verkoopvoorwaarden 8 Verwijdering en contact Batterijen mogen niet worden weggegooid bij het huishoudelijk afval; de eindgebruiker is wettelijk verplicht deze in te leveren. Gebruikte batterijen kunnen bij de daarvoor bestemde inzamelpunten worden ingeleverd.
