Installatie
Installatie

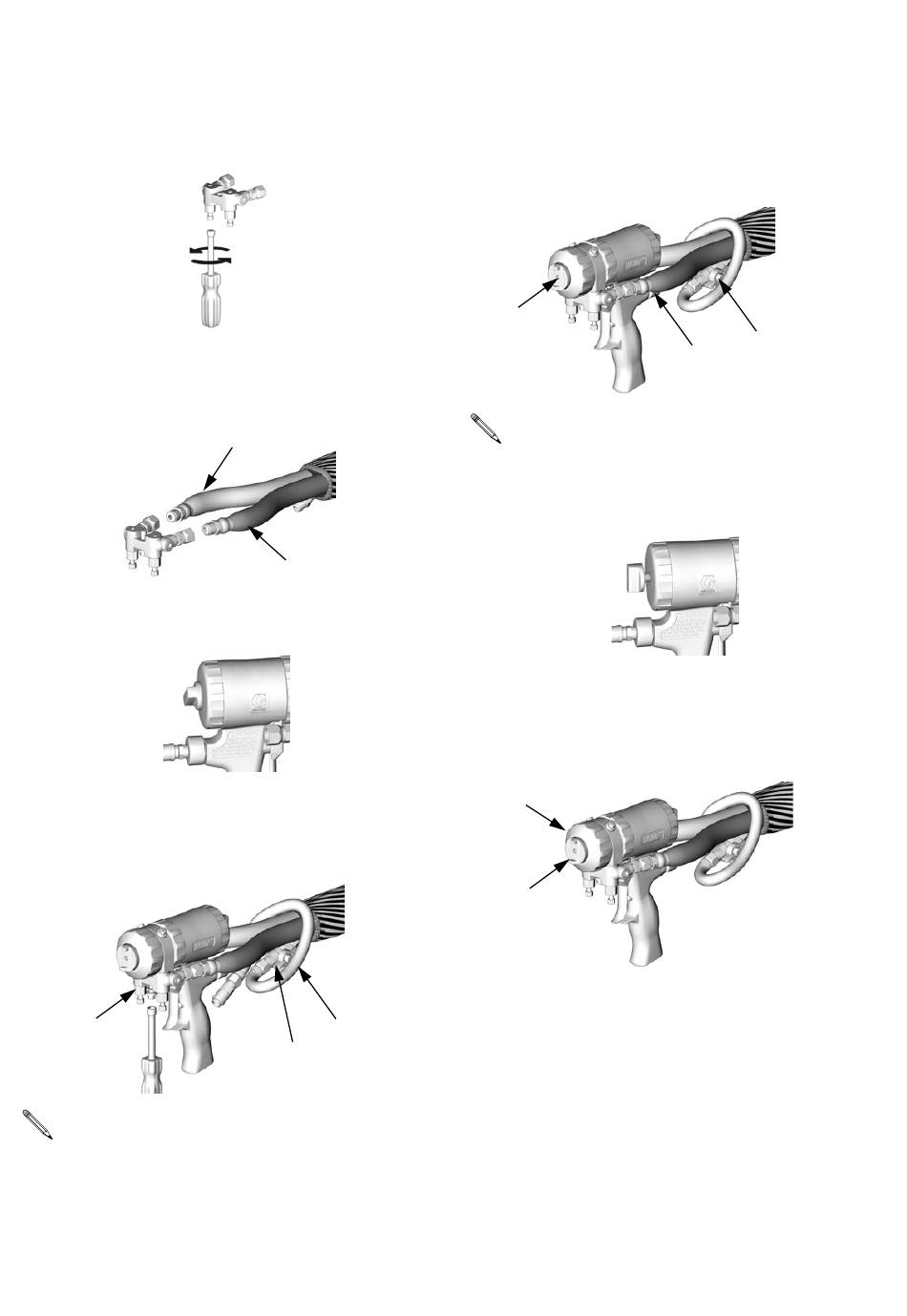

1. Sluit de vloeistofventielen A en B.
2. Sluit de vloeistofslangen A (ISO) en B (HARS)
aan op het vloeistofspruitstuk.
3. Schakel de zuigerbeveiliging in, pagina 12.
4. Sluit het flexibele slangdeel (V) en de luchtkraan
(W*) aan op de slang van de persluchtvoorziening.
Sluit het materiaalverdeelstuk (M) aan op het pistool.
M
Voor het eventueel wijzigen van de positie van
het verdeelstuk of het gebruik van de optionele
materiaalinlaten, zie pagina's 18 en 18.
14
TI2411A
B (HARS)
TI2417A
A (ISO)
TI2409A
V
W*
TI2554A
5. Sluit de snelkoppeling aan (D). Draai de luchttoevoer
open. Open de luchtklep (W*). Er moet lucht
uit de spuitmond (N) stromen.
N
Voor het gebruik van de optionele luchtinlaat,
zie pagina 18.
6. Ontgrendel de zuigerbeveiliging, zie pagina 12.
7. Trek de trekker in om te controleren of de slag
de hele mengkamer bereikt. De voorkant van
de luchtkap (C) moet ongeveer gelijk komen
met de klemring (U).
U
C
* (W) Niet bijgeleverd met spatwerkpistool.
W*
D
TI2414-1A
TI2410A
TI2414-1A
312569
