Samenvatting van Inhoud voor Winny FRISBEE-HJ1101J

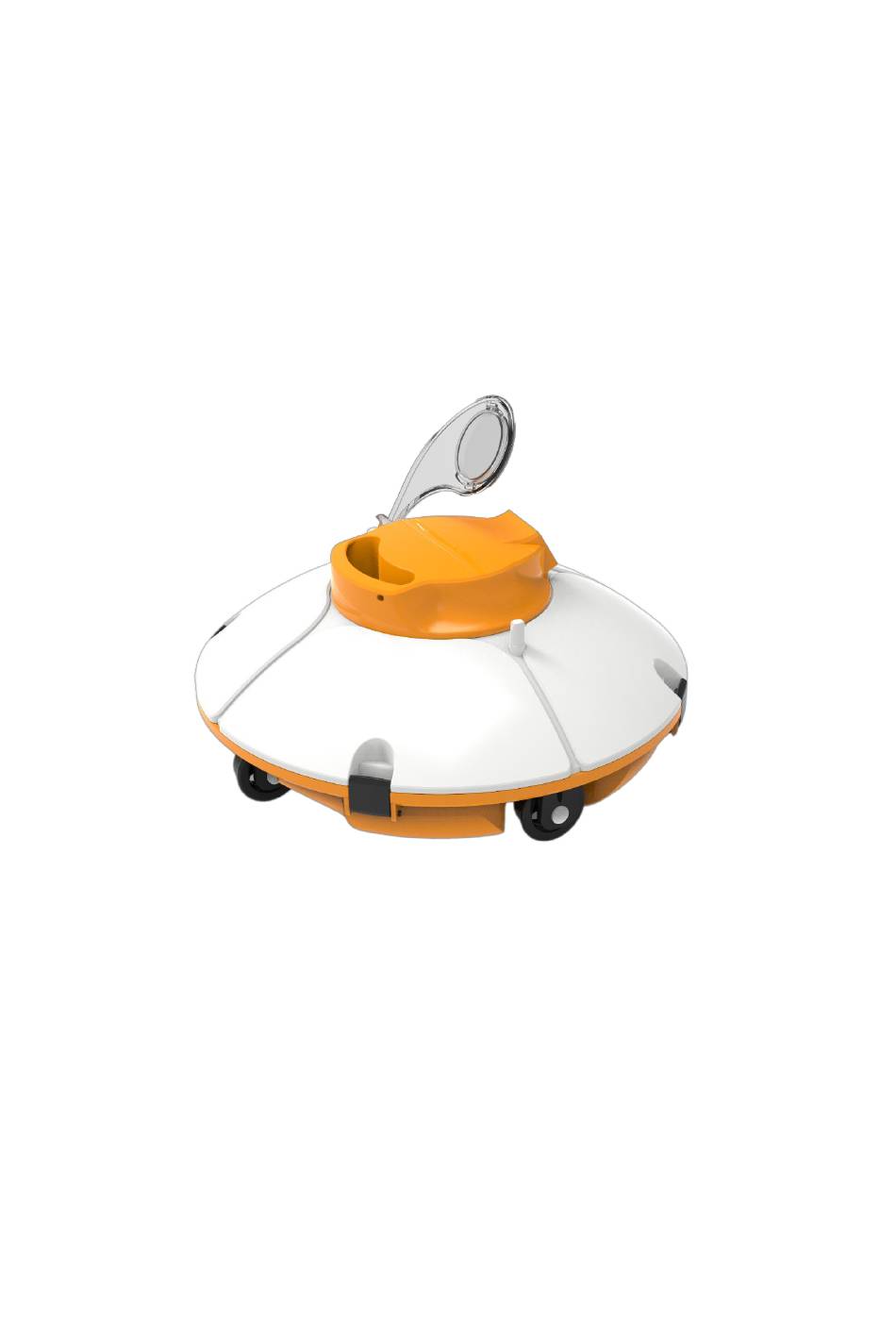

- Pagina 1 ROBOT BODEMSTOFZUIGER FRISBEE©-HJ1101J SPECIAAL VOOR VLAKKE ZWEMBADBODEMS HANDLEIDING...
-
Pagina 2: Inhoudsopgave
Bedankt voor de aankoop van de robot bodemstofzuiger Frisbee. Neem voor vragen of problemen contact op met uw dealer. Inhoudsopgave Belangrijke voorzorgsmaatregelen ......................3 Introductie ............................. 4 Uiterlijk kenmerken en structuur ....................4 III. Specificaties ........................... 4 Instructies ............................6 4.1 Voorzorgsmaatregelen ........................ -
Pagina 3: Belangrijke Voorzorgsmaatregelen
Belangrijke voorzorgsmaatregelen 1. Lees de handleiding aandachtig door en gebruik de robot volgens de handleiding. Wij zijn niet aansprakelijk voor schade of letsel door oneigenlijk gebruik. 2. Gebruik enkel de accessoires die worden aanbevolen of verkocht door de fabrikant. 3. Dit model is geschikt voor zwembaden met een vlakke bodem. 4. -
Pagina 4: Introductie
veroorzaken. Besteed hier alstublieft aandacht aan. 19. Gebruik of bewaar de robot niet in de buurt van een warmtebron. 20. Het is verboden om de schaal van de stofzuiger te doorboren met spijkers of andere scherpe voorwerpen. Ook hameren, stoten of gooien is niet toegestaan. Introductie De robot bodemstofzuiger Frisbee is een nieuw type oplaadbare automatische reiniger die het zwembadwater filtert en zwevende deeltjes verwijdert zonder dat het zwembadwater moet worden... - Pagina 5 2. Model: HJ1101J 3. Voltage: 12.6V 4. Vermogen: 30W 5. Werkcyclus: 60min 6. Nominale ingangsspanning van de adapter: 100Vac-240Vac 7. Ingangsvermogen van de adapter: 47Hz-63Hz 8. Nominale uitgangsstroom van adapter: 1 A 9. Nominale uitgangsspanning van de adapter: 12.6V 10. Oplaadtijd: 3-4 uur 11.
-
Pagina 6: Instructies
Instructies 4.1 Voorzorgsmaatregelen a. Wanneer u de robot in het zwembad plaatst, dient de lucht in de robot als volgt te worden afgevoerd. ① Houd de stofzuiger vast en dompel deze 5-6 seconden verticaal onder, totdat er geen bellen meer uitkomen (fig. 1). ②... - Pagina 7 Installeer de zwenkplaat en het drijvende handvat voor gebruik. d. Installeer de krabber voor gebruik om mogelijke vuillekken te voorkomen. e. Zorg ervoor dat de bovenklep van de stofzuiger stevig op het chassis is gemonteerd.
- Pagina 8 f. Let bij het bevestigen van de bovenklep en het chassis op de installatierichting zoals weergegeven in de onderstaande afbeelding: de pijlpositie bij de gesp van de bovenklep moet worden uitgelijnd met de gatenpositie bij de gesp van het chassis. g.
-
Pagina 9: Snelle Bediening
Bij het plaatsen in of verwijderen uit het zwembad voorkomen dat de robot de wand raakt, dit om beschadigingen te vermijden. Houd de reiniger 10-15 seconden boven het wateroppervlak totdat deze leegloopt voordat u hem uit het zwembad verwijdert. k. Pak de drijvende handgreep en trek aan het touw om hem op het wateroppervlak te tillen, en pak vervolgens de handgreep vast om hem uit het zwembad te verwijderen. - Pagina 10 Groeven voor wiellimietpalen A, B, C zijn gedrukt op de wiellimietpalen van het chassis. Wiellimietpalen worden standaard geïnstalleerd op C (links) en A (rechts). Wielgesp Wiellimietpaal Zoals weergegeven in de afbeelding, duwt u op de wielgesp, trekt u de wielonderdelen naar beneden...
- Pagina 11 en verwijdert u deze. Installeer vervolgens de limietpaal opnieuw in het chassis om de verschillende looppaden te realiseren. Vier instellingen voor de wielen worden aanbevolen: Instelling 1: standaardinstelling: B-C, voor de meeste zwembaden. Wielhoek Looppad...
- Pagina 12 Instelling 2: C-A, als de draai hoek te groot is. Wielhoek Looppad...
- Pagina 13 Instelling 3: C-C, wanneer de lengte en breedte van het zwembad groot zijn. Wielhoek Looppad...
- Pagina 14 Instelling 4: B-A, voor ronde zwembaden. Wielhoek Looppad Opmerking: dit zijn de aanbevolen instellingen. Andere instellingen werken mogelijk beter voor uw zwembad.
-
Pagina 15: De Filterlade Reinigen
4.4 De filterlade reinigen a. Open de robot met behulp van de clips b. Verwijder de filterlade Reinig de filterlade en het chassis... - Pagina 16 d. Zet de robot weer in elkaar e. Bevestig de clips...
-
Pagina 17: Probleemoplosser
Probleemoplosser Symptoom Mogelijke oorzaak Oplossing Lage batterij Laad de batterij op Geen buzzer of draaiende impeller na inschakeling Interne fout Contact after-sales service De zoemer geeft nog steeds alarm of de impeller draait niet Interne fout Contact after-sales service nadat de robot volledig in het water is ondergedompeld Haal de robot uit het zwembad en De zwenkplaat kan niet omhoog... -
Pagina 18: Zoemer Informatie
Zoemer informatie Status Betekenis Zoemt indien niet volledig ondergedompeld in het water; stopt met Ingeschakeld zoemen na volledig ondergedompeld te zijn in het water Uitgeschakeld Stopt met zoemen VII. Paklijst Item Naam Model QTY (pc) Opmerking Robot HJ1101J In doos Adapter In doos Handleiding en certificaat... -
Pagina 19: Garantie
VIII. Garantie Dit product heeft alle kwaliteitscontroles en veiligheidstests doorstaan, uitgevoerd door de technische afdeling van de fabriek. Garantie informatie: 1. De garantie wordt gedurende 12 maanden vanaf de oorspronkelijke aankoopdatum gedekt. 2. Deze garantie komt te vervallen als het product is gewijzigd, onjuist is gebruikt of is gerepareerd door onbevoegd personeel.
