Reparatie

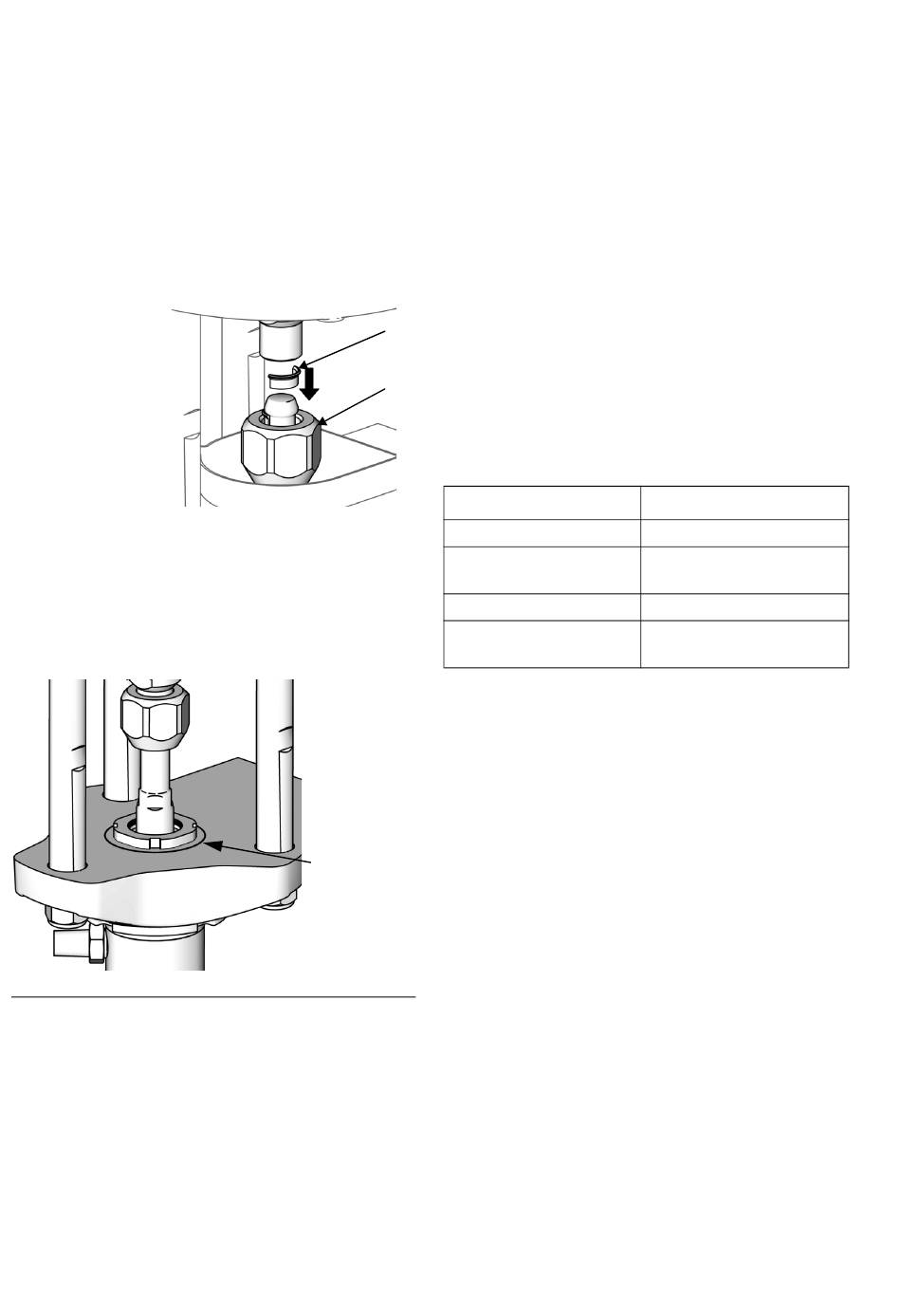

De verdringerpomp weer
aansluiten
1. Leg de luchtmotor op zijn kant en draai de
verdringerpomp dan met de hand in de
adapterplaat. Zet de pomp weer rechtop.
2. Houd de pistoolstang van de luchtmotor met één
hand omhoog. Plaats met uw andere hand de
koppelmoer (9) op de verdringerstang.
3. Zet de koppe-
lingskragen
(10) in de kop-
peling (9) zodat
de grote flen-
zen omhoog
wijst.
4. Laat de
pistoolstang
van de
luchtmotor
langzaam in de verdringerstang vallen. Draai de
koppelmoer (9) met de hand vast.
5. Schroef de verdringerpomp in de adapterplaat (3)
totdat de bovenkant van de cilinder gelijk met de
bovenkant van de adapterplaat ligt.
A
. 6. Lijn cilinder en adapterplaat uit.
FB
16
10
9
ti12817a
Cilinder,
geen
oliereservoir,
moet vlak
liggen met
plaat.
ti12814a
6. Lijn vloeistofuitlaat uit zoals getoond en draai de
contramoer vast.
7. Lijn het TSL-reservoir (7) uit en duw het naar
beneden op zijn plaats.
8. Houd de platte zijden van de motorstang vast met
een sleutel. Draai de koppelmoer (9) met een
andere sleutel vast.
OPMERKING: Alle modellen W03xxx, W15BAS,
W15BBS, W10CAS en W10CBS hebben tussen
de zuigerstang van de luchtmotor en de
koppelmoer een geschroefde verloopkoppeling.
Bij het losdraaien van de koppelmoer moet de
steeksleutel op de verloopkoppeling gezet
worden, niet op de zuigerstang van de luchtmotor.
Draai de koppelmoer vast volgens de
onderstaande tabel.
Motor
M02xxx
M02xxx (alleen op
modellen W03xxx)
M04xxx
M07xxx - M34xxx
Aandraaien tot
31-35 N•m (23-26 ft-lb)
102-108 N•m
(75-80 ft-lb)
68-75 N•m (50-55 ft-lb)
102-108 N•m
(75-80 ft-lb)
313654M
