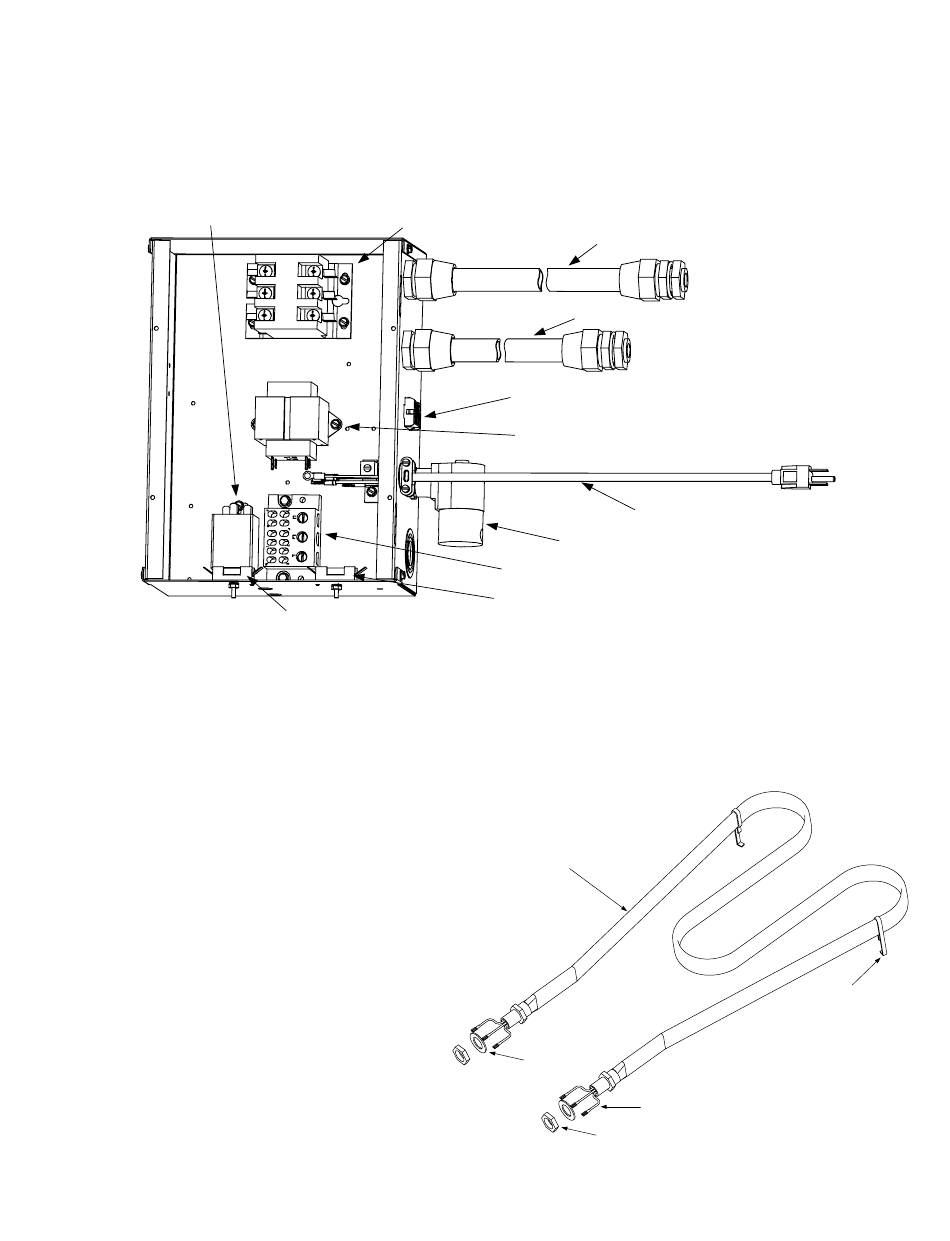

NB: Dit is een samengestelde tekening die enkel voor illustratieve doeleinden bedoeld is. Op de
tekening staan alle onderdelen die in de componentkast geïnstalleerd kunnen worden. De aanwezige
onderdelen variëren afhankelijk van de specifieke configuratie van een bepaald toestel.
NB: Raadpleeg het volgende bedradingsschema voor draadverbindingen.
Mandliftrelais (enkel 8SMS en 8BC)
6.3.3 Het element vervangen
1. Laat het water uit de kookpot lopen en haal de stekker uit het stopcontact.
2. Haal de cover van de componentkast weg. (Het is gemakkelijker als u de afvoerbuis onder de afvoerkraan
ook verwijderd, zodat u beter aan de binnenkant van de componentkast kunt).
3. Noteer waar de kabels verbonden zijn met
de contactgever, maak de kabels daarna
los.
4. Snijd in de glasvezelisolatie van de kabel
en verwijder die isolatie van de
elementkabels.
5. Snijd de metalen bedradingsklemmen die
de bovenlimietthermostaat met het element
verbinden af. Zorg ervoor dat u de
thermostaat niet buigt.
8050377J: 208 V tot 230 V 8SMS, 8BC, 8C
8050462C: 480 V tot 120 V 8SMS, 8BC, 8C
Contactgever (alle toestellen)
Systeemzekering en houder (alle toestellen)
Mandliftbedrading conduit (enkel 8SMS en 8BC)
Elementbedrading conduit (alle toestellen)
15-pensbedradingsboom verbindingsplug (alle toestellen)
Transformator (alle toestellen)
120 V Stroomsnoer (enkel 480 V/120 V
toestellen)
Solenoïdeklep (enkel toestellen met Autofill/Autoskim)
Aansluitblok (alle toestellen)
Mandliftzekering en houder (enkel 8SMS en 8BC)
Maak de bovenlimietthermostaat
vast aan de binnenkant van dit
been met twee metalen
draadklemmen.
Teflon afdichtring
73,3 cm kabels worden voor
meer duidelijkheid verkort
Koperen moer
6-3
Standoff
weergegeven.
