Onderdeel Beschrijving
NMEA 0183-kabel
Relais (spoelstroom van 100 mA)
Schakelaars om lamp- of hoornsignalen in en uit te
schakelen
Onderdeel
Draadkleur
Rood
Zwart
Geel
Overwegingen bij video-invoer en -uitvoer
Op dit toestel kan video worden ingevoerd vanaf bronnen voor
composite, component en digitale video, afhankelijk van het
model. Ook kan video worden uitgevoerd naar een monitor.
Houd rekening met deze overwegingen wanneer u bronnen voor
video-invoer en -uitvoer verbindt.
• De modellen van acht en twaalf inch hebben twee composite-
videopoorten met de labels CVBS 1 IN en CVBS 2 IN. De
modellen van vijftien inch hebben vier composite-
videopoorten met de labels CVBS 1 IN, CVBS 2 IN, CVBS 3
IN en CVBS 4 IN.
• De modellen van vijftien inch hebben één poort voor
component video met het label COMPONENT IN (480i/576i).
◦ Op de poorten voor composite en component video
worden BNC-connectors gebruikt. U kunt een BNC-naar-
RCA-adapter gebruiken om een bron voor composite
video met RCA-connectoren aan te sluiten op deze
poorten.
◦ Video vanaf bronnen die zijn verbonden met deze
poorten, is alleen beschikbaar voor weergave op het
toestel of een extra monitor die is aangesloten op het
apparaat. Composite of component video wordt niet
gedeeld via het Garmin Marine Network of NMEA 2000-
netwerk.
• De modellen van vijftien inch hebben één videopoort met het
label DVI-I VIDEO IN waarop video vanaf digitale of analoge
bronnen wordt geaccepteerd via een DVI-D- of DVI-I-kabel.
◦ Zo nodig kunt u een HDMI-naar-DVI-D-converter
gebruiken om een HDMI-compatibele bron te verbinden
met dit toestel.
◦ Zo nodig kunt u een VGA-naar-DVI-I-adapter gebruiken
om een VGA-bron te verbinden met deze poort.
• U kunt een scherm verbinden met de DVI-I-poort VIDEO
OUT om een mirrorbeeld van het scherm weer te geven op
een computermonitor of HD-tv via een DVI-D- of DVI-I-kabel.
◦ Zo nodig kunt u een DVI-D-naar-HDMI-adapter gebruiken
om verbinding te maken met een HD-tv of ander HDMI-
compatibel scherm.
◦ Zo nodig kunt u een DVI-I-naar-VGA-adapter gebruiken
om verbinding te maken met een computermonitor of
ander VGA-compatibel scherm.
• Hoewel u het beste DVI-kabels kunt gebruiken die door
Garmin worden verkocht, kunt u ook kwalitatief
hoogwaardige DVI-kabels van andere merken gebruiken.
Aanbevolen wordt de DVI-kabel te testen door de toestellen
te verbinden voordat u de kabel geleidt.
Overwegingen bij pakkingen voor videoconnectors
Er worden rubberen pakkingen meegeleverd voor alle DVI- en
VGA-aansluitingen op het toestel. Deze pakkingen moeten
worden aangebracht tussen elke DVI- of VGA-poort en de
kabelconnector om schade aan de connectors te voorkomen.
Houd rekening met de volgende aandachtspunten bij het maken
van DVI- of VGA-aansluitingen.
GPSMAP 8000 installatie-instructies
Draadfunctie
Vermogen
Aarding
Alarm
• Blauwe pakkingen worden meegeleverd voor gebruik bij DVI-
aansluitingen.
• Grijze pakkingen worden meegeleverd voor gebruik bij VGA-
aansluitingen.

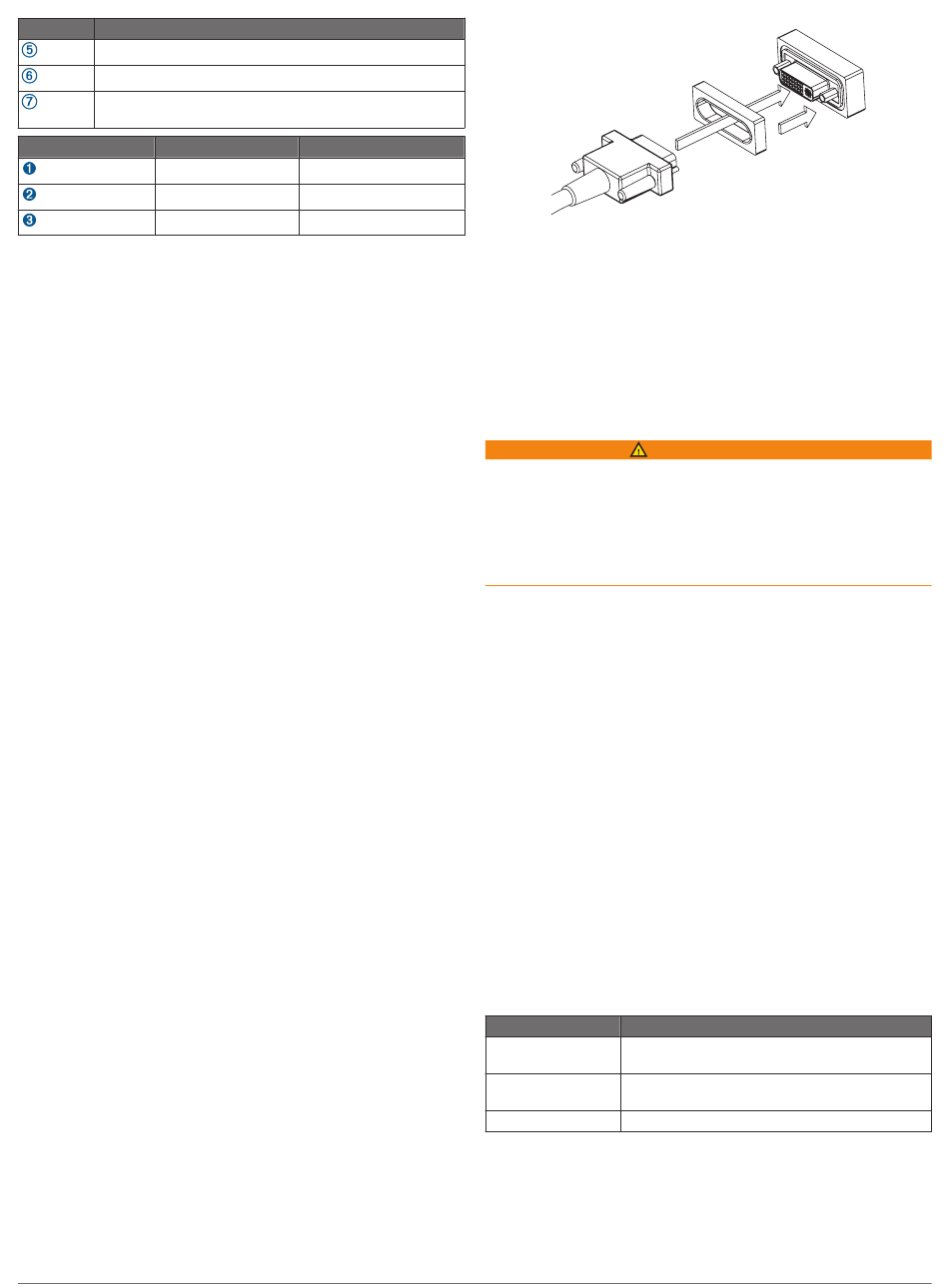

• Bij het installeren van de pakking tussen een VGA-
kabelconnector en de poort, moet de pijl op de zijkant van de
pakking in de richting van het toestel wijzen.
Verbindingen van kaartlezer
Verbinden met voeding
WAARSCHUWING
Verwijder bij het aansluiten van de voedingskabel niet de
geïntegreerde zekeringhouder. Om het risico van letsel of
schade aan het product door brand of oververhitting te
voorkomen, dient de juiste zekering te worden gebruikt, zoals
vermeld in de productspecificaties. Als de voedingskabel wordt
aangesloten zonder gebruik van de juiste zekering, vervalt de
garantie op het product.
1
Leid de voedingskabel naar de voedingsbron en het toestel.
2
Sluit de rode draad aan op de positieve pool van de accu (+)
en de zwarte draad op de negatieve pool van de accu (-).
3
Plaats de borg- en O-ring aan het uiteinde van de
voedingskabel.
4
Verbind de voedingskabel met het toestel door de borgring
naar rechts te draaien.
De kaartlezer verbinden met het Garmin Marine
Network
De kaartlezer is niet compatibel met Garmin kaartplotters
voorafgaand aan de GPSMAP 8000-serie en GPSMAP 8500.
Verbind de kaartlezer met een Garmin toestel in het Garmin
Marine Network via een Garmin Marine Network-kabel.
Gegevens van kaarten die worden geplaatst in de kaartlezer,
worden gedeeld met alle compatibele toestellen in het
Garmin Marine Network.
Specificaties
Fysieke specificaties
Modellen van acht inch
Specificatie
Afmetingen
7
Afmetingen
10
/
× 7
16
(B×H×D)
mm)
Schermgrootte
171 × 130 mm (6
(B×H)
Gewicht
3,23 kg (7,12 lbs)
31
17
/
× 4
/
inch. (265 × 190 × 115
64
32
47
1
/
inch × 5
/
inch)
8
64
13
