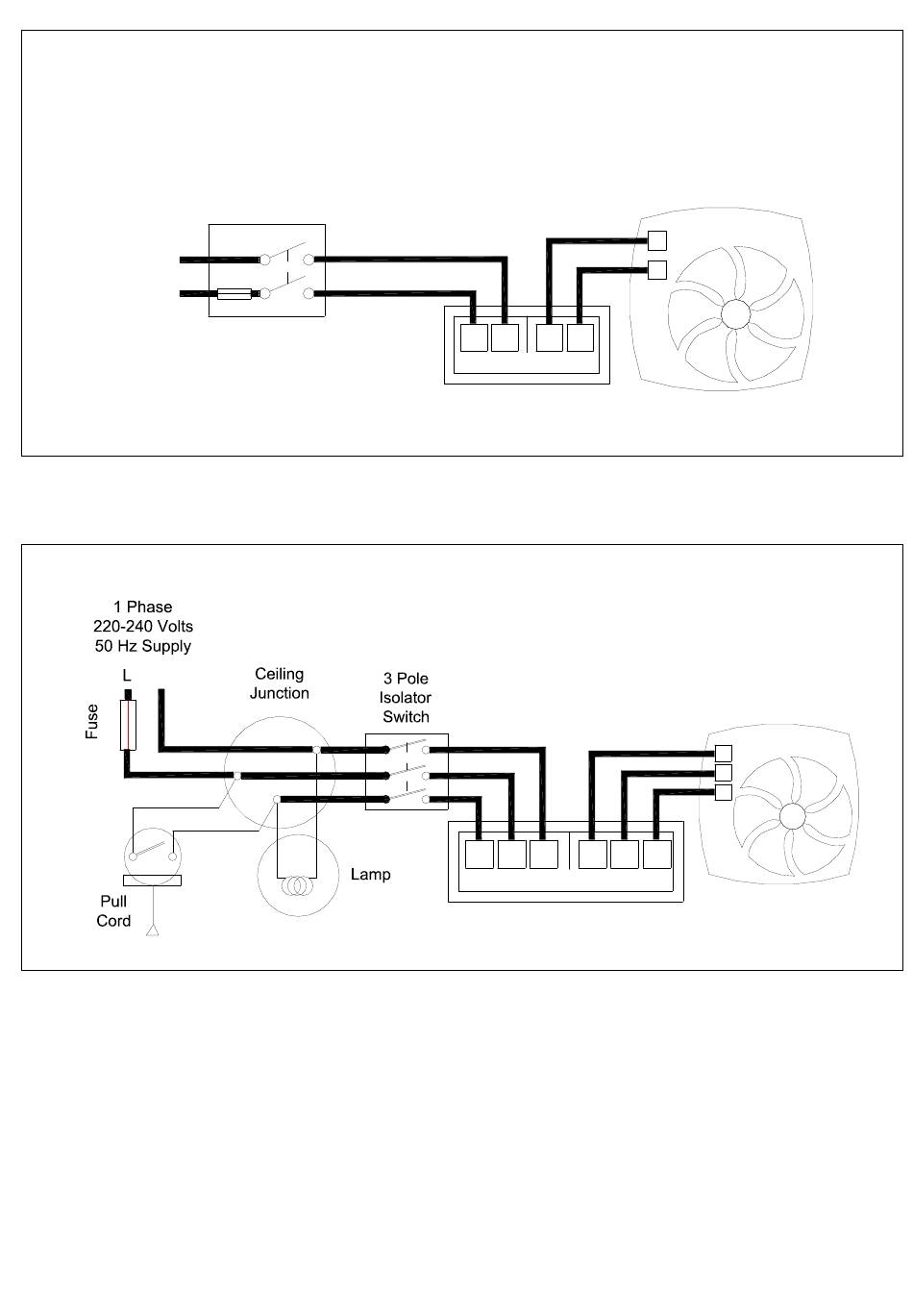

Fig.4
SILHOUETTE 100 SV12H (Without remote switch)
1 Phase Supply
(220-240V 50Hz).
N
~
L
Fig.5
~ N
BELANGRIJK: HET SIGNAAL MOET DEZELFDE FASE ZIJN ALS DE BINNENPUTFASE
FUSE
Switched
Fused Spur
SILHOUETTE 100 SV12H
SELV Supply
(12V 50Hz)
L
1
N
2
Controller
SELV Supply
(12V 50Hz)
L
N
1
2
L
S
Controller
Fan
1
2
Fan
1
2
3
3
