De aandrijfas en de verbindingsplaat van het
vliegwiel verwijderen (bladz.
3.
Draai de borgmoeren vast met een torsie van
20 tot 25 N·m.
De afscherming van
de aandrijflijn en het
motorscherm monteren
1.
Lijn de openingen in de afscherming van
de aandrijflijn uit met de inbusbout in de
beschermbeugel en het hitteschild
1. Motorscherm
2. Afscherming van de
aandrijflijn
3. Beschermbeugel
2.
Monteer de afscherming van de aandrijflijn
(Figuur
9) aan de beugel, het hitteschild en de
inbusbouten met de 2 flensmoeren die u hebt
verwijderd in stap
de afscherming van de aandrijflijn verwijderen
(bladz.
2).
3.
Kantel het hitteschild naar beneden zodat de
inbusbouten en de flensborgmoeren van de
aandrijfas het hitteschild niet raken wanneer de
aandrijfas draait
2).
(Figuur

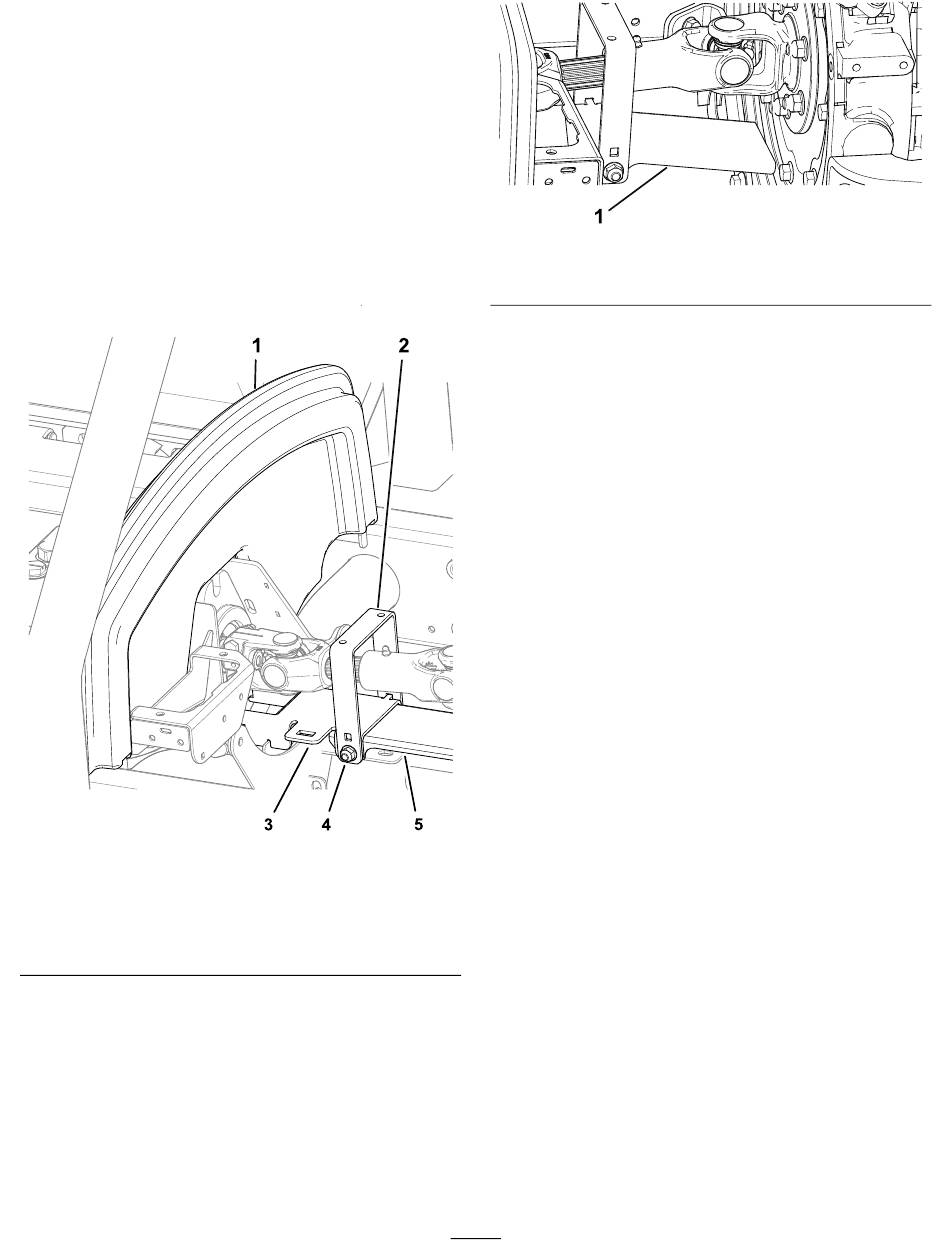

Figuur 9
4. Flensmoer en inbusbout
5. Hitteschild
2
van
Het motorscherm en
(Figuur
10).
1. Hitteschild
9).
4.
Draai de flensmoer en de inbusbouten vast
waarmee de afscherming van de aandrijflijn
en het hitteschild zijn bevestigd aan de beugel
(Figuur
5.
Monteer het motorscherm op de schermbeugels
(Figuur
De installatie van de set
voltooien
1.
Kantel de stoel naar beneden en zorg ervoor dat
deze met de vergrendeling wordt bevestigd aan
het frame van de machine.
2.
Sluit de motorkap en zet deze vast met de
vergrendelingen.
g266478
5
Figuur 10
9).
9).
g242201
