4.3.5 Voedings-, analoge uitgangs- en relaisklemmen

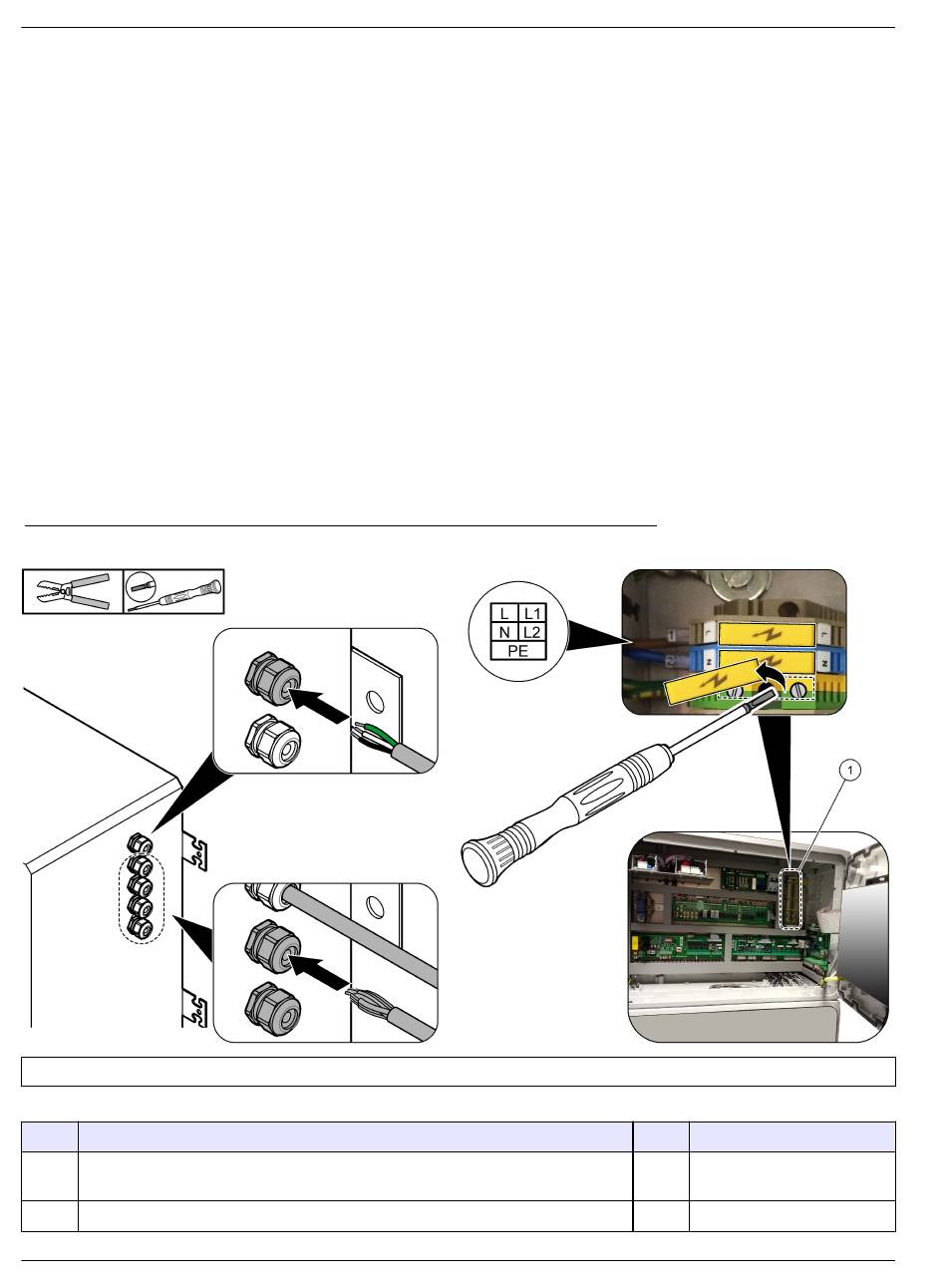

Afbeelding 3 Locatie van netvoedings-, analoge uitgangs- en relaisklemmen
1 Voedings-, analoge uitgangs- en relaisklemmen
Klem Beschrijving
L/L1
100-120 VAC of 200-230 VAC
1 fase
N/L2
Nul (of L2 voor VS en Canada)
22
Selecteer de volledige schaalwaarde die wordt weergegeven als 20 mA op elke analoge
uitgang. Selecteer het analyseresultaat dat elke analoge uitgang weergeeft. Raadpleeg
Configureren van de analoge uitgangen
Opmerkingen:
•
De analoge uitgangen zijn wel geïsoleerd van de overige elektronica, maar niet
onderling.
•
De analoge uitgangen hebben een eigen stroomvoorziening. Sluit niet aan op een
belasting met een spanning die onafhankelijk wordt toegepast.
•
De analoge uitgangen kunnen niet worden gebruikt om stroom te leveren aan een 2-
draads zender (met gesloten lus).
Zie
Afbeelding 3
voor de locatie van de netvoedings-, analoge uitgangs- en
relaisklemmen.
Tabel 7
beschrijvingen van de aansluitklemmen beschikbaar op de bovendeur.
Maak elektrische aansluitingen door de kabeltrekontlasting aan de zijkant van de
analyser. Gebruik de bovenste trekontlasting voor het netsnoer.
Om de milieuclassificatie te behouden:
•
Steek niet meer dan één kabel (of twee draden) door een trekontlasting.
•
Zorg ervoor dat de ongebruikte trekontlasting voorzien is van rubberen kabelpluggen.
Tabel 7 Voedings-, analoge uitgangs- en relaisklemmen
op pagina 57.
geeft de beschrijvingen van de aansluitingen. Daarnaast zijn er
Klem Beschrijving
12
4-20 mA signaal uit +, 1
13
4-20 mA signaal uit -, 1
