5 Op de voedingsspanning aansluiten
18
5.4
Aansluitschema
Power
91 92
61 62 63 64 65 66 67 68 69
+
-
L
N
1
5

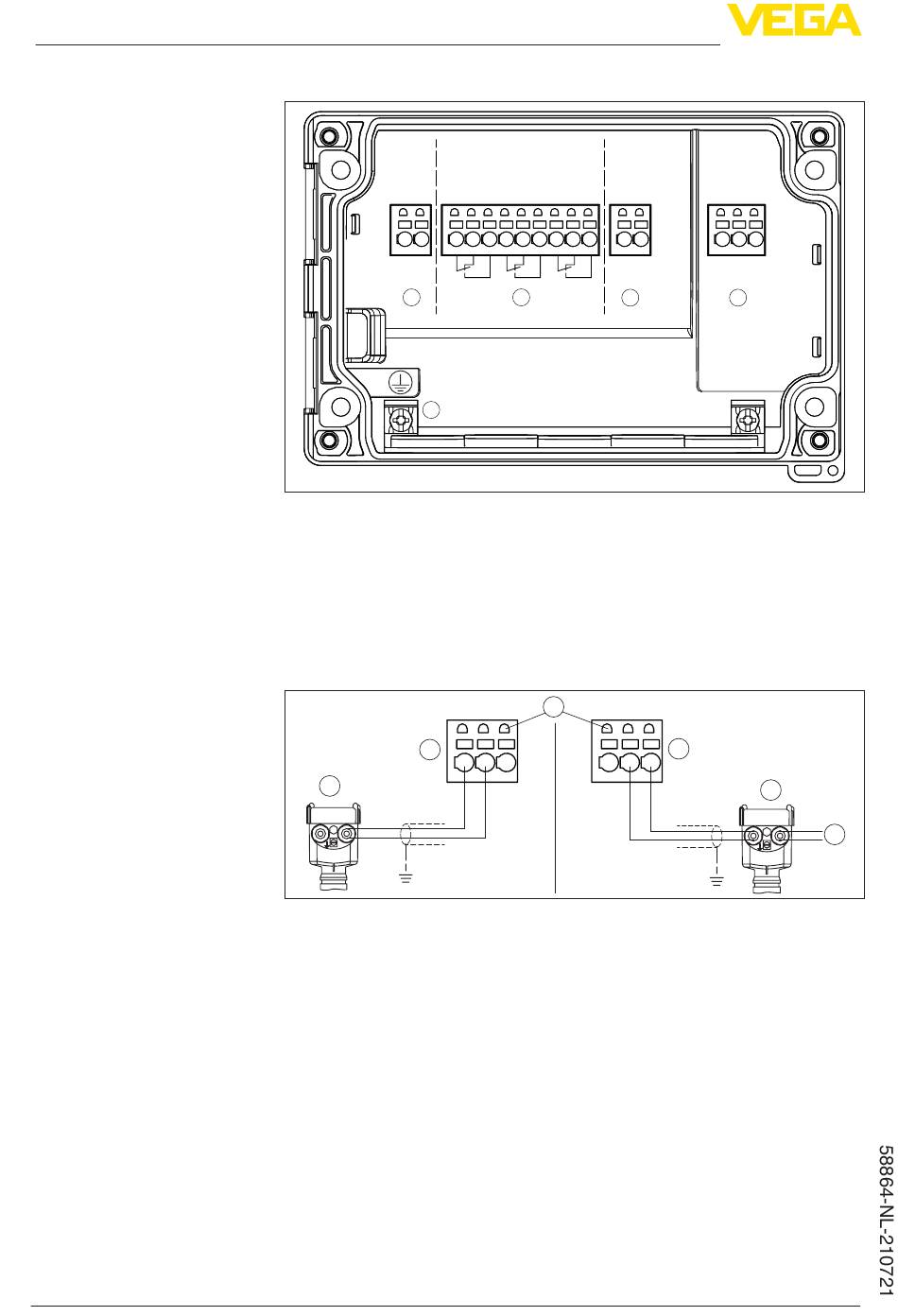

Fig. 6: Aansluitschema VEGAMET 841
1
Voedingsspanning van de regelaar
2
Relaisuitgangen 1 ... 3
3
Stroomuitgang
4
Sensoringang (actief/passief) met HART-communicatiebus
5
Aardklem voor randaarde
Detail sensoraansluiting 1
1
3
+
Fig. 7: Aansluiting ingang 1 voor tweedraads-/vierdraadssensor (actief/passief)
1
Actieve ingang met sensorvoeding voor tweedraadssensor
2
Passieve ingang zonder sensorvoeding voor vierdraadssensor
3
Tweedraadssensor
4
Vierdraadsensor
5
Voedingsspanning voor 4-draads sensor
6
HART-communicatiebus voor aansluiting van een VEGACONNECT
5.5
Inschakelfase
Na het inschakelen voert het instrument eerst een korte zelftest uit:
•
Interne test van de elektronica.
•
Uitgangssignalen worden op storing gezet, achtergrondverlichting
van het display brand rood
Passieve ingang bij Ex-uitvoering niet beschikbaar
2)
Relay Output
Current
Output
1
2
3
41 42
+ -
2
3
6
1 2 3
1 2 3
-
+
Sensor
1 2 3
4
2
4
-
2)
VEGAMET 841 • 4 ... 20 mA
5
