Voorbeeld bandbreedtecompensatie:
Bandbreedte (=100%):
Bandbreedtecompensatie:
Bandbreedtecompensatie vanaf buitentemperatuur:
Bij een buitentemperatuur van 20°C is de bandbreedte 4,0°C. Daalt de buitentemperatuur naar 10°C dan
wordt de bandbreedte met 1,0°C vergroot.
ΔT =actuele buitentemperatuur - bandbreedtecompensatie vanaf buitentemperatuur = 10,0°C-20,0°C= -10,0°C
Aanpassing bandbreedte = (ΔT * Bandbreedtecompensatie) * (Bandbreedte / 100%)
Aanpassing bandbreedte = (-10,0°C * -2,5%/°C) * (4,0°C / 100%) = 1,0°C
De nieuwe bandbreedte wordt dus: 4,0°C + 1,0°C = 5,0°C.
Stijgt de buitentemperatuur daarentegen naar bijv. 30,0°C dan zal de bandbreedte met 1,0°C afnemen van
4,0°C naar 3,0°C.
De bandbreedte kan echter nooit groter worden dan 20,0°C en nooit kleiner dan 1,0°C.

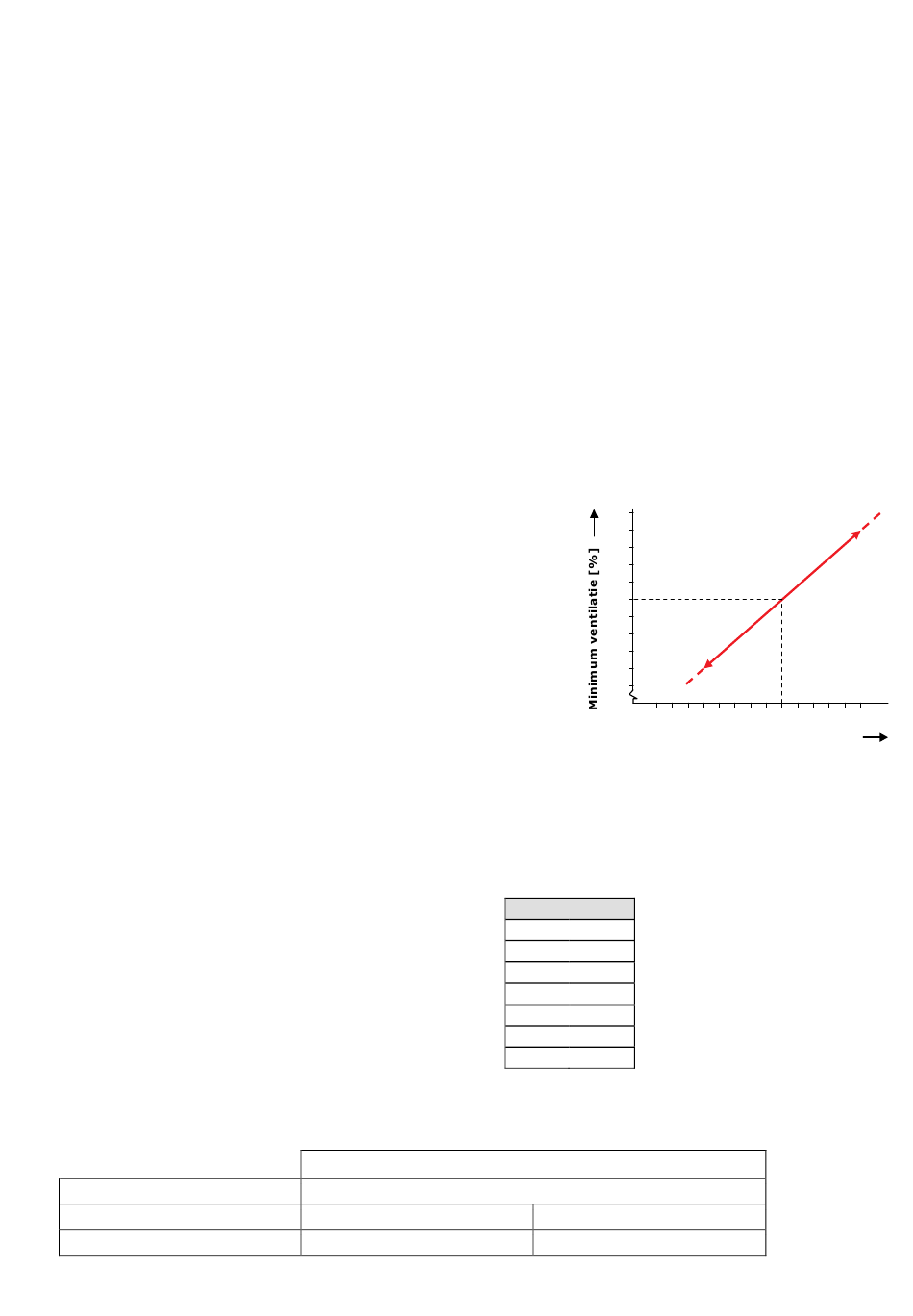

COMPENSATIE MINIMUM VENTILATIE
Automatisch aanpassen van de minimum ventilatie aan de actuele buitentemperatuur:
lage buitentemperatuur -> lagere minimum ventilatie
•
•
hoge buitentemperatuur -> hogere minimum ventilatie
"Vanaf buitentemperatuur":
"Compensatie minimum ventilatie":
Voorbeeld:
Ingestelde minimum ventilatie
Compensatie minimum ventilatie
Vanaf buitentemperatuur
Momentele buitentemperatuur
Berekende minimum ventilatie
((5,0°C-15,0°C)*1,0%/°C*20,0%/100%=-2,0%)
Momentele buitentemperatuur
Berekende minimum ventilatie (20,0%+3,0%)
((30,0°C-15,0°C)*1,0%/°C*20,0%/100%=+3,0%)
De compensatie van de minimum ventilatie geldt voor alle ventilatiegroepen.
COMPENSATIE AFBOUW
Bij een warmtewisselaar kan het percentage waarbij de afbouw plaats vindt automatisch aangepast worden aan
de actuele buitentemperatuur. Hoe kleiner het verschil tussen de buitentemperatuur en de ingestelde
staltemperatuur hoe groter de correctie op de afbouw.
Hoofdventilatie:
Buitentemperatuur:
Warmtewisselaar:
Correctie "afbouw" = (start afbouw x ((mom. buitentemperatuur - (instelling temperatuur + ΔT)) x compensatie afbouw).
Gecorrigeerde "Start afbouw" = Start afbouw + correctie afbouw
Vanaf = (Bandbreedte * gecorrigeerde "Start afbouw")/100%
Correctie "afbouw"
Gecorrigeerde "Start afbouw"
Vanaf
instellen van de buitentemperatuur waarbij de berekende minimum
ventilatie gelijk moet zijn aan het ingestelde minimum.
instellen van het percentage waarmee de minimum ventilatie
gecorrigeerd moet worden per °C buitentemperatuur verandering.
tot
(20,0%-2,0%)
Instelling temperatuur
Bandbreedte
Momentele temperatuur
Mom. buitentemperatuur
Compensatie afbouw
ΔT (vaste waarde)
Start afbouw
(75% x ((18,3°C – (20,0°C-5,0°C)) x -10%/°C) / 100%=
75% + (-24,75)% = 50,25%
(4,0°C * 50,3%)/100% = 2,01°C
4,0
°C
-2,5
%/°C
20
°C
30
20,0 %
1,0 %/°C
25
15,0 °C
-10,0 °C
20
5,0 °C
15
18,0 %
10
30,0 °C
23,0 %
Voorbeeld 1
20,0 °C
4,0 °C
21,6 °C
18,3 °C
-10,0 %/°C
-5,0 °C
75,0 %
Voorbeeld
5,0
15,0
30,0
Buitentemperatuur [°C]
-24,75%
50,3%
2,0°C
