2. Maak de kabels los van de bougie en verwijder
de bougies uit de cilinderkop.
3. Controleer de conditie van de massa-elektrode,
de centrale elektrode en de isolator van
de centrale elektrode op beschadigingen
(Figuur 36).
Belangrijk: Een gebarsten, aangetaste,
vuile of gebrekkig werkende bougie moet
worden vervangen. U mag de elektroden
niet zandstralen, afkrabben of reinigen met
een staalborstel omdat hierdoor gruis kan
losraken en in de cilinder terechtkomen.
Dit leidt meestal tot beschadiging van de
motor.

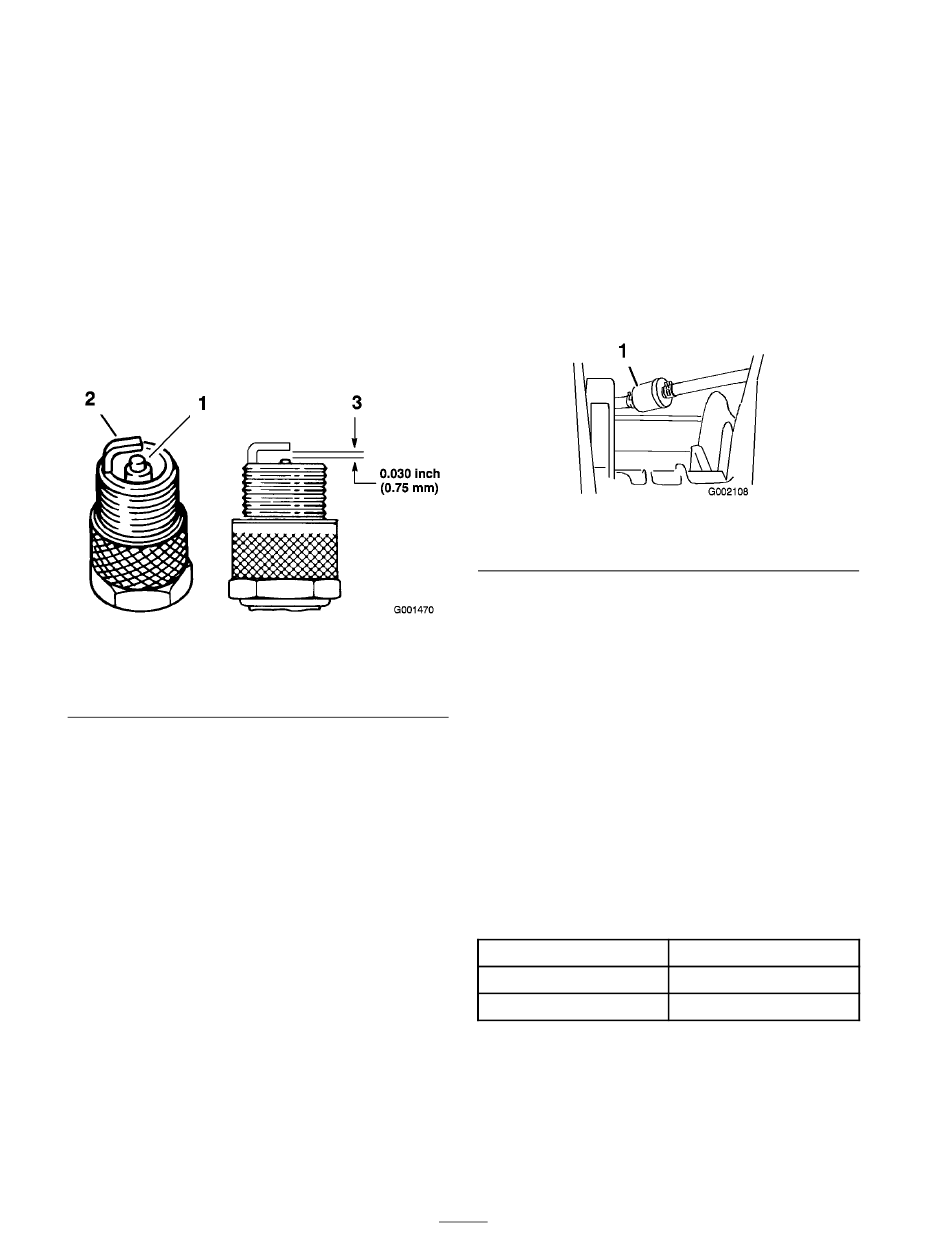

Figuur 36
1. Centrale elektrode met
isolator
2. Massa-elektrode
4. Zorg ervoor dat de elektrodenafstand tussen
de centrale elektrode en de massa-elektrode
0,762 mm bedraagt (Figuur 36). Plaats een
bougie met de juiste elektrodenafstand en
monteer deze met een pakkingafdichting.
Draai de bougie vast met een torsie van 20 Nm.
5. Druk de bougiekabels op de bougie.
Onderhoud
brandstofsysteem
Brandstoeidingen en
-verbindingen controleren
Controleer de brandstofleidingen en -verbindingen
om de 400 bedrijfsuren of jaarlijks, waarbij de
kortste periode moet worden aangehouden.
Inspecteer op slijtage, beschadigingen of
loszittende verbindingen.
3. Elektrodenafstand (niet op
schaal weergegeven)
Brandstoflter vervangen
Vervang het brandstoffilter om de 800 bedrijfsuren
of jaarlijks, waarbij de kortste periode moet worden
aangehouden.
1. Haal de bak op en zet deze vast met de steun.
2. Plaats een schone opvangbak onder het
brandstoffilter.
3. Verwijder de klemmen waarmee
het brandstoffilter vastzit aan de
brandstofleidingen (Figuur 37).
Figuur 37
1. Brandstoflter
4. Bevestig het nieuwe brandstoffilter aan de
brandstofleidingen met de klemmen die u
eerder hebt verwijderd.
Het filter moet zo worden gemonteerd dat de
pijl in de richting van de carburateur wijst.
Onderhoud elektrisch
systeem
Zekeringen vervangen
Er zijn 3 zekeringen in het elektrische systeem.
Deze bevinden zich onder de bak in een kast aan
de rechterkant van het frame (Figuur 38).
Ontstekingsinstallatie
Verlichting
Aansluitpunt
36
10 A
10 A
10 A (15 A max.)
