FF desciptor
NOISE_DETECTION_CON-
FIG
ECHO_MEM_SAVE_CUR-
VE_TYPE
ECHO_MEM_STATE

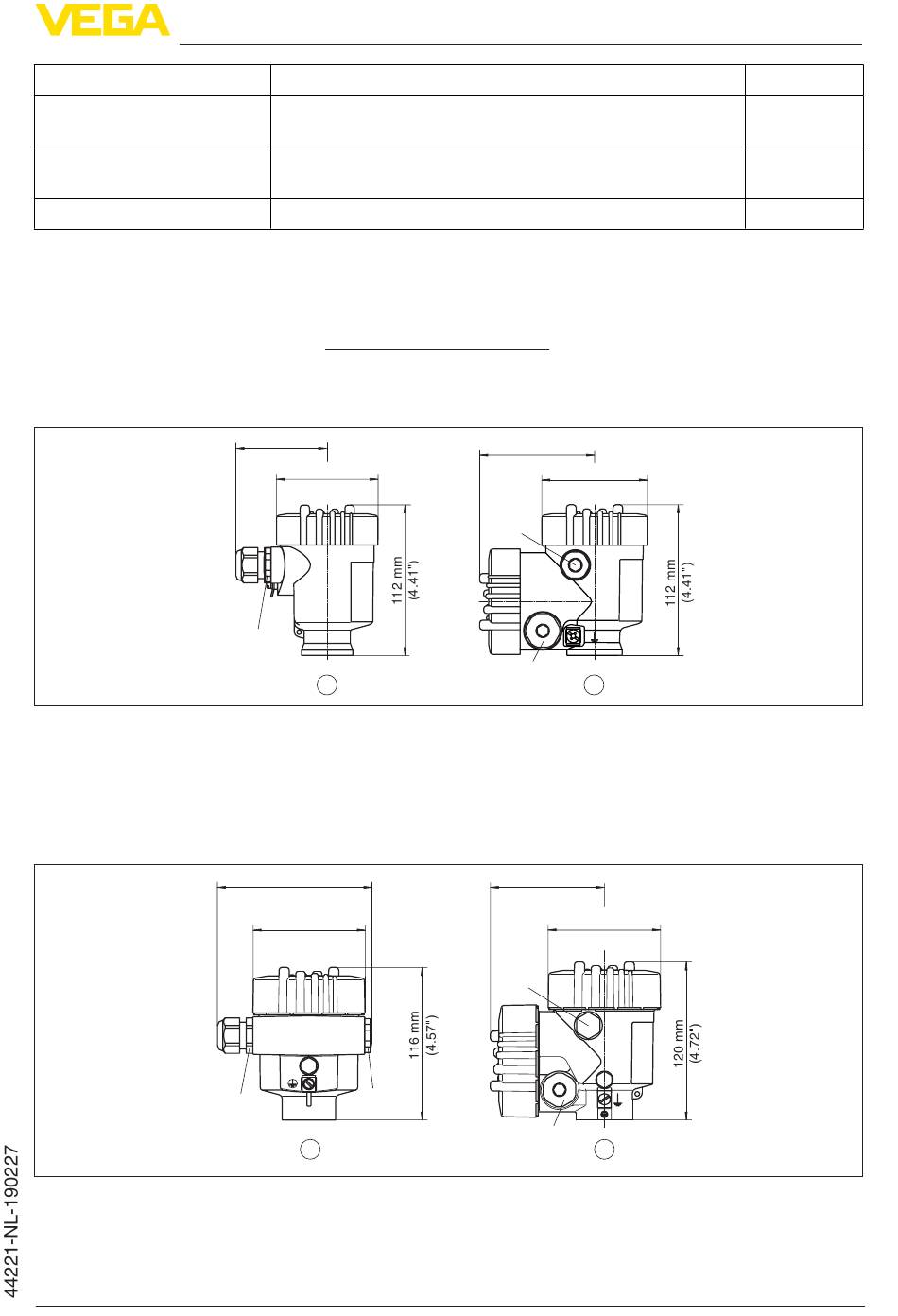

11.3 Afmetingen
De volgende maattekeningen geven slechts een deel van de mogelijke uitvoeringen weer. Gedetail-
leerde maattekeningen kunnen via www.vega.com/downloads en "Tekeningen" worden gedown-
load.
Kunststof behuizing
Fig. 62: Huisuitvoeringen in beschermingsklasse IP 66/IP 67 (met ingebouwde aanwijs- en bedieningsmodule
wordt het huis 9 mm hoger)
1
Kunststof eenkamer
2
Kunststof tweekamer
Aluminium behuizing
Fig. 63: Huisuitvoeringen in beschermingsklasse IP 66/IP 68, (0,2 bar), (met ingebouwde display- en bedienings-
module wordt het huis 9 mm hoger)
1
Aluminium - eenkamer
2
Aluminium - tweekamer
VEGAFLEX 82 • Foundation Fieldbus
Description
System noise treatment
Busy, curve type, error code
~ 69 mm
(2.72")
ø 79 mm
(3.11")
M20x1,5/
½ NPT
1
~ 116 mm
(4.57")
ø 86 mm
(3.39")
M20x1,5
M20x1,5/
½ NPT
1
~ 84 mm
(3.31")
ø 79 mm
(3.11")
M16x1,5
M20x1,5/
2
½ NPT
~ 87 mm
(3.43")
ø 86 mm
(3.39")
M16x1,5
M20x1,5/
2
½ NPT
11 Bijlage
Unit
83
