Pos. Symbool Beschrijving
2
3
4
•
Leg het slangpakket van de lastoorts languit.
•
Maak de drukunit los en klap hem om. De spanunits klappen automatisch omhoog.
•
Wikkel de draadelektrode voorzichtig van de draadspoel af en leid hem door de draadinloopnippel via
de achterste groef van de aandrijfrollen in de capillaire buis of draadtoevoerkern met steunbuis.
•
Druk de spanunits omlaag en klap de drukunit weer omhoog.
De draadelektrode moet in de groef van de aandrijfrol liggen.
•
De aanpersdruk op de instelmoeren van de drukunit instellen.
5.1.8.5

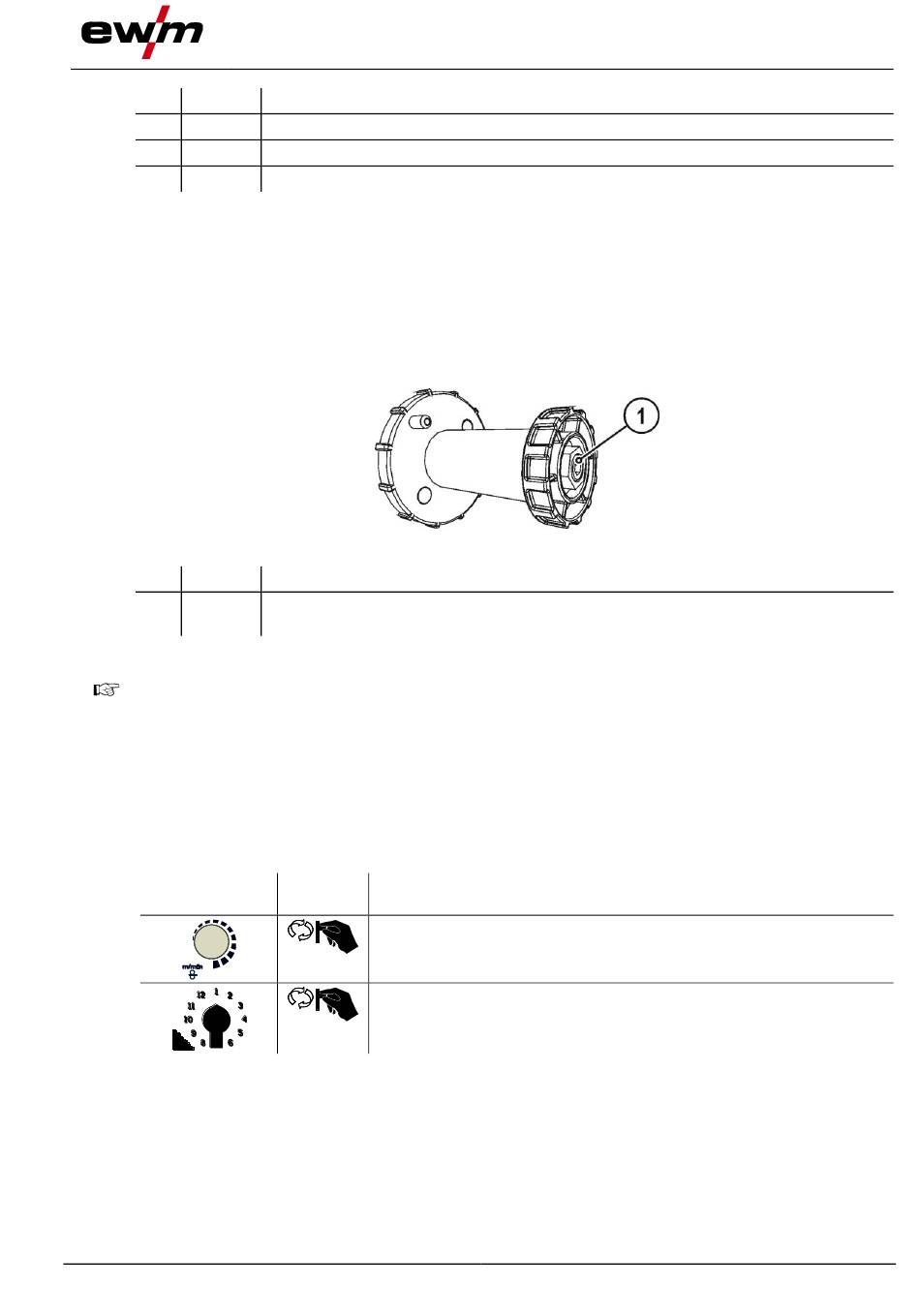

Instelling spoelrem
Pos. Symbool Beschrijving
1
•
Inbusbout (8 mm) in wijzerzin aantrekken om de remwerking te verhogen.
Draai de spoelrem tot zo ver aan dat deze bij het stoppen van de draadtoevoermotor niet naloopt
en tijdens bedrijf niet blokkeert!
5.2
Selecteren
5.2.1
Lasapparaatbesturing M2.20
5.2.1.1
Werkpunt (lasvermogen) instellen
De besturing werkt volgens het principe van de tweeknopsbediening. Voor de instelling van het werkpunt
wordt enkel de draadsnelheid en de lasspanning in overstemming met materiaal en elektrodediameter
ingesteld.
Bedieningselem
ent
099-005207-EW505
18.05.2017
0
Spanunit
Draadinvoernippel
Capillaire buis of draadtoevoerkern met steunbuis, naargelang toortsuitrusting
0
Inbusbout
Bevestiging van de draadspoelhouder en afstelling van de spoelrem
Actie
Resultaat
Instelling draadsnelheid
Instelling lasspanning
Afbeelding 5-14
Opbouw en functie
Selecteren
