5.
Breng anti-vastloopmiddel aan op de
vermogenaftakas van de motor en de as van
de hydraulische motor.
6.
Breng de vierkante sleutel (¼ x 1 inch) aan in
het gat van de vermogenaftakas
7.
Lijn de naaf uit met de vierkante sleutel en
monteer de naaf op de vermogenaftakas
19).
Opmerking:
Zorg ervoor dat de naaf zo ver
mogelijk over de as schuift.
8.
Breng verwijderbaar schroefdraadborgmiddel
aan op de 2 stelschroeven (5/16 x ¾ inch) en
breng ze aan in de naaf om deze te bevestigen
aan de vermogenaftakas

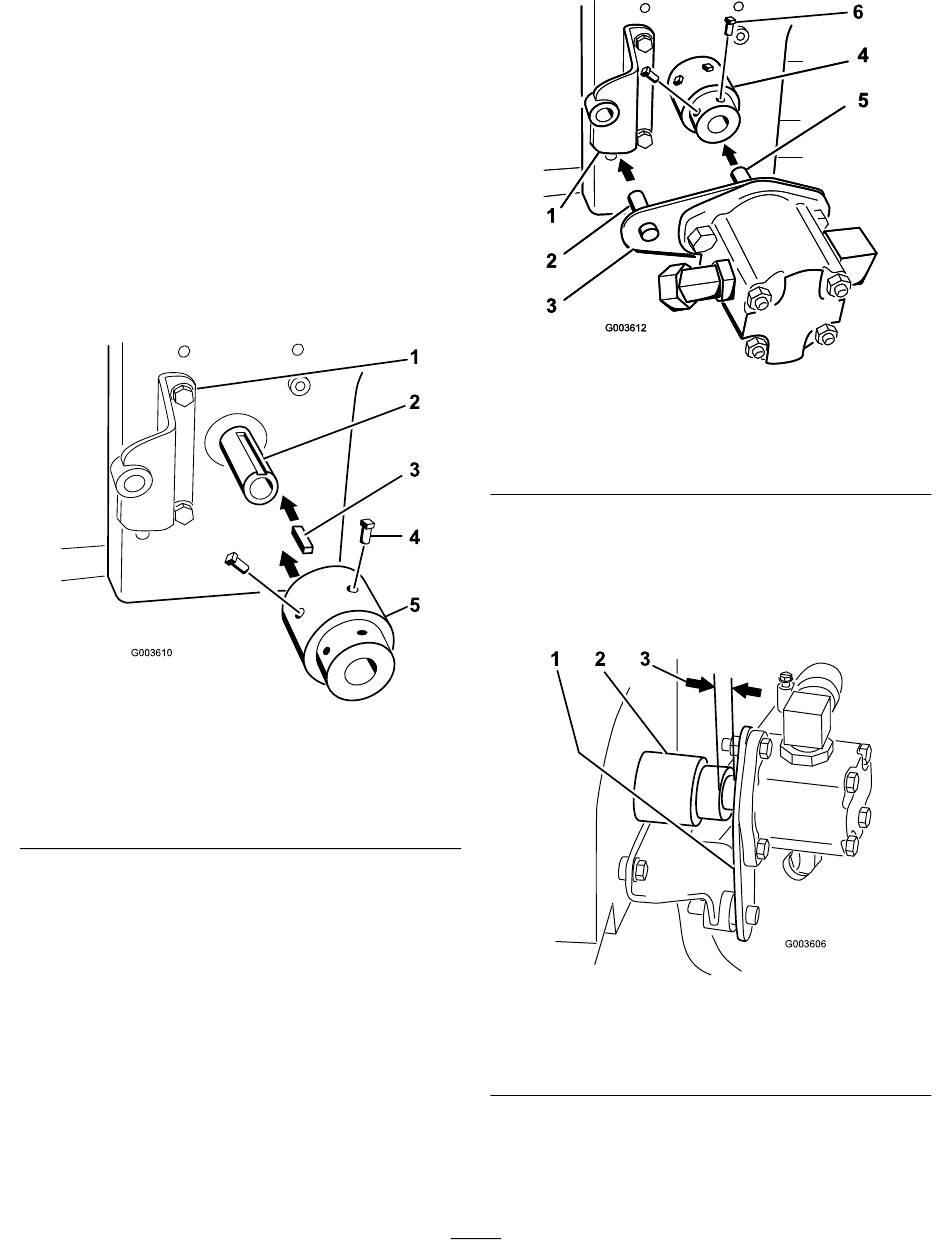

Figuur 19
1. Pompbeugel
2. Motorvermogenaftakas
3. Vierkante sleutel (¼ x
1 inch)
9.
Monteer het tapeind van de pompplaat op de
pompbeugel terwijl u de as van de hydraulische
pomp op de naaf monteert.
Opmerking:
De as van de hydraulische pomp
raakt het uiteinde van de vermogenaftakas
(Figuur
20).
(Figuur
19).
(Figuur
(Figuur
19).
g003610
4. Stelschroef (5/16 x ¾ inch)
5. Naafconstructie
1. Pompbeugel
2. Tapeind pompplaat
3. Pompplaat
10.
De naaf moet zo ver mogelijk op de as zitten.
Opmerking:
tussen de pompplaat en de naaf. Als er geen
tussenruimte is, dan is de naaf niet goed
gemonteerd en moet deze juist aangebracht
worden
(Figuur
1. Pompplaat
2. Naafconstructie
11.
Breng verwijderbaar schroefdraadborgmiddel
aan op de 2 stelschroeven (5/16 x ¾ inch)
en breng ze aan in de naaf om de as van de
hydraulische pomp te bevestigen
11
Figuur 20
4. Naafconstructie
5. As van hydraulische pomp
6. Stelschroef (5/16 x ¾ inch)
Zorg ervoor dat er ruimte is
21).
Figuur 21
3. Ruimte van 1 tot 3,1 mm
tussen naaf en pompplaat
(Figuur
g003612
g003606
20).
