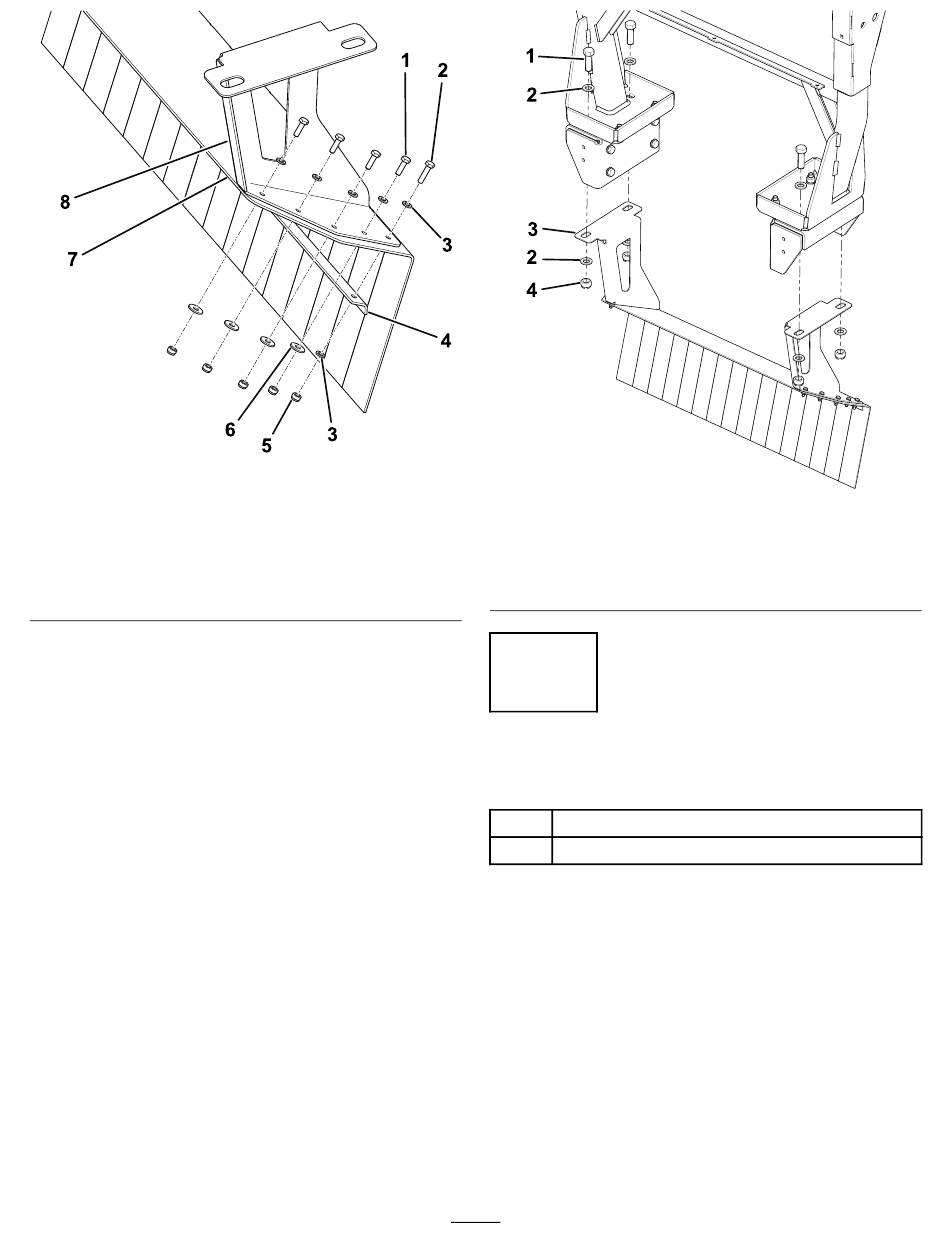

Figuur 15
1. Bout (8), 6 x 20 mm
2. Bout (2), 6 x 25 mm
3. Kleine ring (12), 6 mm
4. Steunrail
2.
Verwijder de 4 borgmoeren van de
montageonderdelen van het rolbeugelframe
op de machine en gooi ze weg. Monteer
de beschermplaatconstructie op haar plaats,
gebruik de bestaande bouten en ringen en maak
de 4 nieuwe borgmoeren (16 mm) vast met een
torsie van 200 N·m zoals getoond in
g233625
5. Borgmoer (10), 6 mm
6. Grote ring (8), ¼"
7. Beschermplaat
8. Beugel van beschermplaat
(linker afgebeeld)
Figuur
16.
1. Bout (bestaand)
2. Ring (8), bestaand
6
De montage voltooien
Benodigde onderdelen voor deze stap:
2
Afstandsstuk
3
Plug
Procedure
1.
Monteer de nieuwe afstandsstukken op
beide voorste draaipennen, monteer dan
de maai-eenheden op de machine zoals
afgebeeld, draai de borgmoer vast waardoor
de ring lichtjes kan draaien. Monteer de
middelste maai-eenheid zonder het nieuwe
afstandsstuk, volg hierbij dezelfde procedure
(te vast aandraaien zal ervoor zorgen dat de
maai-eenheid niet kan draaien); zie
2.
Monteer de messenkooimotoren aan de
tandwielkasten. Draai de bevestigingen vast
met een torsie van 55 N·m; zie
8
Figuur 16
3. Rechterbeugel van
beschermplaat
4. Borgmoer (4), 16 mm
Figuur
Figuur
18.
g233626
17.
