op de machine met de eerder verwijderde slotbouten
(Figuur 8).
3. Plaats de nieuwe linkerrijhendel op de machine en
schuif hem op de as aan de zijkant van de machine.
4. Bevestig het andere uiteinde met de draaibeugel die
u eerder verwijderd hebt en zet de draaibeugel vast
op de machine met de eerder verwijderde slotbouten
(Figuur 8).
5. Controleer de rijhendels. De rijhendels moeten vrij
kunnen draaien. Zorg ervoor dat er na de montage
van de hendels niet meer dan 13 mm laterale
(zijdelingse) speling is (Figuur 8).
6. Verwijder de rijhendels indien nodig en monteer de
bijgeleverde platte ring tussen de toren en de hendel
om de laterale speling weg te nemen.
1
8
5
1 5 2
1. Linkerrijhendel
2. Draaibeugel
3. Nieuwe bedieningsbeugel
4. Rechterrijhendel
2 3 4
6
7 3

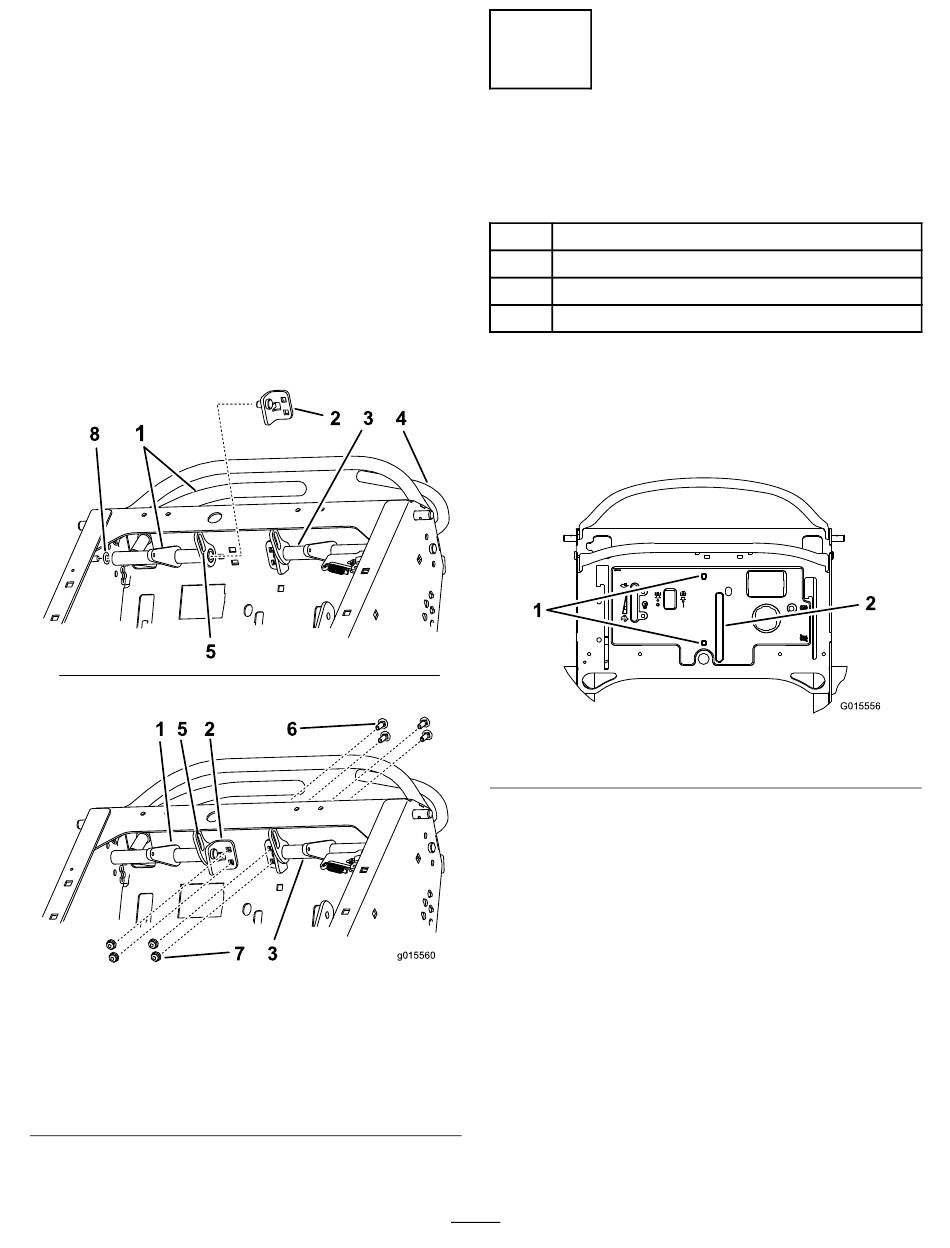

Figuur 8
5. Opening om gaffel rond te
monteren
6. Bestaande slotbouten
7. Bestaande flensmoeren
8. Platte ring (5/16 inch)
(indien nodig)
7
De snelheidsregelaar
monteren
Benodigde onderdelen voor deze stap:
1
Snelheidsregeling
2
Slotbout (5/16 x 1 inch)
2
Flensmoer (5/16 inch)
1
Rubberen greep
Procedure
1. Gebruik de kolom als sjabloon om een opening in
de sticker te snijden voor de snelheidshendel en
vierkante gaten voor de slotbouten (Figuur 9).
1
1. Snij vierkante gaten uit
2. Breng de sticker aan op de machine zoals op de
afbeelding (Figuur 10).
g015560
6
G015556
Figuur 9
2. Snij opening uit
2
