Positioneren en waterpas stellen, Aansluiten
Nederlands
Positioneren en waterpas stellen
Raadpleeg voor volledige informatie de handleiding Advanced Features, die is te
vinden op de website van Linn: www.linn.co.uk. Ook kunt u contact opnemen
met uw Linn-dealer of de Helplijn van Linn (meer informatie over de Helplijn
vindt u op de achterzijde van deze handleiding).
Ten behoeve van de beste resultaten raden we u aan de KOMPONENT-
luidsprekers door een erkende Linn-dealer te laten uitpakken, installeren en
aanpassen.
Plaatsing
De KOMPONENT-luidsprekers kunnen op een standaard worden gemonteerd,
aan de wand worden bevestigd, of (in het geval van de KOMPONENT 104 en 106)
op een plank worden gemonteerd.
Als u de KOMPONENT 104-luidspreker als vrijstaande
luidspreker wilt gebruiken, dient u de bijgeleverde rubberen
voeten te gebruiken (zie hieronder).
Raadpleeg voor meer informatie de handleiding over de
assemblage van de KOMPONENT-standaard of -beugel, die bij
standaarden en beugels wordt geleverd en ook beschikbaar is
op de website van Linn: www.linn.co.uk.
Voorbeeld van een luidsprekeropstelling
van een 5.1-systeem
KOMPONENT 110, 106, 104
Gebruikershandleiding
Aansluiten
Algemeen
BELANGRIJK. Schakel eerst alle op de hifi of het AV-systeem aangesloten
apparatuur uit, alvorens u nieuwe aansluitingen tot stand brengt.
De aansluitpunten zijn verborgen onder een klep. U kunt de aansluitpunten
zichtbaar maken door de zijkanten van de klep voorzichtig naar binnen te
drukken. Indien uw aansluitingen en kabels het toestaan, kan de klep na het tot
stand brengen van de aansluitingen weer teruggeplaatst worden.

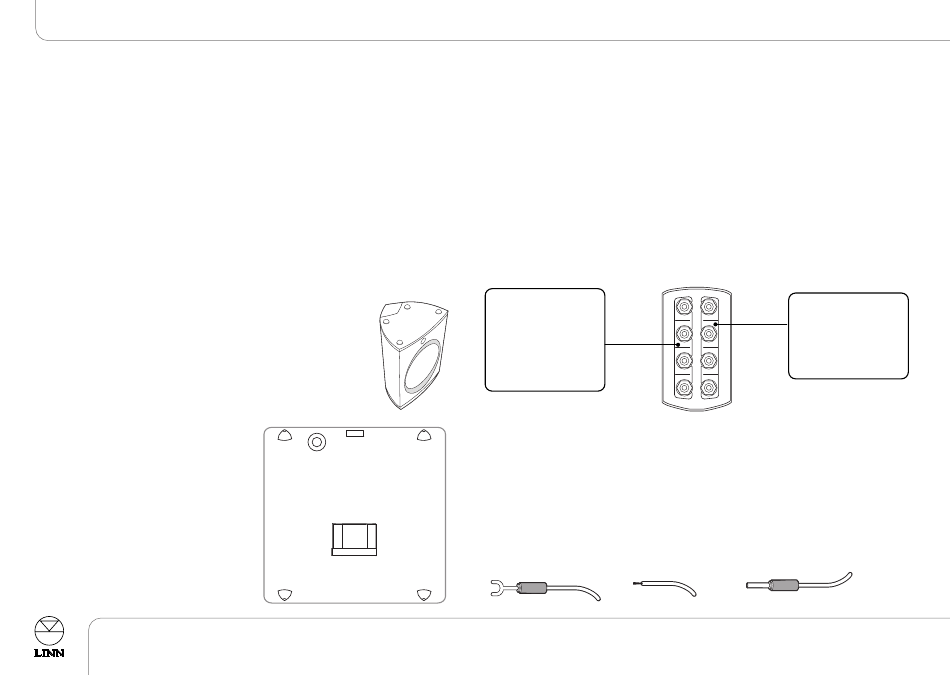

Standaardaansluitingen (enkelvoudige bedrading)
A A a a n n s s l l u u i i t t p p u u n n t t e e n n
Komponent 106
De luidsprekers zijn uitgerust met 'binding-post terminals. Deze aansluitpunten
Komponent 120
kunnen worden gebruikt als bussen waarop banaanstekkers van 4 mm kunnen
worden aangesloten. Deze aansluitpunten kunnen ook worden gebruikt om
ongeïsoleerde kabels op aan te sluiten door de buitenkant van de klem los te
draaien (niet verwijderen), de kabel in de opening van de klem of het
aansluitpunt te steken en de klem aan te draaien zodat er een goede verbinding
ontstaat. Gebruik indien gewenst het meegeleverde gereedschap.
3
Sluit de kabel met
de aanduiding
negatief (-) of zwart
aan op een van de
zwarte
aansluitpunten van
de KOMPONENT.
Spades
Niet geïsoleerde draden
Sluit de kabel met de
aanduiding positief
(+) of rood aan op
een van de rode
aansluitpunten op de
KOMPONENT.
4 mm-banaanstekkers
