Installeren, elektrisch
Bedrijfsmodus "Extern contact"
Bedrijfsmodus "Analoog"
Bedrijfsmodus "Externe doseercapaci‐
teit"

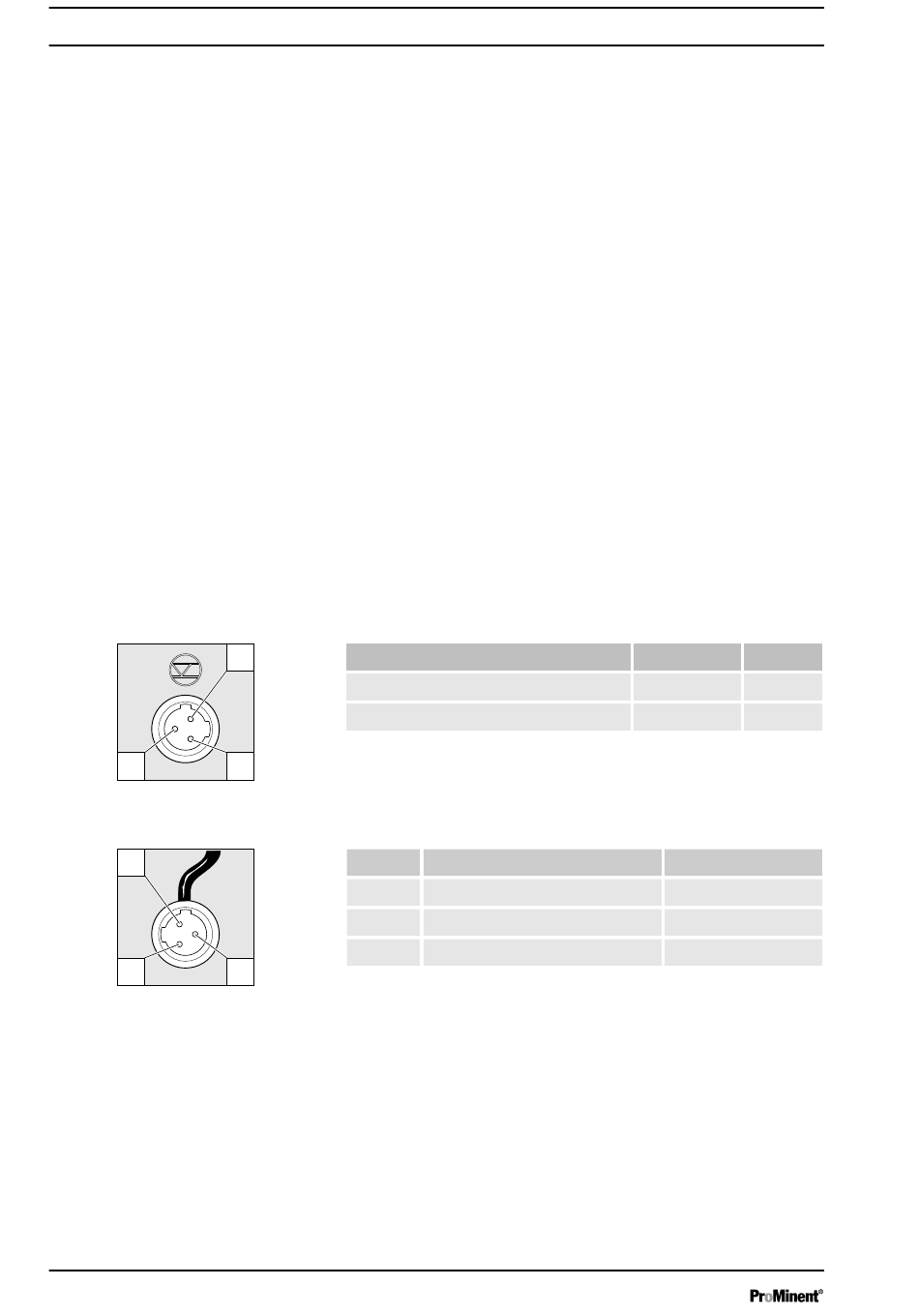

9.2.3 Stekkeraansluiting "Niveauschakelaar"
9.2.3.1
Zuiglans met 2-traps niveauschakelaar
1
P_BE_0016_SW
Afb. 14: Toewijzing bij de pomp
3
2
P_BE_0017_SW
Afb. 15: Toewijzing bij kabel
9.2.4 Stekkeraansluiting "Doseerbewaking"
9.2.5 Stekkeraansluiting "Slangbreukmelder"
36
De pomp maakt één of meerdere omwentelingen, als:
pin 2 en pin 4 minimaal 20 ms met elkaar worden verbonden.
n
Hierbij moeten ook pin 1 en pin 4 met elkaar zijn verbonden.
De doseercapaciteit, resp. het toerental van de pomp, kan via een
stroomsignaal worden aangestuurd. Het stroomsignaal moet
worden gegeven tussen pin 3 en pin 4.
Bovendien moeten pin 1 en pin 4 met elkaar zijn verbonden.
De pomp werkt met een vooringestelde doseercapaciteit, als:
pin 5 en pin 4 met elkaar worden verbonden. Hierbij moeten
n
ook pin 1 en pin 4 met elkaar zijn verbonden. Vanuit de fabriek
is de externe doseercapaciteit ingesteld op de maximale
doseercapaciteit.
Het is mogelijk een 2-traps niveauschakelaar met voorwaarschu‐
wing en einduitschakeling aan te sluiten of een zuiglans met con‐
tinue niveaumeting.
Elektrische interface
Informatie
3
Spanning bij open contacten
Ingangsweerstand
Aansturing via:
2
Potentiaalvrij contact (belasting: 0,5 mA bij 5 V) of
n
Halfgeleiderschakelaar (restspanning < 0,7 V)
n
Pin
1
2
3
1
Deze stekkeraansluiting heeft bij de DFXa geen functie.
Er is een aansluitmogelijkheid voor een slangbreukmelder.
Werking
Massa GND
Minimum voorwaarschuwing
Minimum einduitschakeling
Waarde Eenheid
5 V
10 kΩ
3-aderige kabel
Zwart
Blauw
Bruin
