Als een dranger wordt gebruikt om de deur weer te sluiten,
moet er voor worden gezorgd dat de doorgang ook door
kinderen, ouderen en gehandicapten kan worden gebruikt.
•
Een bord met daarop bijvoorbeeld "Beweeg kruk om te
openen" of een pictogram moet aan de paniekzijde van de deur
aangebracht zijn, direct boven of op de deur.
•
Niet toepassen in combinatie met knopcilinder!
Montagetips
•
Voor een efficiënte en foutloze montage adviseren wij gebruik te
maken van freesapparatuur. Voor montage met behulp van boor
en beitel zie www.nemef.nl (zie montagefilm)
•
Gebruik houtschroeven van A-kwaliteit zoals van Heco, ABC of
Spax.
•
Alle schroeven voorboren met een boor kleiner dan
de kerndiameter van de schroef en minimaal de halve
schroeflengte diep.
•
Alle schroeven niet meer dan handvast aandraaien.
•
Gaten voor veiligheidsbeslag bij voorkeur van twee zijden boren
om beschadiging van het deurblad te voorkomen.
•
Plaatsing van sluitkommen en sluitplaten dienen volgens de
daarbijbehorende montagehandleiding te gebeuren.
•
De sluitplaten van de bijzetsloten dienen zodanig geplaatst te
worden dat de schoten vrij lopen in de sluitplaatopening.
•
Gebruik geen bouwsleutel.
•
Een goede werking van de meerpuntssluiting kan alleen worden
gegarandeerd als u de montagerichtlijnen nauwkeurig heeft
opgevolgd. Problemen ontstaan door het werken van de deur
kunnen niet door Nemef worden verholpen.
•
Indien u artikel 4918 (elektromechanische uitvoering) in
combinatie met de Nemef Radaris toepast adviseren wij
om tijdens monteren van het slot alvast de bekabeling
van de Radaris aan te sluiten. Dit volgens de bij de Radaris
meegeleverde aansluitschema. Anders volgens aansluitschema
(fig.7).
•
Houd tijdens het aftekenen van het hoofdslot van artikel 4918
rekening met de bekabeling.

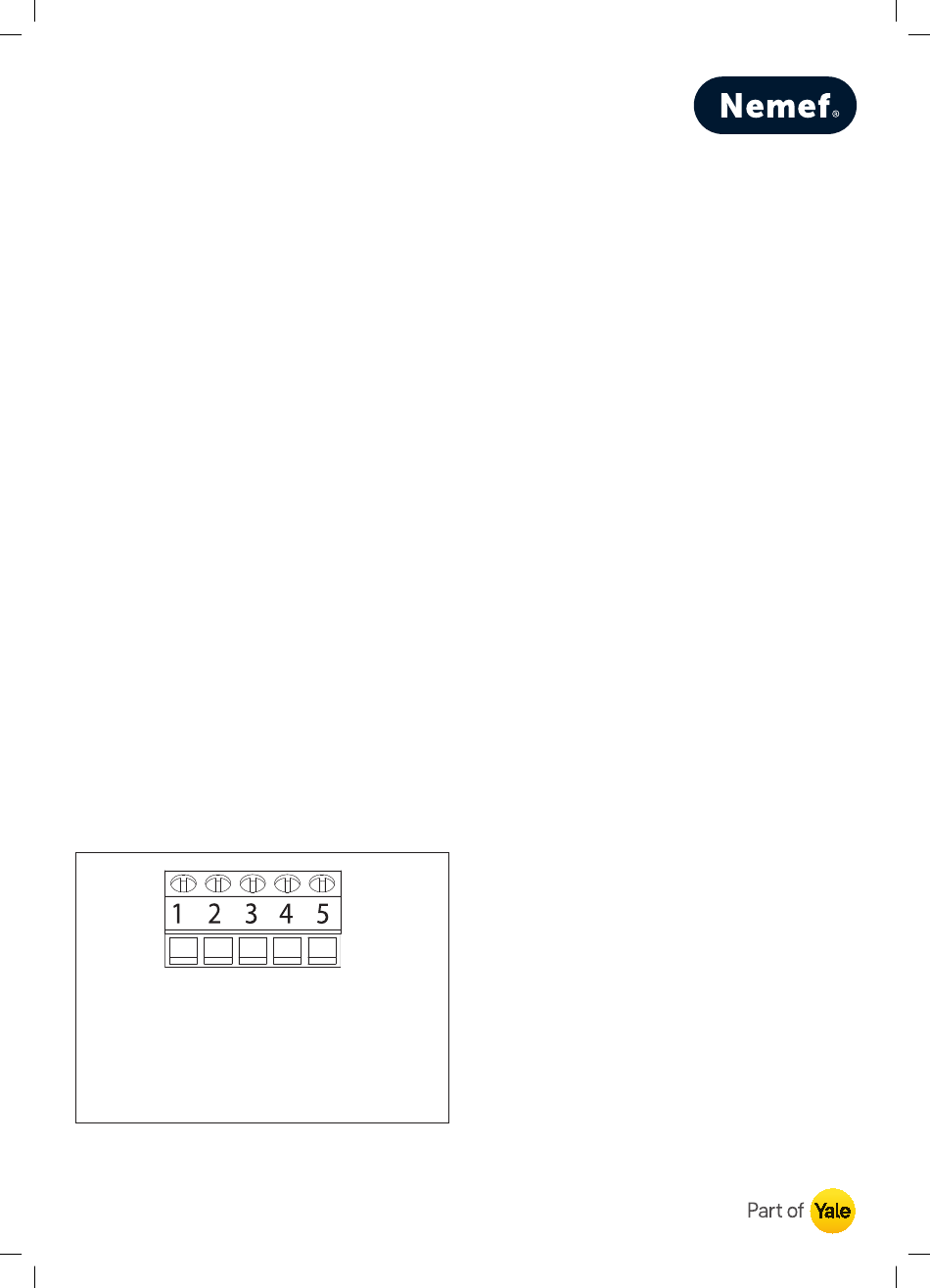

Vaste bekabeling aansluiting 4918 (fig. 7)
1. Potentiaal vrij contact
2. Potentiaal vrij contact
3. Slot aansturing +
(puls 12 V DC min 1 sec.)
4. - Massa
5. Niet gebruikt
Opmerking: Gebruik flexibele kabel minimaal 0,14 mm
Nemef_MH_comforte_paniek_mpsluitingen_4917_4928.indd 3
Nemef_MH_comforte_paniek_mpsluitingen_4917_4928.indd 3
Montage
Eisen voor aan te sluiten electronica:
•
De besturingseenheid, van waaruit het open of sluit signaal
wordt gegeven voor het slot, dient aan de beveiligde kant van
de deur gemonteerd te worden.
•
Besturingseenheid en schakeldraden zijn niet van buitenaf te
bereiken.
•
Aan de buitenzijde van de deur of pand mag alleen een
leeseenheid gemonteerd worden.
•
De besturingseenheid dient te beschikken over een
manipulatietijd groter of gelijk aan 200 uur. (gelijk aan de
leessnelheid van de codes maal het aantal code permutaties)
•
Programmeerbare informatiedragers kunnen slechts met
speciale apparatuur (gecertificeerde houders) worden
geprogrammeerd.
•
Bij draadloze transmissie HF of IR dient de uitgezonden code
na gebruik ongeldig te worden (rolling code). De nieuwe code
dient door een complex logoritme berekend te worden.
•
Aan de binnenzijde van de deur of pand mag geen bewegings-
of verplaatsingsmelder geplaatst worden. Eventuele drukknop,
schakelaar, enz. moeten minimaal 1,5 meter uit de deur of gevel
geplaatst worden en mogen niet van buitenaf zichtbaar zijn.
Montagehandleiding
1.
Houd het slot tegen de sluitkant van de deur op een
krukhoogte van ca.105 cm. (zie fig.1)
- Teken bovenzijde en onderzijde van het hoofdslot en de
bijzetsloten af. (houd bij art. 4918 rekening met eventuele
bedrading)
- Trek een verticale lijn in het hart van sluitkant deur.
- Boor op de hartlijn een rij gaten van 18 mm. Ter plaatse van
het hoofdslot 20 mm.Voor boordiepte zij figuur 2.
- Steek het hout tussen de gaten weg.
- Holle ruimtes schoonmaken.
2.
Plaats het slot in de deur, slot moet moeiteloos passen.
- Teken de omtrek van de voorplaat af en verwijder het slot.
- Steek het hout 3 mm diep weg zodat de voorplaat gelijk ligt
met de deur.
3.
Houd het slot tegen sluitkant deur op een krukhoogte van ca.
105 cm.(zie fig.3)
- Teken kruk- en cilindergat af.
- Boor krukgat en boven- en onderzijde cilindergat met een
boor van 22mm.
- Steek het hout tussen de gaten voor cilinder weg (fig. 4).
Plaats het veiligheidsbeslag tegen de deur en teken
de schroefgaten af. Boor de schroefgaten volgens het
montagevoorschrift.
Absoluut niet door het slot boren!
4.
Holle ruimtes schoonmaken, bij voorkeur met grondverf
behandelen en goed laten drogen.
5.
Plaats het slot in de deur. Boor de schroefgaten voor en zet het
slot vast met spaanplaatschroeven van 4 x 40 mm.
6.
Plaats de cilinder in het slot. Zet deze vast met een
cilinderbevestigingsschroef met een lengte tussen 70 en
80 mm.
7.
Monteer veiligheidsbeslag volgens montagevoorschrift. Let op:
De cilinder mag aan de buitenzijde niet verder dan 3 mm uit
2
het veiligheidsbeslag steken.
