1. Een CAT5/5E/6 netwerkkabel maken
Volgens de standaard van IEEE-568B:
1- Oranje/wit
3- Groen/wit
5- Blauw/wit
7- Bruin/wit
2. Aansluiting
Voeding
Opmerkingen: Bedien niet tegelijkertijd de IR-kabel van twee
RX-apparaten op afstand om interferentie te voorkomen.

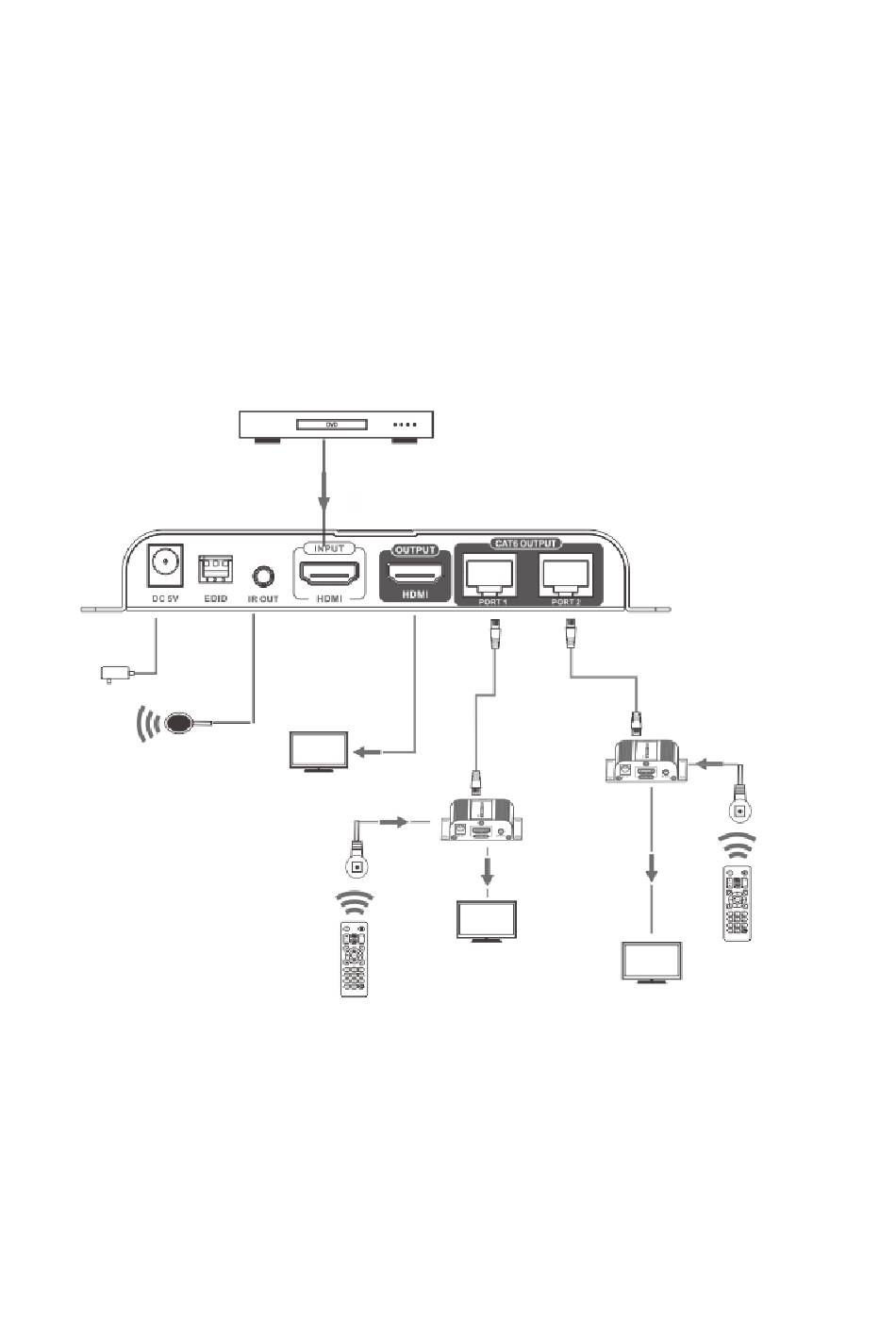

3. Verbindingsinstructie:
A. Sluit het bronapparaat van het HDMI-signaal aan op de
HDMI-ingang van de zender met de HDMI-kabel.
B. Sluit de IR-blaster aan op de uitbreiding IR OUT.
DVD
HDMI-ingang
HDMI Uit
Televisie
Televisie
2- Oranje
4- Blauw
6- Groen
8- Bruin
HDMI-uitbreiding en splitter
Kabel
Televisie
Ontvanger
